连接 针 信号
器 脚
零线 N
J400 1
火线 L1
2
火线 L2
3
火线 L3
4
用于电源的连接器
参数 值
连接器
J102
制造商
Phoenix Contact
插座零件号
1786837
连接器零件号
1790108
J102 连接器概览

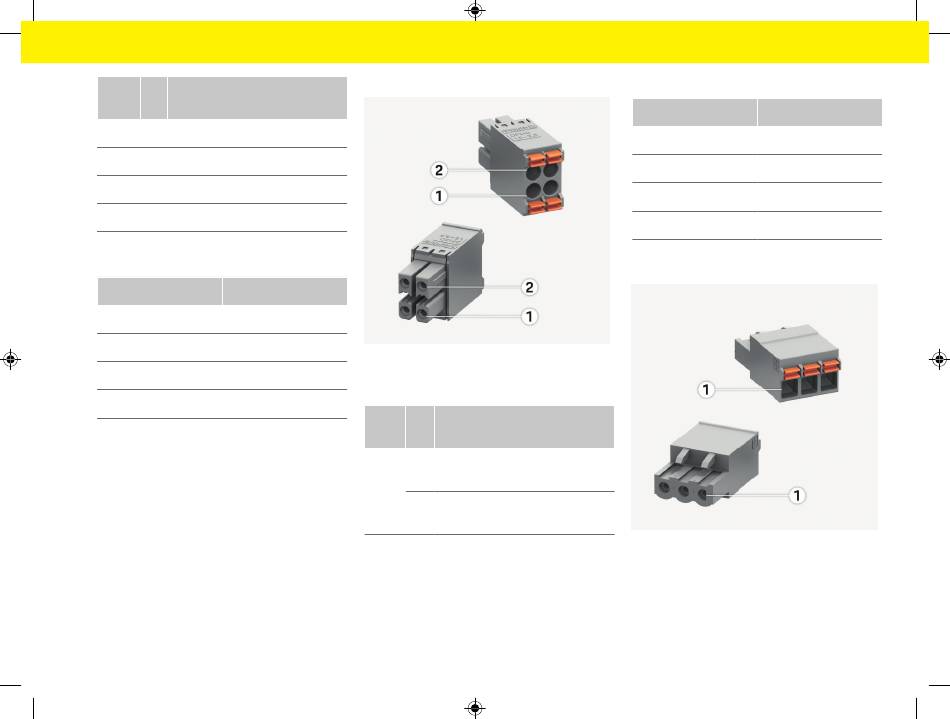

图 176 J102 概览
针脚 1
1
针脚 2
2
连接 针 信号
器 脚
J102 1, V (+) 24 V DC ±1 %
3
2, V (-) 24 V DC ±1 %
4
用于继电器触点的连接器
参数 值
连接器
J900/J901
制造商
Phoenix Contact
插座零件号
1757255
连接器零件号
1754571
J900/J901 连接器概览
图 177 J900/J901 概览
针脚 1
1
安装和连接
317
