Огляд
Елементи Опис
керування
нань із PLC), натисніть і втри-
муйте кнопку з'єднання PLC
довше за 10 секунд.
e
Щоб установити з'єднання
PLC з клієнтом, ще раз
швидко натисніть і відпустіть
цю кнопку.
e
Щоб перезапустити пристрій,
натисніть і втримуйте кнопку
Кнопка пе-
перезапуску менше ніж п'ять
резапуску
секунд.
e
Щоб скинути паролі, натис-
ніть кнопку перезапуску та
Кнопка
CTRL і втримуйте їх упродовж
CTRL
5–10 секунд.
e
Щоб відновити заводські на-
лаштування пристрою, натис-
ніть кнопку перезапуску та
CTRL і втримуйте їх довше ніж
10 секунд. При цьому всі по-
точні налаштування буде пе-
резаписано.
Порт USB
Порт USB
e
Відомості про способи мережевого підклю-
чення наведені в посібнику з використання
веб-програми системи Porsche Home Energy
Manager.
166
Огляд роз'ємів пристрою
Роз'єми пристрою з верхнього боку

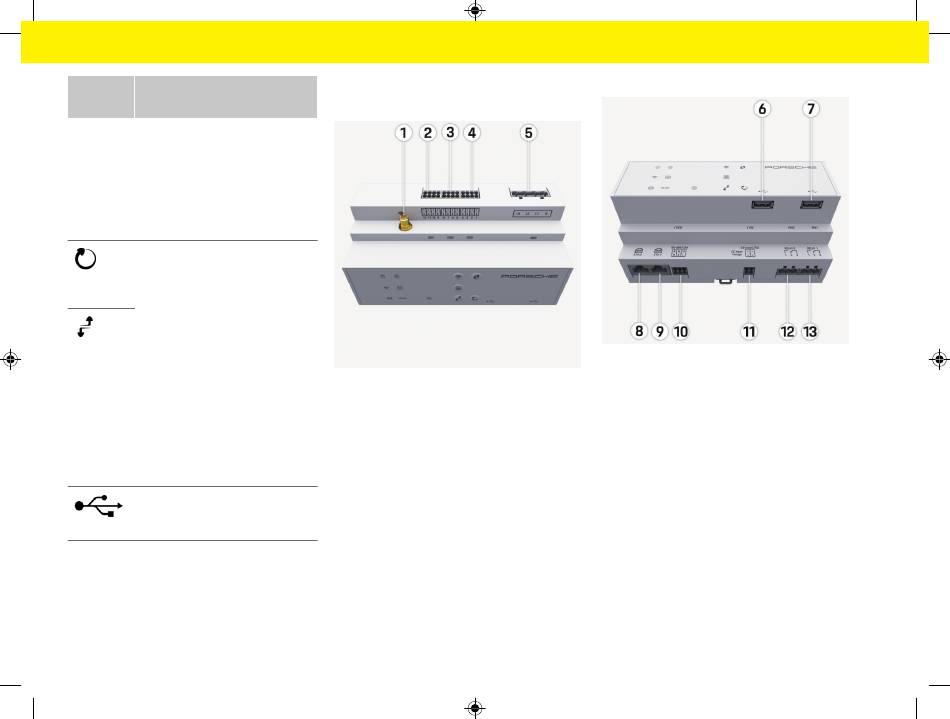

Рис. 88 Огляд роз'ємів пристрою з верхнього боку
WLAN-антена
1
Датчики струму (J301)
2/3/4
Датчики струму (J300)
Датчики струму (J200)
Вимірювання напруги (J400)
5
Діапазон напруги: 100–240 В (змінного
струму) (L–N)
Роз'єми пристрою з нижнього боку
Рис. 89 Огляд роз'ємів пристрою з нижнього боку
USB 1
6
USB 2
7
ETH 0
8
ETH 1
9
RS485/CAN (J1000) (не використовується)
10
Джерело живлення (J102), 24 В (постійного
11
струму)
Реле (J900) (не використовується)
12
Реле (J901) (не використовується)
13
g Ознайомтеся з розділом "Огляд штекерних з'єд-
нувачів" на сторінці 167.
