Lắp đặt và kết nối
Đầu Ch Tín hiệu
nối ốt
4 Cảm biến dòng điện 6 ("k",
trắng)
5 Cảm biến dòng điện 7 ("l",
đen)
6 Cảm biến dòng điện 7 ("k",
trắng)
7 Cảm biến dòng điện 8 ("l",
đen)
8 Cảm biến dòng điện 8 ("k",
trắng)
J301 1 Cảm biến dòng điện 9 ("l",
đen)
2 Cảm biến dòng điện 9 ("k",
trắng)
3 Cảm biến dòng điện 10 ("l",
đen)
4 Cảm biến dòng điện 10 ("k",
trắng)
5 Cảm biến dòng điện 11 ("l",
đen)
6 Cảm biến dòng điện 11 ("k",
trắng)
194
Đầu Ch Tín hiệu
nối ốt
7 Cảm biến dòng điện 12 ("l",
đen)
8 Cảm biến dòng điện 12 ("k",
trắng)
Đối với dây cáp cảm biến LEM (100A), dây cáp
này không có màu trắng mà có màu đen/trắng.
Đầu nối cho dụng cụ đo điện áp
Thông số Giá trị
Đầu nối J400
Nhà sản xuất Phoenix contact
Số phụ tùng ổ cắm 1766369
Số phụ tùng đầu nối 1939439
Tổng quan về đầu nối J400

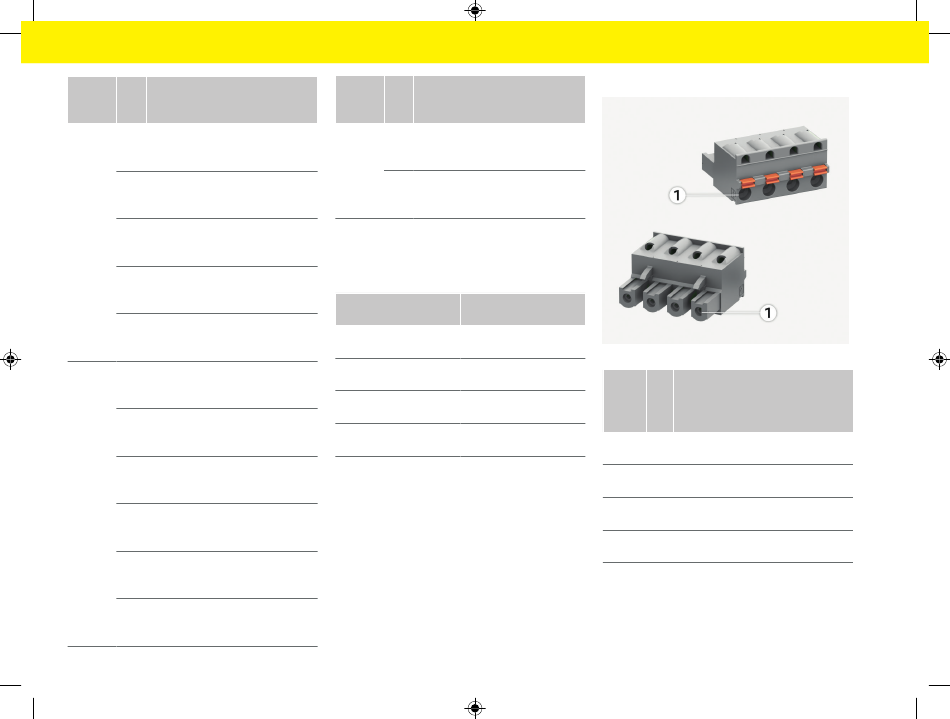

H. 105 Tổng quan về J400
Đầu C Tín hiệu
nối h
ốt
J400 1 Dây trung hòa N
2 Có điện L1
3 Có điện L2
4 Có điện L3
