설치 및 연결
배전 캐비닛 준비
전력 관리자에 필요한 공간에 대한 정보:
g 304페이지의 "기술 자료"장을 참조하십시오.
e
전력 관리자를 배전 캐비닛 안에 설치하려면 DIN 레
일에서 11.5의 수평 피치(HP)를 허용하십시오.
e
전력 관리자 하우징에서 0.5HP의 최소 거리에 전력
관리자의 주 전원 공급 장치를 설치합니다.
e
직접/간접 접촉으로부터 모든 전기 인터페이스를 보
호합니다.

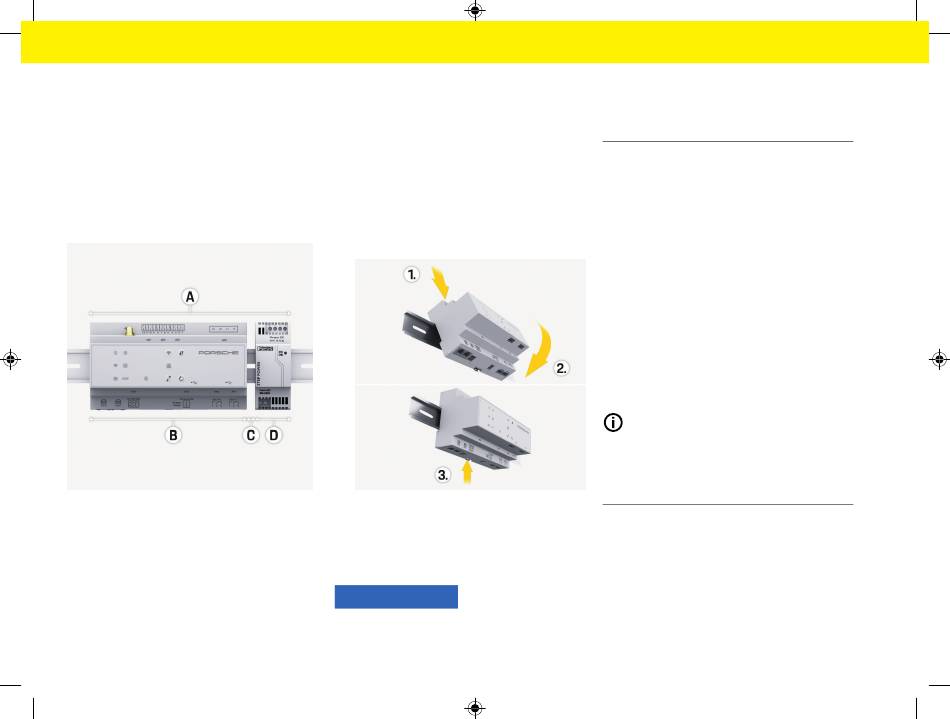

그림 165 배전 캐비닛 준비
수평 피치 11.5
A
수평 피치 9
B
수평 피치 0.5
C
수평 피치 2
D
296
배전 캐비닛 설치
b 모든 케이블이 전력 관리자에 연결되어 있습니다.
b 전력 관리자의 하우징에서 DIN 레일 브래킷이 풀렸
습니다.
1. 배전함 캐비닛의 DIN 레일에 비스듬하게 DIN 레일 브
래킷을 배치하십시오.
2. 전력 관리자의 하우징을 기울이고 DIN 레일 위에 고
르게 놓으십시오.
3. 전력 관리자의 하우징에 DIN 레일 브래킷을 고정하십
시오.
그림 166 배전 캐비닛 설치
4. 전력 관리자가 DIN 레일에 단단히 결합되었는지 확인
하십시오.
전류 센서 설치
알림
측정 방향이 잘못된 센서
측정 방향이 잘못된 센서를 설치하면 잘못된 결과와 오작
동으로 이어질 수 있습니다.
e
센서의 측정 방향에 주의하십시오(그림 15, 노란색
화살표).
메인 퓨즈 아래쪽 해당 주 위상에서 사무실/가정의 전체
전류를 측정하기 위한 전류 센서를 설치하십시오. 아직은
전원 흐름이 하위 회로로 나눠지지 않은 상태여야 합니다.
g 289페이지의 "개요"장을 참조하십시오.
e
각 전류 센서에 대해 허용된 최대 케이블 길이 3.0m
를 준수하십시오.
e
케이블이 직선으로 배선될 수 있는 설치 위치를 선택
하고, 측정 방향에 유의하십시오(화살표가 부하 부품
쪽을 가리켜야 함)(, 노란색 화살표).
e
설치 케이블을 전류 센서에 끼우고 센서 캡을 닫으십
시오(, 노란색 화살표).
e
전류 센서의 정격 전류가 실제로 전류 차단기보다 높
아야 합니다.
e
전류 센서 케이블을 먼저 커넥터에 끼운 다음 커넥터
를 장치의 소켓에 끼우십시오.
정보
전류 센서의 유형, 전력 관리자에서의 연결 위치 그리고 해
당 전류 센서가 부착된 위상을 기록해 놓으십시오. Web
Application에서 전류 센서를 구성할 때 이 정보가 필요합
니다.
측정 리드를 연장해야 할 경우, 가능하면 동일한 유형의 리
드를 사용하십시오.
설치 환경으로 인해 벽면 장착 배전함(옵션)을 사용해야
할 경우, 적합한 케이블 가이드 시스템(빈 전선관, 케이블
관 등)을 통해 리드를 이 배전함으로 배선하십시오.
