Porsche 9Y0.915.686 Manual página 171

Ште- Ви Сигнал
кер- від
ний
з'єд-
ну-
вач
J102 1, В (+) 24 В постійного струму ±1 %
3
2, В (-) 24 В постійного струму ±1 %
4
Штекерні з'єднувачі для релейного кон-
такту
Параметр Значення
Штекерний з'єднувач J900/J901
Виробник Phoenix Contact
Номер гнізда за ката- 1757255
логом
Номер штекера за ка- 1754571
талогом

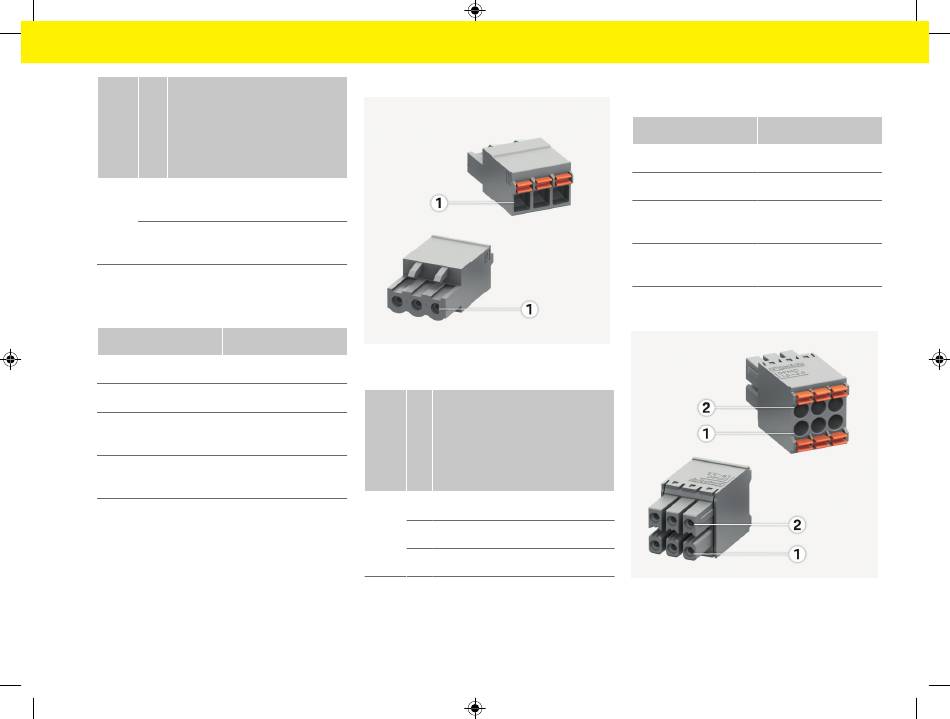

Огляд штекерних з'єднувачів J900/J901
Рис. 93 Огляд з'єднувача J900/J901
Вивід 1
1
Ште- В Сигнал
кер- ив
ний ід
з'єд-
ну-
вач
J900 1 Замикальний контакт
/
2 Спільний контакт
J901
3 Розмикальний контакт
Установлення та підключення
Штекерні з'єднувачі для інтерфейсів
зв'язку
Параметр Значення
Штекерний з'єднувач J1000
Виробник Phoenix Contact
Номер гнізда за ката- 1786840
логом
Номер штекера за ка- 1790111
талогом
Огляд штекерного з'єднувача J1000
Рис. 94 Огляд з'єднувача J1000
Вивід 1
1
Вивід 2
2
169
