J900/J901 커넥터의 개요

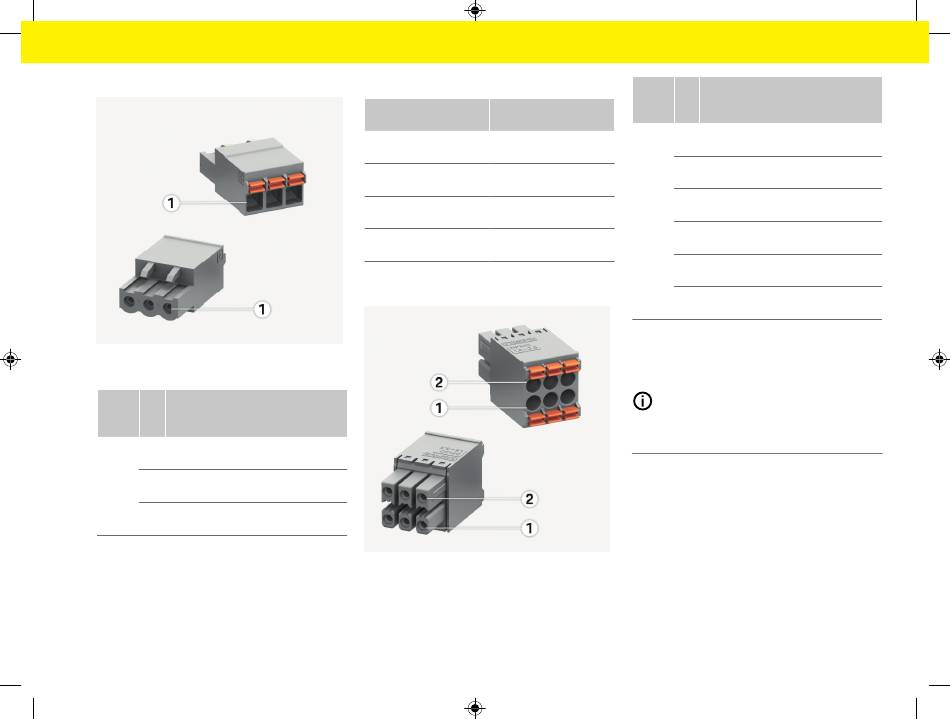

그림 163 J900/J901의 개요
핀 1
1
커넥 핀 신호
터
J900 1 접촉 없음
/J901
2 COM 접촉
3 NC 접촉
통신용 커넥터
파라미터 값
커넥터 J1000
제조업체 Phoenix contact
소켓 부품 번호 1786840
커넥터 부품 번호 1790111
J1000 커넥터의 개요
그림 164 J1000의 개요
핀 1
1
핀 2
2
커넥 핀 신호
터
J900 1 RS485 신호 B -
/J901
2 RS485 신호 A +
3 접지
4 접지
5 CAN 낮음
6 CAN 높음
전력망에 연결
회로 차단기 설치
정보
공급 범위에 선 보호 퓨즈가 포함되지 않으므로 전문 전기
기술자가 설치해야 합니다.
전력 관리자에는 내부 퓨즈가 없습니다. 따라서 전압 측정,
외부 전원 공급 및 릴레이 입력에 적합한 백업 퓨즈를 장착
해야 합니다.
–
전력 관리자를 사용하려면 모든 공급 리드에 과전류
보호가 필요합니다. 민감한 트리거 특성을 가진 퓨즈
를 선택해야 합니다.
– 사용 국가에서 제공되는 구성품에 따라 퓨즈를 선택
합니다.
– 트립 전류가 가장 낮고 트립 시간이 가장 짧은 구성품
을 사용하십시오.
설치 및 연결
