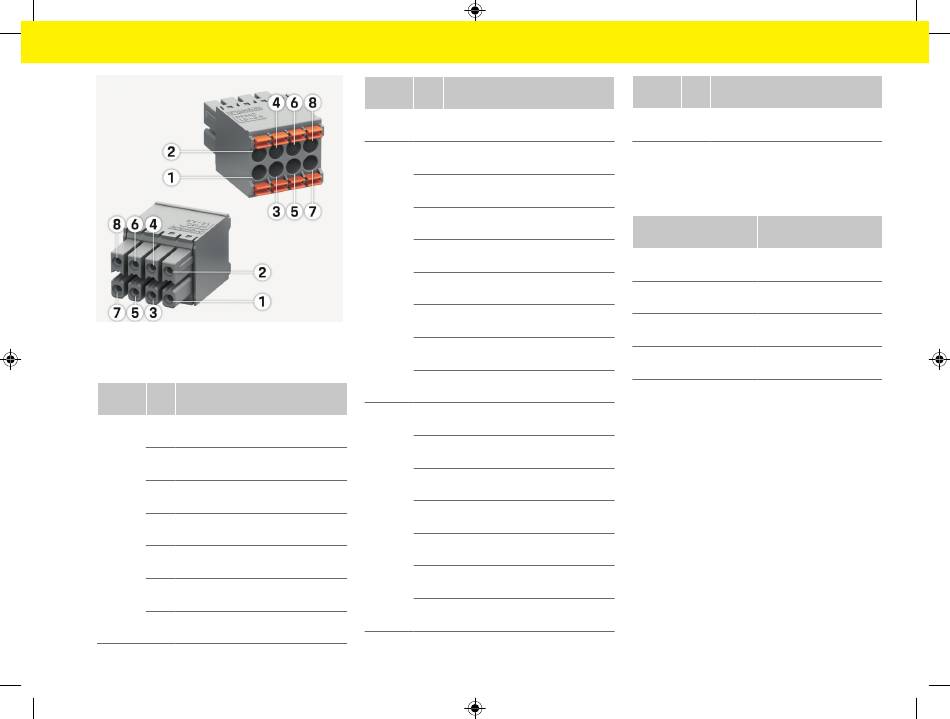

그림 160 J200/J300/J301의 개요
핀 1
1
핀 2
2
커넥터 핀 신호
J200 1 전류 센서 1("l", 검은색)
2 전류 센서 1("k", 흰색)
3 전류 센서 2("l", 검은색)
4 전류 센서 2("k", 흰색)
5 전류 센서 3("l", 검은색)
6 전류 센서 3("k", 흰색)
7 전류 센서 4("l", 검은색)
커넥터 핀 신호
8 전류 센서 4("k", 흰색)
J300 1 전류 센서 5("l", 검은색)
2 전류 센서 5("k", 흰색)
3 전류 센서 6("l", 검은색)
4 전류 센서 6("k", 흰색)
5 전류 센서 7("l", 검은색)
6 전류 센서 7("k", 흰색)
7 전류 센서 8("l", 검은색)
8 전류 센서 8("k", 흰색)
J301 1 전류 센서 9("l", 검은색)
2 전류 센서 9("k", 흰색)
3 전류 센서 10("l", 검은색)
4 전류 센서 10("k", 흰색)
5 전류 센서 11("l", 검은색)
6 전류 센서 11("k", 흰색)
7 전류 센서 12("l", 검은색)
커넥터 핀 신호
8 전류 센서 12("k", 흰색)
LEM 센서 케이블(100A)의 경우, 케이블이 흰색이 아니라
검은색/흰색입니다.
전압 측정용 커넥터
파라미터 값
커넥터 J400
제조업체 Phoenix contact
소켓 부품 번호 1766369
커넥터 부품 번호 1939439
