Установлення та підключення
Ште- В Сигнал
кер- ив
ний ід
з'єд-
ну-
вач
J900 1 Сигнал RS485 B –
/
2 Сигнал RS485 A +
J901
3 Земля
4 Земля
5 CAN із низьким потенціалом
6 CAN із високим потенціалом
Підключення до електромережі
Установлення автоматичних вимикачів
Інформація
Лінійні запобіжники не входять до комплекту по-
стачання. Їх має встановлювати кваліфікований
електрик.
170
У системі керування енергоспоживанням немає
внутрішніх запобіжників, тому входи вимірювання
напруги, зовнішнього джерела живлення та реле
мають бути захищені вхідними запобіжниками.
–
Для роботи системи керування енергоспожи-
ванням усі лінії електроживлення мають бути
захищені від надструму. Для цього слід виби-
рати запобіжники з чутливими характеристи-
ками спрацьовування.
– Вибирайте захисні елементи з наявних у про-
дажу у вашій країні.
–
Слід використовувати компоненти з найниж-
чим струмом вимкнення та найменшим часом
спрацьовування.
Підготовка розподільної шафи
Щоб дізнатися більше про місце, потрібне для
встановлення системи керування енергоспожи-
ванням, перейдіть за посиланням нижче.
g Ознайомтеся з розділом "Технічні дані" на сто-
рінці 180.
e
Для встановлення системи керування енерго-
споживанням у розподільній шафі на DIN-ре-
йці необхідно передбачити 11,5 горизонталь-
ного кроку.
e
Установіть блок живлення системи керування
енергоспоживанням на відстані не менше ніж
0,5 горизонтального кроку від її корпусу.
e
Захистіть усі електричні інтерфейси від пря-
мого й непрямого контакту.

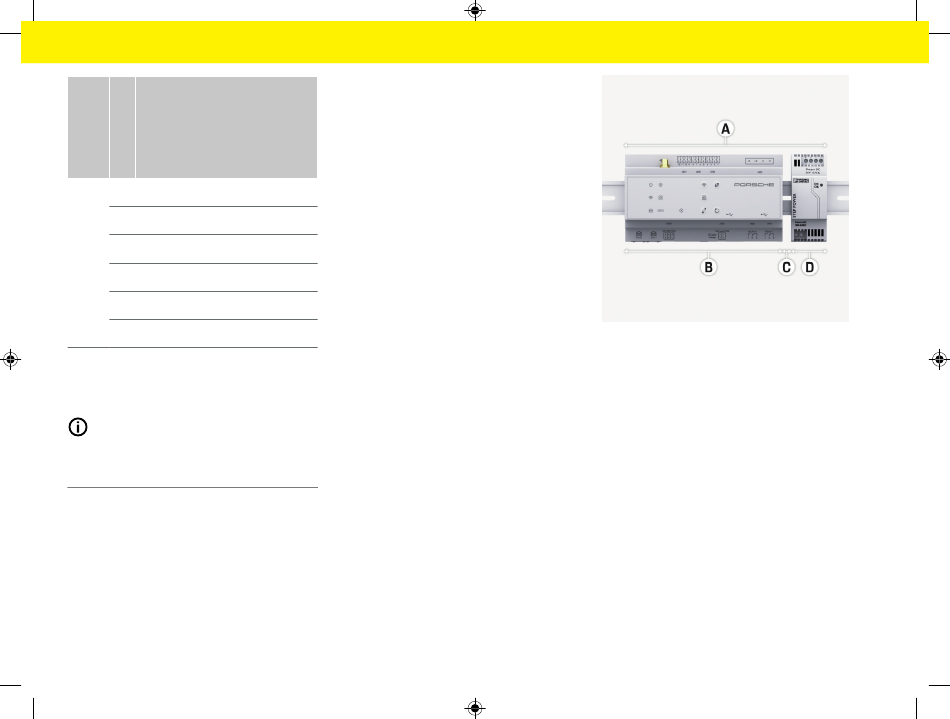

Рис. 95 Підготовка розподільної шафи
11,5 горизонтального кроку
A
9 горизонтальних кроків
B
0,5 горизонтального кроку
C
2 горизонтальних кроки
D
Монтаж у розподільній шафі
b Усі з'єднання проводів підключено до системи
керування енергоспоживанням.
b Кріплення для DIN-рейки на корпусі системи
керування енергоспоживанням розблоковане.
1. Прикладіть кріплення DIN-рейки під кутом до
рейки в розподільній шафі.
2. Нахиліть корпус системи керування енерго-
споживанням і рівно встановіть на DIN-рейку.
3. Заблокуйте кріплення для DIN-рейки на кор-
пусі системи керування енергоспоживанням.
