接頭 接 訊號
腳
J900 1 NO 接點
/
2 COM 接點
J901
3 NC 接點
通訊的接頭
參數 數值
接頭
J1000
製造商 Phoenix Contact
插座零件號碼 1786840
接頭零件號碼
1790111

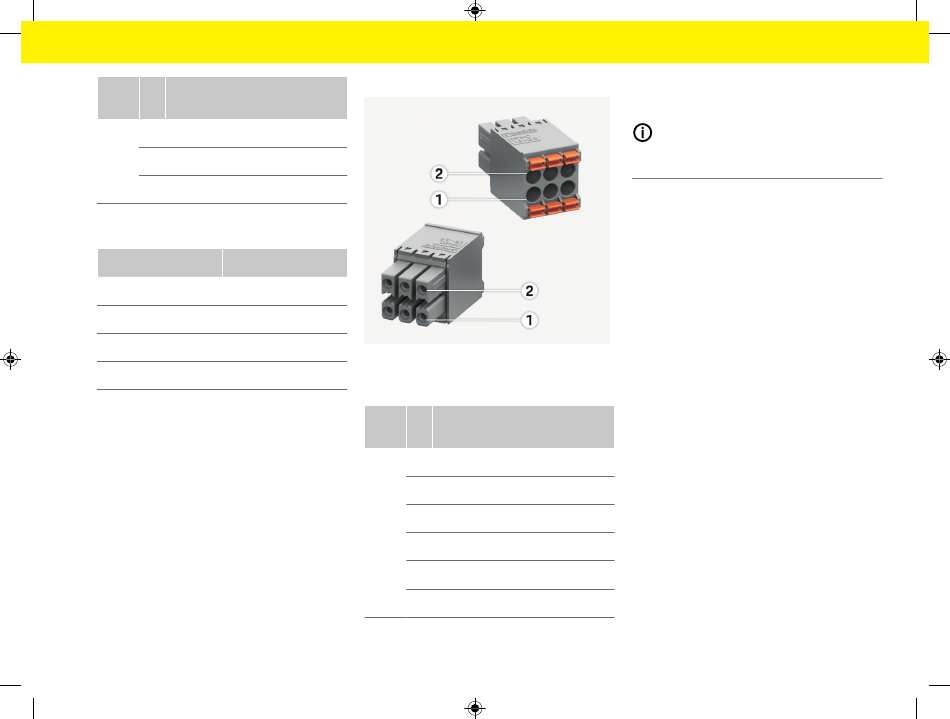

J1000 接頭概觀
圖 192 J1000 概觀
接腳 1
1
接腳 2
2
接頭 接 訊號
腳
J900 1 RS485 訊號 B -
/
2 RS485 訊號 A +
J901
接地
3
接地
4
CAN 低
5
CAN 高
6
連接至電網
安裝電路斷路器
資訊
線路保護保險絲不包含在零配件中，必須由合格
電氣技師進行安裝。
電源管理器沒有內部保險絲。 因此，電壓測量、
外部電源供應以及繼電器輸入都必須安裝適當的
備用保險絲。
– 所有電源線應具備過電流保護才能使用電源
管理器。 請務必選擇具有靈敏觸發特性的保
險絲。
– 請依使用國家/地區市售組件選擇保險絲。
– 請以最低跳脫電流和最短跳脫時間使用組
件。
準備配電箱
有關電源管理器所需空間的詳細資訊：
g 請參閱第 347 頁的「技術規格 」章節。
e
若要將電源管理器安裝在配電箱內，DIN 軌
道需預留水平間距 (HP) 11.5。
e
安裝電源管理器的主電源供應裝置時，至少
要與其外殼保持 0.5 HP 的距離。
e
防止所有電氣介面直接/間接接觸。
安裝和連線
