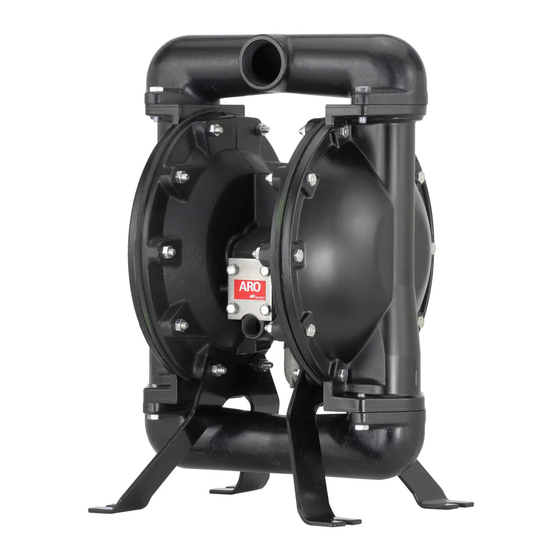

Ingersoll Rand ARO 67144 Informacion General

Bombas neumaticas de diafragma
Ocultar thumbs Ver también para ARO 67144:
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 12

Enlaces rápidos

Descargar este manual
(en) MODEL:
(pl) MODEL:
(fr) MODELE:
(cs) MODEL:
(es) MODELO:
(et) MUDEL:
(de) MODELL:
(hu) MODELL:
(it)
MODELLO:
(lv) MODELIS:
(nl) MODEL:
(lt)
(da) MODEL:
(sk) MODEL:
(sv) MODELL:
(sl) MODEL:
(fi)
MALI:
(ru) МОДЕЛЬ:
(no) MODELL:
(bg) МОДЕЛ:
(pt) MODELO:
(ro) MODEL:
(el) ΜΟΝΤΕΛΟ:
(zh) 型号：
(tr) MODEL:
GENERAL INFORMATION
INFORMATION GENERALE
INFORMACION GENERAL
ALLGEMEINE INFORMATIONEN
DRUCKLUFTBETRIEBENE MEMBRANPUMPE
INFORMAZIONI DI CARATTERE GENERALE
ALGEMENE INFORMATIE
GENEREL INFORMATION
ALLMÄN INFORMATION
YLEISET OHJEET
GENERELL INFORMASJON
INFORMAÇÃO GERAL
INGERSOLL RAND COMPANY INC
209 NORTH MAIN STREET, BRYAN, OHIO 43506
 (800) 495-0276  FAX (800) 892-6276
arozone.com
67144, 727312, 7303388, 65031X-X,
670XXX, 66605X-X,66607X-X-X,
66608X-X-X, 6661HX-X-X
66610A-X-C / 666139-X-C
MODELIS:
6661A3-X-C / 6661B4-X-C
66615A-X-C / 666182-X-C
6661T3-X-C / 6661U4-X-C
66620A-X-C / 66622X-X-X
6662A3-X-C / 6662B4-X-C
66625A-X-C / 66627X-X-X
66630A-X-C
AIR OPERATED DIAPHRAGM PUMPS
POMPES PNEUMATIQUES A MEMBRANES
BOMBAS NEUMATICAS DE DIAFRAGMA
POMPE PNEUMATICHE A MEMBRANA
PNEUMATISCHE MEMBRAANPOMPEN
LUFTDREVNE MEMBRAN PUMPER
TRYCKLUFTDRIVNA MEMBRANPUMPAR
PAINEILMATOIMINEN KALVOPUMPPU
TRYKKLUFTSDREVET MEMBRANPUMPE
BOMBAS PNEUMÁTICAS DE DIAFRAGMA
© 2020
CCN 99440356
666332-X-C
66MXXX-X-X
SPXXX-X-X-X
DA005-X-X-X
PHXXX-X-X
DAB05-X-X-X
PMXXX-X-X-X
PDXXX-X-X-X
PPXXX-X-X-X
PEXXX-X-X-X
PSXXX-X-X-X
PFXXX-X-X-X
PW10A-X-X
PG05A-X-X
P1000491
SDXXX-X-X-X
English (en)
Français (fr)
Español (es)
Deutsch (de)
Italiano (it)
Nederlands (nl)
Dansk (da)
Svenska (sv)
Suomi (fi)
Norsk (no)
Português (pt)
S-631
RELEASED:
12-12-08
REVISED:
8-31-20
(REV: BA)
