Enganchar y conectar un remolque

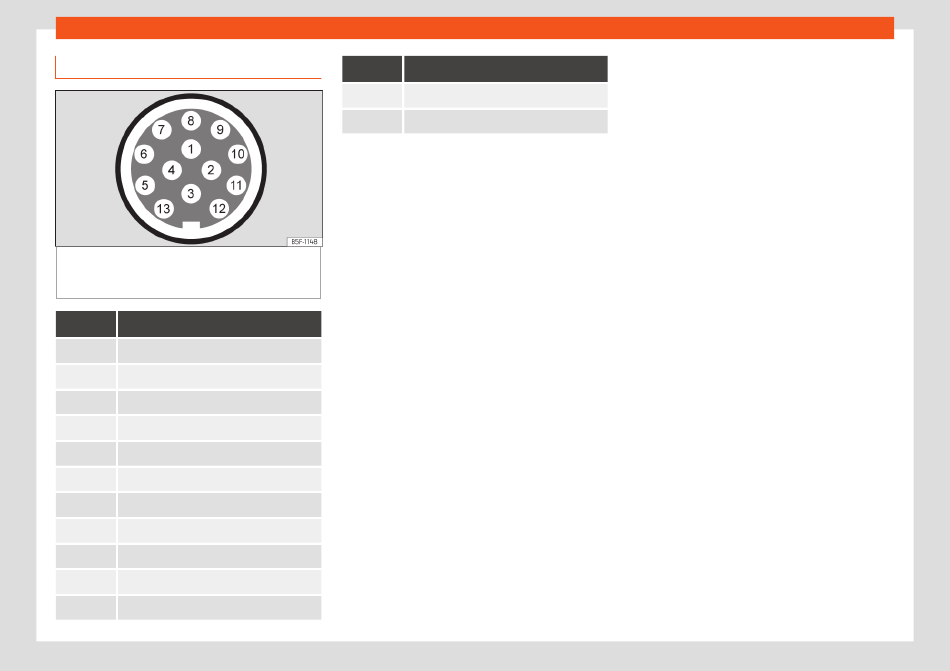

Representación esquemática: asig-
Fig. 279
nación de los pines de la toma de corriente pa-
ra remolque.
Pin
Significado
1
Intermitente izquierdo
2
Luz trasera antiniebla
3
Masa, pines 1 a 8
4
Intermitente derecho
5
Luz trasera derecha
6
Luz de freno
7
Luz trasera izquierda
8
Luz de marcha atrás
9
Positivo permanente
10
Cable de carga positivo
11
Sin asignar
Dispositivo de enganche para remolque y remolque*
Pin
Significado
12
Sin asignar
13
Masa, pines 9 a 13
Toma de corriente para remolque
La conexión entre el vehículo tractor y el re-
molque tiene lugar a través de una toma de
corriente de 13 contactos. Con el motor en
marcha, los consumidores eléctricos del re-
molque reciben tensión a través de la cone-
xión eléctrica (pin 9 y pin 10 de la toma de
corriente para remolque).
Si el sistema detecta que se ha conectado un
remolque, los consumidores del remolque re-
ciben electricidad a través de la conexión
(pin 9 y pin 10). El pin 9 tiene positivo perma-
nente. Así puede funcionar, por ejemplo, la
iluminación interior del remolque. Los consu-
midores eléctricos, como puede ser la nevera
de una caravana, solo reciben tensión eléc-
trica si el motor está en marcha (a través del
pin 10).
Para no sobrecargar el sistema eléctrico, no
está permitido conectar entre sí los cables de
masa pin 3 y pin 13.
Si el remolque tiene un conector de 7 con-
tactos, habrá que utilizar un cable adapta-
dor adecuado. En este caso, la función del
pin 10 no estará disponible.
Cable de remolque
El cable de remolque deberá ir siempre bien
fijado al vehículo tractor y lo suficientemente
holgado como para que puedan tomarse las
curvas sin problema. Sin embargo, el cable
no deberá colgar tanto que roce el suelo du-
rante la marcha.
Luces traseras del remolque
Asegúrese siempre de que las luces traseras
del remolque funcionen correctamente y
cumplan las disposiciones legales corres-
pondientes. Cerciórese de que no se supere
la absorción de potencia máxima del remol-
›››
que
pág.
330.
Incluir en la alarma antirrobo
El remolque se incluye en la alarma antirrobo
si se cumplen las siguientes condiciones:
Si el vehículo está equipado de fábrica con
●
alarma antirrobo y dispositivo de remolque.
Si el remolque está conectado eléctrica-
●
mente al vehículo tractor mediante la toma
de corriente para remolque.
Si el sistema eléctrico del vehículo y del re-
●
molque están en perfectas condiciones y no
presentan averías ni daños.
Si se ha bloqueado el vehículo con la llave
●
y la alarma antirrobo está activa.
»
