ilmo 50 S WT

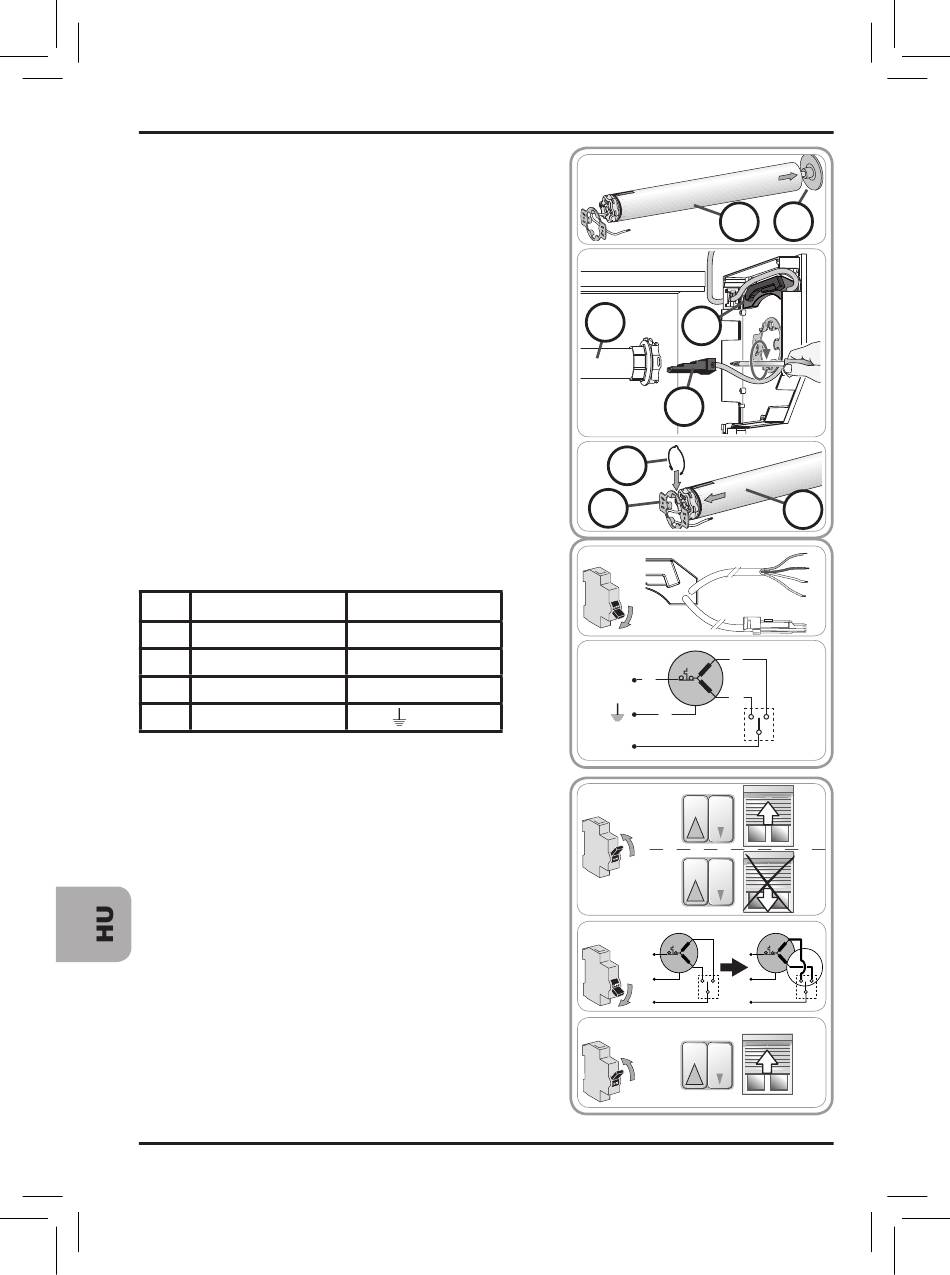

4.5 Az ilmo2 WT modul és az "S" csőmodullal
felszerelt tengely összeszerelése
Szerelje fel az "S" csőmodullal (D) felszerelt
1)
tengelyt a tartóelemre (J).
Illessze be az ilmo2 WT modul (E) csatlako-
2)
zóját (K) az "S" csőmodulba (D).
Rögzítse a csatlakozót (K) az "S" csőmodulban
(D).
Szerelje fel az "S" csőmodullal (D) felszerelt
3)
tengelyt a motor tartóelemére (L).
Helyezze el a rögzítőgyűrűt (M).
5. Vezetékezés
Kapcsolja ki a hálózati táplálást.
1)
Csatlakoztassa a motort az alábbi táblázatban
2)
szereplő információk alapján:
230 V 50 Hz
a Kék
b Barna
c Fekete
d Sárga/zöld
6. Üzembe helyezés
Kapcsolja vissza a hálózatot.
1)
Nyomja meg a vezérlőegység "UP" = "FEL"
-
gombját:
Ha a redőny felemelkedik, a vezetéke-
►
zés megfelelő és az üzembe helyezés
befejeződött.
Ha a redőny lefelé ereszkedik, térjen át a
►
következő szakaszra.
Áramtalanítsa a hálózatot.
2)
Cserélje fel a vezérlőegységbe kötött barna és
-
fekete vezetékeket.
Kapcsolja vissza a hálózatot.
3)
Nyomja meg az "UP" = "FEL" gombot a
-
forgásirány ellenőrzéséhez.
88
Copyright © 2008 - 2017 Somfy Activités Société Anonyme. All rights reserved.
Vezeték
Nulla (N)
Fázis, 1. irány
Fázis, 2. irány
Föld ( )
Használati útmutató
1
D
2
E
D
K
3
M
L
1
OFF
2
b
a
N
c
d
l
1
ON
2
OFF
3
ON
J
D
a
b
c
d
