ilmo 50 S WT

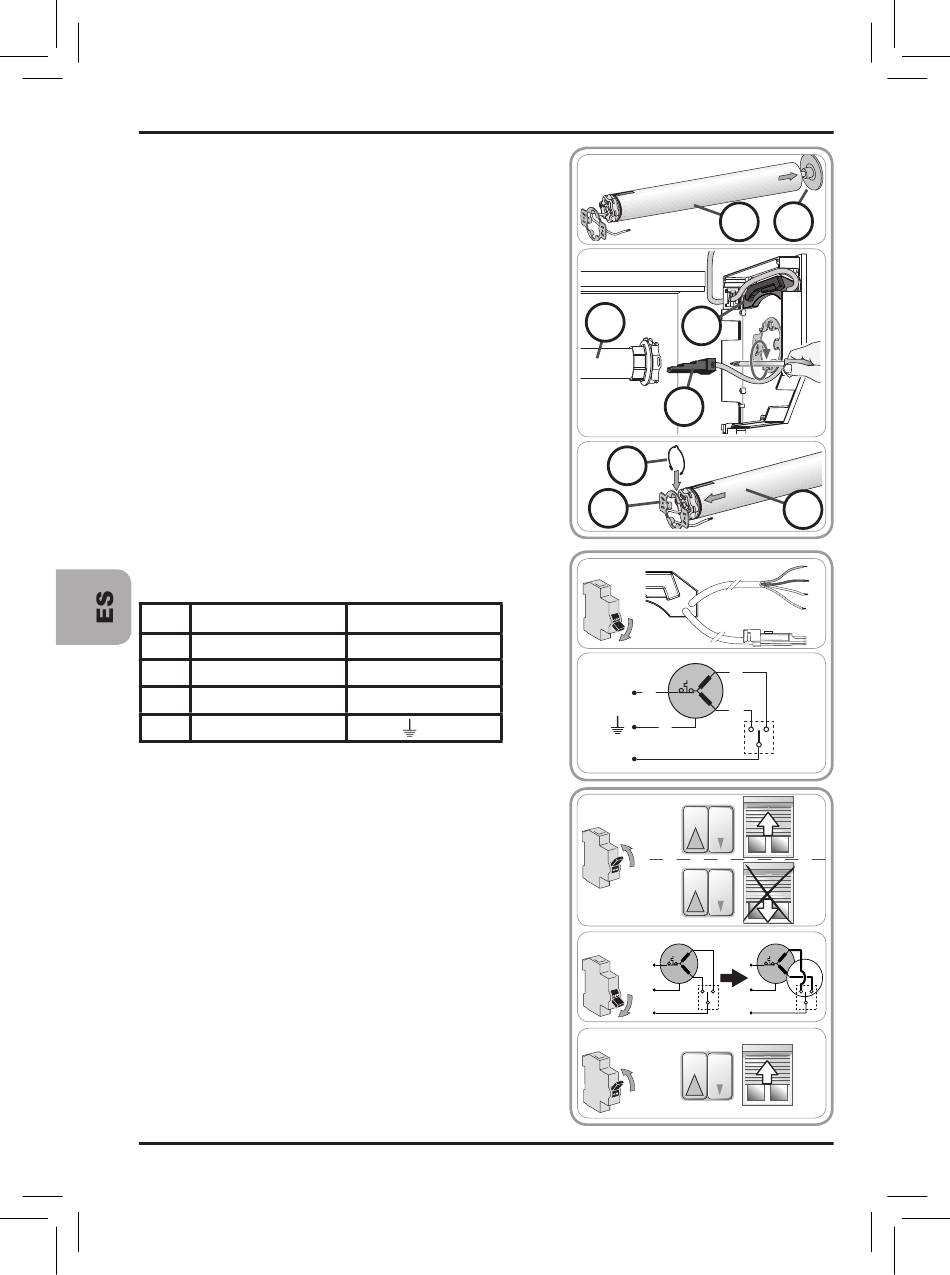

4.5 Montaje de la platina ilmo2 WT con el
tubo equipado con el tubo motor S
Monte el tubo equipado con el tubo motor S (D)
1)
en el soporte del acoplador (J).
Introduzca el conector (K) de la platina ilmo2
2)
WT (E) en el tubo motor S (D).Atornille el
conector (K) al tubo motor S (D)
Monte el tubo equipado con el tubo motor S (D)
3)
en el soporte del motor (L).
Ponga la anilla de tope (M) en su lugar.

5. Cableado

Corte la alimentación eléctrica.
1)
Conecte el motor siguiendo la información facili-
2)
tada en la siguiente tabla:
230 V 50 Hz
a Azul
b Marrón
c Negro
d Amarillo/Verde

6. Puesta en marcha

Restablezca la corriente.
1)
Pulse el botón "Subida" del punto de mando:
-
Si la persiana sube, el cableado es
►
correcto y la instalación se ha completado.
Si la persiana enrollable baja, pase a la
►
etapa siguiente.
Corte la corriente.
2)
Invierta el cable marrón y el cable negro del
-
punto de mando.
Restablezca la corriente.
3)
Pulse el botón "Subida" para comprobar el
-
sentido de rotación.
52
Copyright © 2008 - 2017 Somfy Activités Société Anonyme. All rights reserved.
Cable
Neutro (N)
Fase Sentido 1
Fase sentido 2
Tierra ( )
Guía de instalación
1
D
2
E
D
K
3
M
L
1
OFF
2
b
a
N
c
d
l
1
ON
2
OFF
3
ON
J
D
a
b
c
d
