5.2.1
La pestaña Herramientas de revisión de imágenes
La pestaña Herramientas de la pantalla Procedimiento proporciona las herramientas de
revisión de imágenes. Aparece una marca de verificación en una herramienta activa.

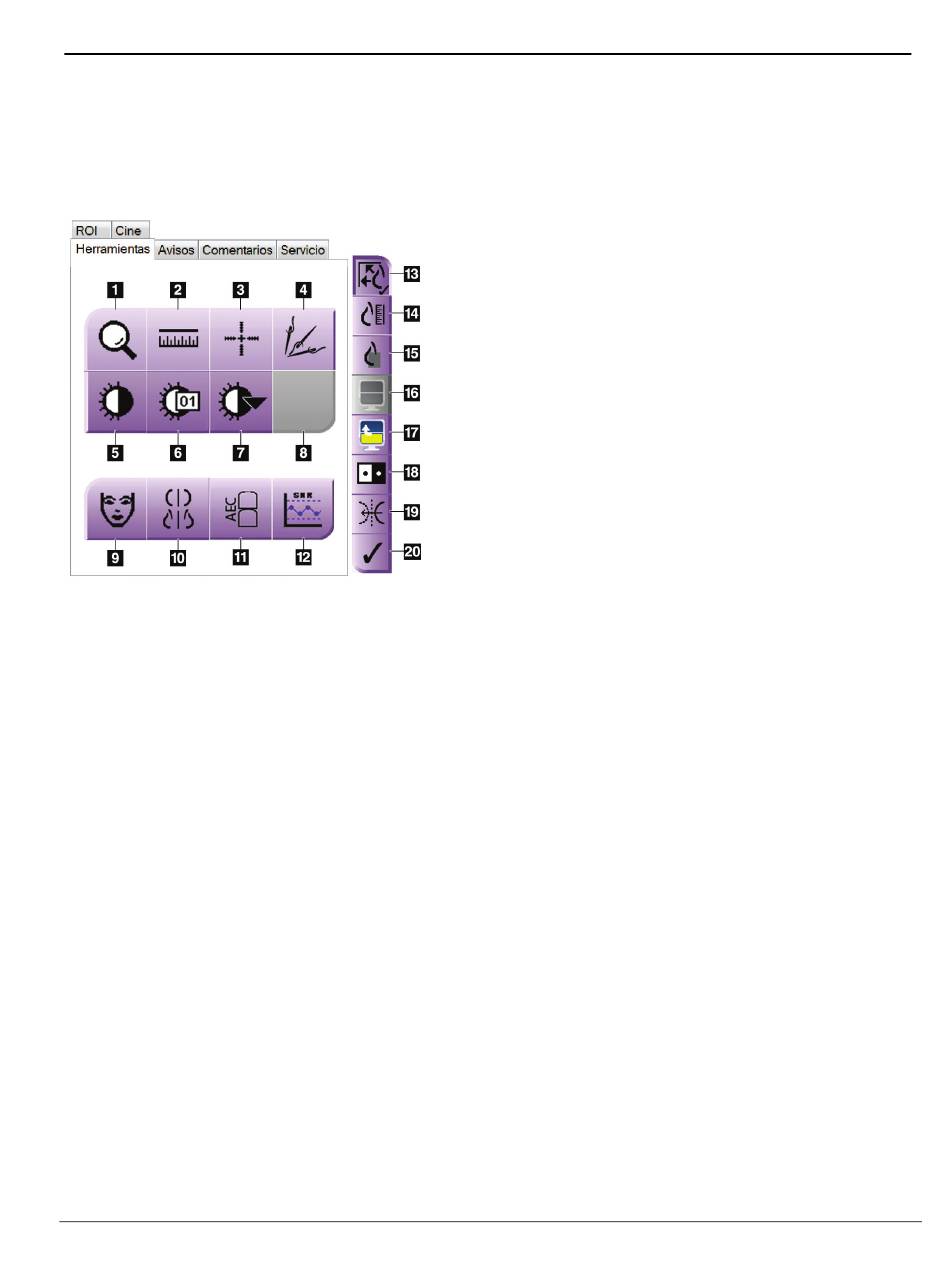

Figura 54: Herramientas de revisión de imágenes
MAN-04197-301 Revisión 002
Guía del usuario del sistema Selenia Dimensions
Leyenda de la figura
1.
La herramienta Ampliar amplía una parte de la imagen.
2.
La herramienta Regla mide la distancia entre dos puntos.
3.
La herramienta Retículo muestra un retículo en la pantalla
Vista preliminar.
4.
La herramienta Desmetalizador se usa para procesar
imágenes de tomosíntesis que contienen objetos de metal.
5.
La herramienta Ventana/Nivel cambia el brillo y el contraste.
6.
La herramienta Ajuste fino de Ventana/Nivel permite
ingresar valores de nivel y ventana específicos.
7.
La herramienta Selección de tablas de consulta recorre las
configuraciones disponibles de Ventana/Nivel para ver una
imagen mostrada con tablas de consulta adjuntas.
8.
Para revisión futura.
9.
El botón Información de pacientes activa la visualización de
la información de la paciente.
10. El botón Anclaje automático suspende de manera automática
el estudio seleccionado actualmente en una configuración de
4-arriba.
11. El botón AEC muestra las áreas del sensor AEC que se usan
para el cálculo de la exposición. Las áreas del sensor aparecen
en la pantalla Vista preliminar.
12. El botón SNR/CNR calcula la proporción entre la señal y el
ruido, y entre el contraste y el ruido en el Fantoma ACR.
13. El botón Ajuste a la ventana ajusta la imagen dentro del
mosaico de imagen.
14. El botón Tamaño real muestra la imagen con el tamaño real
de la mama.
15. El botón Vista con píxeles reales muestra la imagen con la
resolución total.
16. El botón Visualización Multi-Up selecciona el número de
mosaicos que se deben mostrar.
17. El botón Mosaico de imagen avanzado establece el mosaico
Multi-Up activo.
18. La herramienta Invertir imagen cambia de negro a blanco y
de blanco a negro.
19. El botón Espejo invierte (refleja) la imagen.
20. El botón Etiquetar para imprimir etiqueta las imágenes de
proyección o de reconstrucción de una imagen de
tomosíntesis para imprimirlas más adelante (opción de
tomosíntesis).
Capítulo 5: Las imágenes
Página 87
