Guía de usuario de Aperio GT 450 DX Este manual se aplica al controlador del equipo Aperio GT 450 DX, a la consola del equipo Aperio GT 450 DX y a las versiones de SAM DX 1.1 y posteriores para el equipo Aperio GT 450 DX.
Para obtener recomendaciones de Aperio sobre cómo proteger sus servidores y estaciones de trabajo, consulte la Guía del administrador de laboratorio y gerente de TI de Aperio GT 450 DX. Si se detecta un posible incidente o vulnerabilidad de la ciberseguridad del Aperio GT 450 DX, pónganse en contacto con el Servicio técnico de Leica Biosystems para obtener asistencia.
Aperio GT 450 DX no está diseñado para su uso en secciones congeladas, citología u otras muestras hemopatológicas que no sean FFPE. Es responsabilidad de un anatomopatólogo calificado utilizar los procedimientos y las protecciones correspondientes para garantizar la validez de la interpretación de las imágenes que se obtienen mediante el equipo Aperio GT 450 DX.

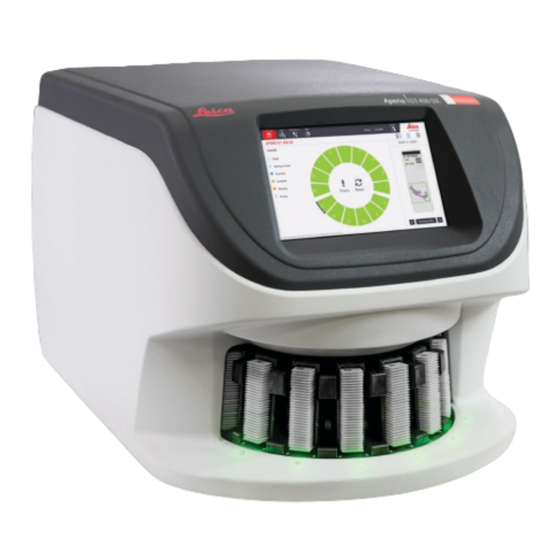

Introducción Aperio GT 450 DX es un escáner con portaobjetos completo de campo claro y alto rendimiento que incluye carga continua con una capacidad de 450 portaobjetos en 15 racks, escaneado de rack prioritario, verificación de calidad de imagen automatizada y velocidad de escaneado de ~32 segundos con un aumento de escaneado de 40x para un área de 0,6 in x 0,6 in (15 mm x 15 mm).
Advertencias sobre componentes y reemplazo de partes No existen piezas o componentes que el usuario pueda reemplazar en el producto Aperio GT 450 DX. El reemplazo de piezas o componentes del producto Aperio GT 450 DX debe realizarlo el personal calificado del Servicio técnico de Leica Biosystems con piezas específicas de Leica Biosystems.
ADVERTENCIA: Se requieren dos personas para levantar el escáner. La instalación y configuración del escáner solo debe realizarlas un representante del servicio técnico de Leica Biosystems capacitado. Después de la instalación, el representante del servicio de Leica Biosystems verificará el funcionamiento correcto del escáner.
Capítulo 1: Introducción Cuando recibe el producto Aperio GT 450 DX y los accesorios, inspeccione el palé y las cajas enviadas para ver si están dañadas. Si el paquete llegó con daños visibles, póngase en contacto con Atención al cliente de Leica Biosystems para obtener asistencia.
Página 18
Desplazamiento: tenga cuidado si debe deslizar el escáner sobre la mesa de trabajo. Si debe levantar el escáner para retirarlo de la mesa de trabajo, comuníquese con el servicio técnico de Leica Biosystems. Si se mueve el escáner, podría anularse la garantía correspondiente del producto; póngase en contacto con Leica Biosystems para obtener asistencia.
óptica (incluido el objetivo, los lentes de tubo, las aberturas y los espejos). En este momento, la luz se desplaza a la cámara de escaneado lineal donde se capturan y se procesan los datos de imagen. El escáner Aperio GT 450 DX adquiere las imágenes en líneas, ya que el subsistema de movimiento mueve la línea por toda la fuente de luz Koehler y la...
Videos y guías de ayuda Puede acceder directamente a los videos de capacitación y a la Guía de referencia rápida de Aperio GT 450 DX desde la interfaz de la pantalla táctil. Recomendamos que vea los videos de capacitación antes de utilizar el escáner por primera vez.
El escáner es compatible con portaobjetos de vidrio de 1 in x 3 in (2,54 cm x 7,62 cm) (según la norma ISO 8037/1). Cubreobjetos Se requiere que los cubreobjetos estén secos. Aperio GT 450 DX es compatible con los cubreobjetos industriales comunes que se usan para los portaobjetos de 1 in x 3 in (2,54 cm x 7,62 cm).
Es posible que los problemas permanentes con un portaobjetos requieran de la preparación de uno nuevo. Cubreobjetos Se requiere el uso de cubreobjetos cuando se utiliza Aperio GT 450 DX. Estos deben estar secos o haber completado el proceso de secado incorporado para un cubreobjetos automatizado, como Leica Biosystems HistoCore SPECTRA Coverslipper.
Etiquetas Aperio GT 450 DX es compatible con las etiquetas industriales comunes que se usan para los portaobjetos de 1 in x 3 in (2,54 cm x 7,62 cm). Las etiquetas del portaobjetos que se coloquen de forma incorrecta pueden hacer que este se atasque.
Recomendamos revisar esta sección antes de utilizar el escáner. Flujo de trabajo del escaneado Aperio GT 450 DX es un escáner de carga continua. Puede cargar de forma continua nuevos racks y descargar los completados, como se muestra a continuación: Portaobjetos cargado Escáner encendido...
Estadísticas del escaneado Aperio GT 450 DX proporciona estadísticas del escaneado, como la cantidad de portaobjetos o racks que se escanean por día, por semana, etc. Presione Stats (Estadísticas) para ver las estadísticas de los períodos Last 7 Days (Últimos 7 días), Last 12 Months (Últimos 12 meses) o Lifetime by Year (Vida útil por año).
Este capítulo contiene un programa de mantenimiento y los procedimientos para mantener su escáner Aperio GT 450 DX. Llame al servicio técnico de Leica Biosystems si no puede realizar el mantenimiento de rutina o si descubre un problema con su escáner.
Número de serie y versión del firmware Debe conocer el número de serie y la versión actual del software si llama al Servicio técnico de Leica Biosystems. Presione Maintenance (Mantenimiento) en la interfaz de la pantalla táctil para ver el número de serie, la versión del firmware y otra información del sistema.
Encienda el escáner. Transporte o traslado de Aperio GT 450 DX Si debe reubicar el escáner, comuníquese con el servicio técnico de Leica Biosystems. Tenga en cuenta que, si usted mueve el escáner, podría anularse la garantía del equipo. Almacenamiento a largo plazo Si no utilizará...
Este capítulo contiene información e instrucciones que lo ayudarán a solucionar problemas en su escáner. Para problemas relacionados con Scanner Administration Manager, consulte la Guía del administrador de laboratorio y el gerente de TI de Aperio GT 450 DX. ADVERTENCIA: No intente realizar procedimientos de solución de problemas que no se mencionen en este capítulo.
Para conocer los pasos detallados, consulte "Abrir la tapa del escáner y acceder a los componentes interiores" en la página 48. Tome fotografías de las obstrucciones. Es posible que el servicio técnico de Leica Biosystems solicite las fotografías en caso de que usted necesite asistencia adicional después de completar los pasos que se indican a continuación.
Página 70
Para conocer los pasos detallados, consulte "Abrir la tapa del escáner y acceder a los componentes interiores" en la página 48. Tome fotografías de la obstrucción. Es posible que el servicio técnico de Leica Biosystems solicite las fotografías en caso de que usted necesite asistencia adicional después de completar los pasos que se indican a continuación.
Si el problema persiste, compruebe que no haya errores en la preparación del portaobjetos. Consulte "Preparación del portaobjetos" en la página 27. Si el problema persiste después de completar los pasos anteriores, llame al servicio técnico de Leica Biosystems. No Macro Focus (No hay enfoque macro) Causa: La cámara del escáner no puede enfocarse en el tejido.
Siga los pasos en "Apagar el escáner" en la página 47 para apagar el escáner. Encienda el escáner. Si el problema persiste, póngase en contacto con el Servicio técnico de Leica Biosystems y especifique los detalles. La pantalla táctil está negra Siga los pasos en "Apagar el escáner"...
Se perdió la conexión a Internet Para funcionar, el equipo Aperio GT 450 DX debe conectarse a Scanner Administration Manager (SAM DX) mediante su red de área local. Si se pierde esa conexión, verá lo siguiente: Puede escribir la dirección IP del servidor SAM DX para intentar reestablecer la conexión de red. (Póngase en contacto con su personal de TI para obtener esta información).
Información de rendimiento Rendimiento analítico En esta sección, se proporciona un resumen de los estudios del rendimiento analítico de Aperio GT 450 DX. Veracidad Prueba Criterios de aceptación Objetivo de la prueba Buscador de tejidos El sistema comprende todas las partes teñidas del Indicar que se incluye toda la muestra del bloque de tejido a índices de éxito definidos para...
El rendimiento clínico se basa en la concordancia entre Aperio GT 450 DX y la microscopía óptica tradicional. El rendimiento clínico de Aperio GT 450 DX se basa en la información científica disponible, ya que, hasta el momento, no hay estudios de rendimiento clínico, datos de pruebas de diagnóstico de rutina ni otros datos de rendimiento clínico sobre Aperio...
