12.
La caldera es regulada por el fabricante durante la fase de
fabricación.
Para el gas GLP: la caldera ha sido regulada en la categoría
I3B/P (G30), si fuese necesario regularla en I3+ o I3P (G31)
hay que desactivar el regulador de presión.
Sólo por Argentina: si fuese necesario regula la caldera
en I3P (G31) hay que desactivar el regulador de presión.
Sin embargo, si fuese necesario efectuar nuevamente las
regulaciones, por ejemplo después de algunas
operaciones de mantenimiento extraordinario, después de
la sustitución de la válvula del gas o bien después de una
transformación de gas metano en GLP, hay que llevar a
cabo los procedimientos descritos a continuación.
Las regulaciones de la máxima potencia, del
mínimo de agua sanitaria y del mínimo de
calefacción, se tienen que realizar en la secuencia
indicada y exclusivamente por personal
cualificado.
- Quitar la carcasa aflojando los tres tornillos
- Girar el tablero de mandos hacia adelante
- Aflojar unas dos vueltas el tornillo de la toma de presión
situada después de la válvula de gas y conectar el
manómetro
- Desconectar la toma de compensación de la caja aire
(sólo modelo C.S.I. N)
REGULACIÓN DE LA MÁXIMA POTENCIA Y DE LA
MÍNIMA AGUA SANITARIA
- Abrir un grifo del agua caliente con el máximo caudal
- En el panel de mando:
- colocar el selector de función en
- colocar en el valor máximo el selector de temperatura
del agua sanitaria
- Alimentar eléctricamente la caldera colocando el
interruptor general de la instalación en "encendido"
- Verificar que la presión leída en el manómetro sea estable;
o bien, con la ayuda de un miliamperómetro,
suministrado con el modulador, comprobar que se erogue
la máxima corriente disponible al modulador (120 mA
para G20 y 165 mA para GLP)
- Quitar el capuchón de protección de los tornillos de
regulación haciendo palanca, con cuidado, con un
destornillador
- Utilizar una llave tenedor CH10 sobre la tuerca de
regulación de la máxima potencia para obtener el valor
indicado en la tabla 2
- Desconectar un faston del modulador
- Esperar a que la presión leída en el manómetro se
estabilice en el valor mínimo
- Con un destornillador, teniendo cuidado en no presionar
el eje interior, girar el tornillo rojo de regulación del mínimo
sanitario y regular hasta leer en el manómetro el valor
indicado en la tabla 2
- Volver a conectar el faston del modulador
- Cerrar el grifo del agua caliente sanitaria
- Volver a colocar con cuidado el capuchón de protección
de los tornillos de regulación.
REGULACIÓN
ELÉCTRICA
CALEFACCIÓN (modelo C.S.I. N)
- Abrir la cubierta de protección levantándola
13.
TRANSFORMACIÓN DEL GAS
La transformación de un gas de una familia en un gas de
otra familia se puede realizar fácilmente incluso con la
caldera instalada.
La caldera se suministra para el funcionamiento con gas
metano (G20) o bien con GLP (G30/G31, excluso
Argentina), según lo indicado en la tarjeta técnica del
producto.
Existe la posibilidad de transformar las calderas de un tipo
de gas al otro utilizando los específicos kit suministrados
cuando se solicite:
- kit para la transformación de gas metano en GLP
- kit para la transformación de GLP en gas metano (excluso
Argentina).
REGULACIONES
(verano)
DEL
MÍNIMO
DE
41

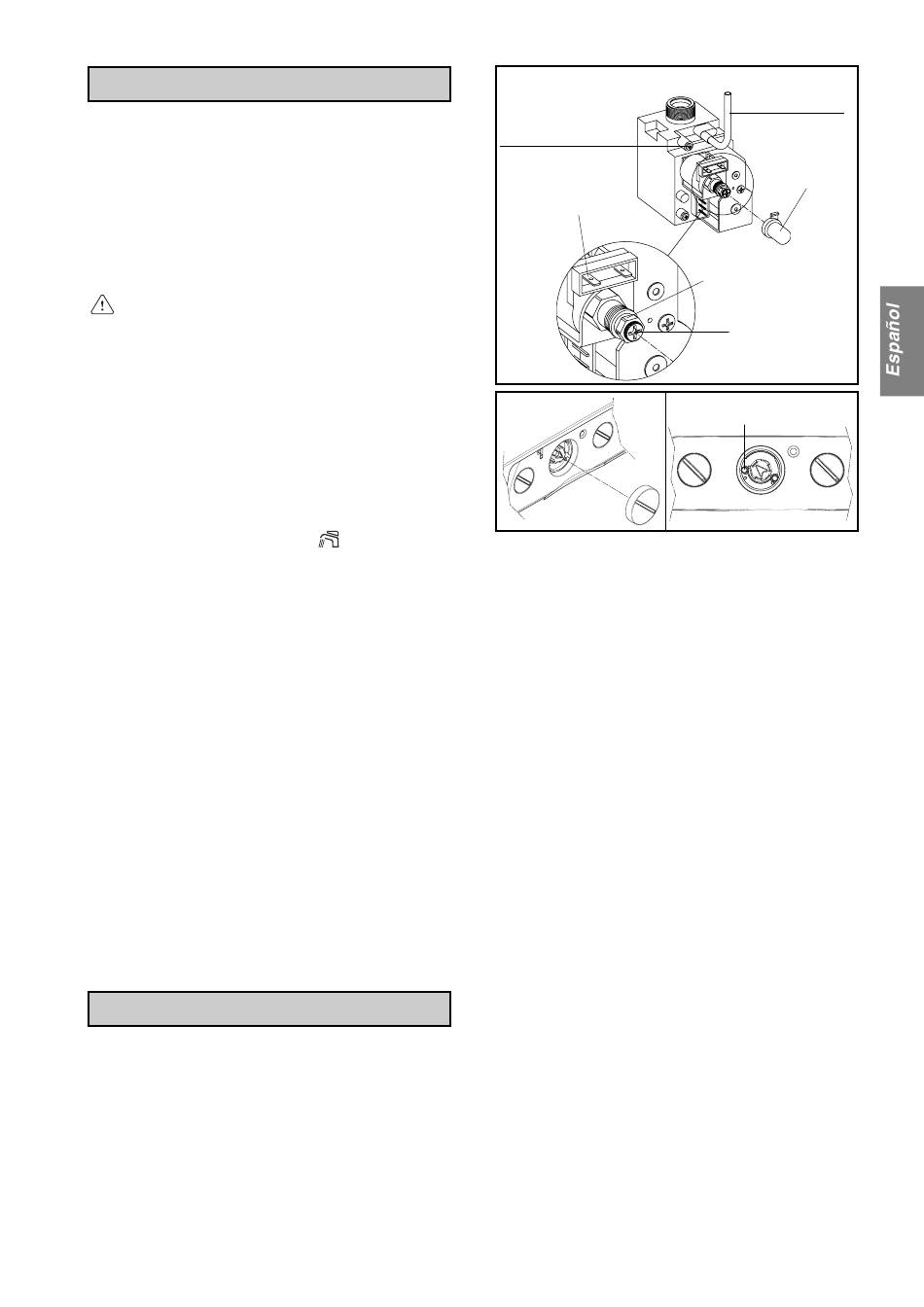

Fig. 13
TOMA DE PRESIÓN
SITUADA DESPUÉS DE
LA VÁLVULA GAS
CONEXIONES
FASTON
Fig. 14
- Girar en el sentido de las agujas del reloj el selector de la
temperatura del agua de la calefacción al máximo
- Quitar el selector de función (fig. 14) tirando hacia fuera
- Alimentar eléctricamente la caldera
- Generar una demanda de calor a través del termostato
ambiente
- Al final de la fase de encendido lento, en 30 segundos se
puede regular la mínima calefacción utilizando un
pequeño destornillador en el orificio (A) colocado en
correspondencia del potenciómetro P4 (fig. 15)
- girar el potenciómetro P4 controlando que el valor de la
presión leído en el manómetro corresponda con el que
se muestra en la tabla 2
- volver a conectar la toma de compensación a la caja aire
(modelo C.S.I. N)
- desconectar el manómetro y atornillar el tornillo de la
toma de presión.
Después de cada intervención efectuada en el órgano de
regulación de la válvula gas, hay que volver a sellarlo con
laca sellador.
Una vez terminadas las regulaciones:
- con el termostato, volver a colocar la temperatura
programada ambiente en la deseada
- situar el selector de la temperatura del agua de la
calefacción en la posición deseada
- volver a colocar el selector de función con el pomo (C)
- cerrar el panel de mandos
- volver a montar la carcasa.
TOMA DE
COMPENSACIÓN
(MODELO C.S.I.)
CAPUCHÓN DE
PROTECCIÓN
TUERCA DE REGULACIÓN
MÁXIMA POTENCIA
TORNILLO ROJO DE
REGULACIÓN DEL
MÍNIMO AGUA
SANITARIA
Fig. 15
A
