Circulator Residual Head; Prévalence Résiduelle Du Circulateur; Altura De Elevación Residual Del Circulador - Beretta CIAO C.A.I N Serie Manual Para La Instalacion

500
450
400
350
300
250
200
150
100
50
0
0 100

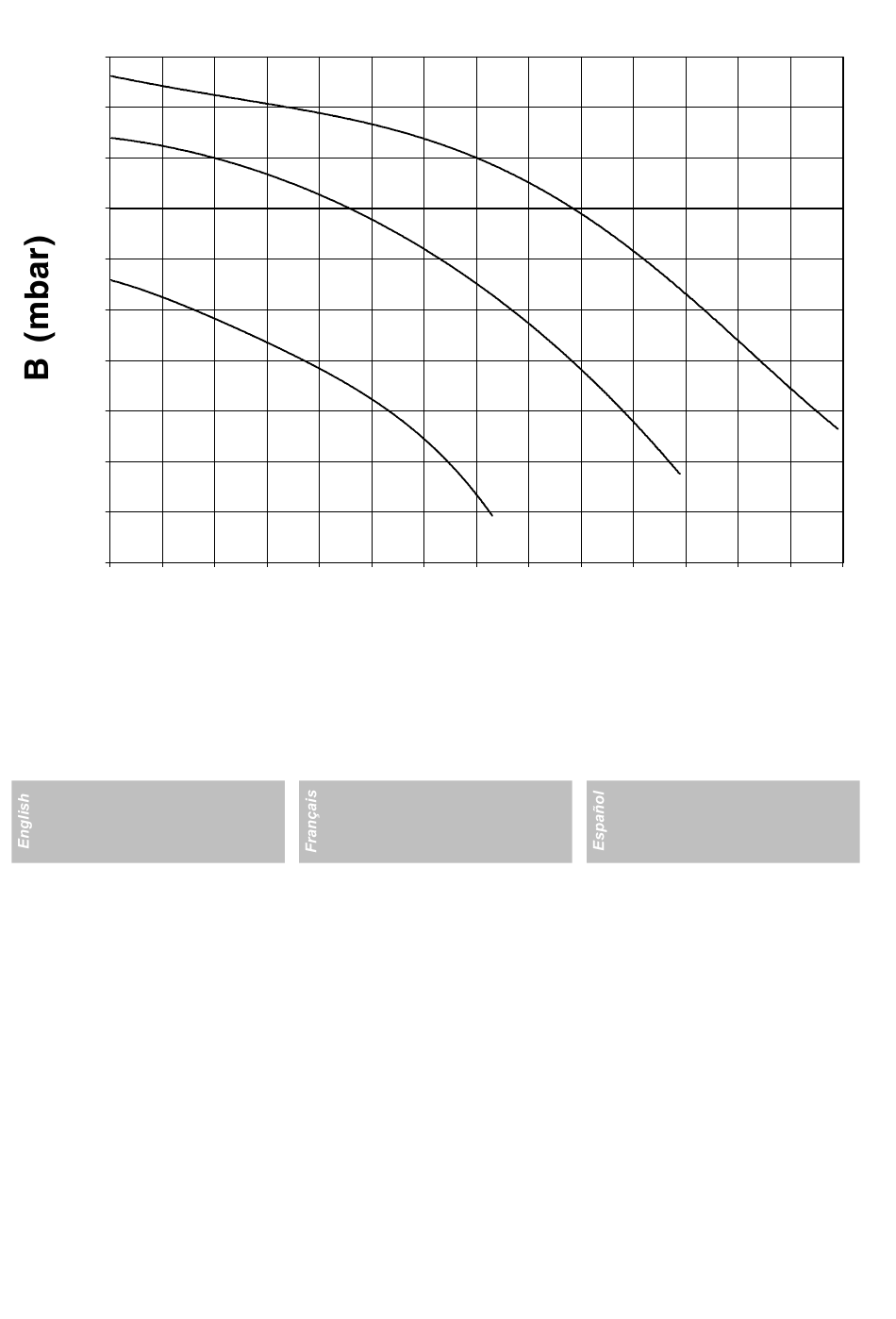

CIRCULATOR RESIDUAL
HEAD
A - Capacity (l/h)
B - Residual head (mbar)
1 - first speed
2 - second speed
3 - third speed
The residual head for CH system is shown in
the following diagram, depending on
capacity. CH pipes are to be dimensioned
considering residual head value available.
Remember that boiler properly operates if
water circulation in heat exchanger is
sufficient. To this purpose, the boiler is
equipped with an automatic by-pass which
regulates proper water capacity to heat
exchanger under any system condition.
200 300 400 500
PRÉVALENCE RÉSIDUELLE
DU CIRCULATEUR
A - Débit (l/h)
B - Prévalence résiduelle (mbar)
1 - première vitesse
2 - deuxième vitesse
3 - troisième vitesse
La prévalence résiduelle de l'installation de
chauffage est représentée en fonction du
débit sur le graphique ci-dessous. Le
dimensionnement des tuyauteries de
l'installation de chauffage doit être effectué
en tenant compte de la valeur de la
prévalence résiduelle disponible. N'oubliez
pas que la chaudière fonctionne
correctement si on a une circulation d'eau
suffisante dans l'échangeur du chauffage.
Dans ce but la chaudière est équipée d'un
by-pass automatique qui régularise le débit
de l'eau dans l'échangeur du chauffage en
fonction des conditions de l'installation.
1
600 700 800 900
A (l/h)
170
3
2
1000 1100 1200
ALTURA DE ELEVACIÓN
RESIDUAL DEL
CIRCULADOR
A - Caudal (l/h)
B - Altura de elevación residual (mbar)
1 - primera velocidad
2 - segunda velocidad
3 - tercera velocidad
La altura de elevación residual para la
instalación de la calefacción está
representada, en función del caudal, por el
siguiente gráfico. El dimensionamiento de
las tuberías de la instalación de la
calefacción se tiene que efectuar teniendo
en cuenta el valor de la altura de elevación
disponible. Hay que tener en cuenta que la
caldera funciona correctamente si en el
intercambiador de la calefacción existe una
suficiente circulación de agua. Para ello, la
caldera está equipada con un by-pass
automático que regula el correcto caudal del
agua en el intercambiador de la calefacción
suficiente bajo cualquier condición de la
instalación.
1300 1400
