M
L
I
H
G
F
E

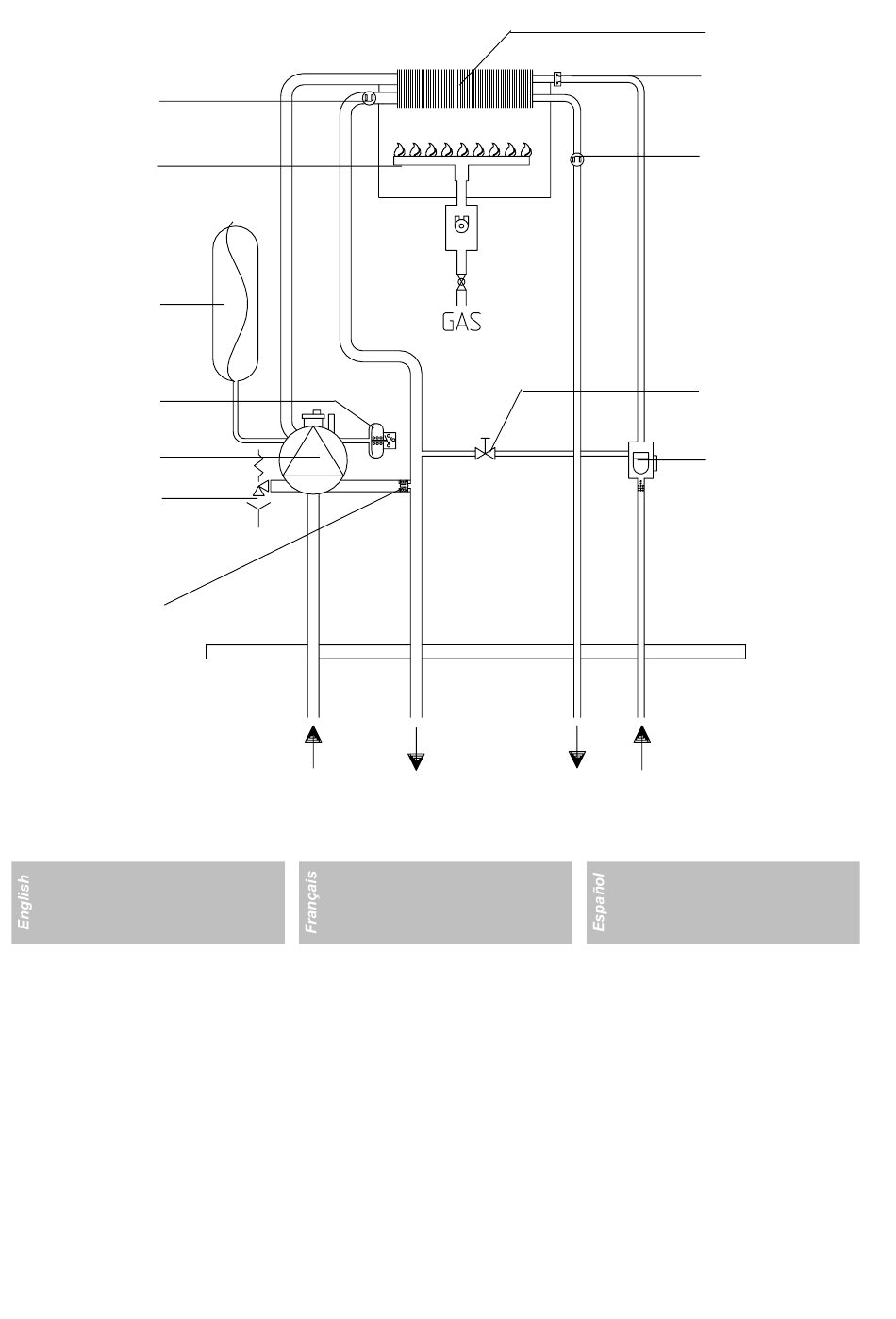

HYDRAULIC CIRCUIT
A. Domestic hot water inlet
B. Domestic hot water outlet
C. Central heating delivery
D. Central heating return
E. Automatic by-pass
F. Safety valve
G. Circulator
H. Water pressure switch
I.
Expansion vessel
L. Burner
M. Primary NTC gauge
N. Dual heat exchanger
O. Flow capacity regulator
P. Domestic hot water NTC gauge
Q. Filling stopcock
R. Flow switch
D
C
CIRCUIT HYDRAULIQUE
A. Entrée sanitaire
B. Sortie sanitaire
C. Départ chauffage
D. Retour chauffage
E. By-pass automatique
F. Soupape de sécurité
G. Circulateur
H. Pressostat eau
I.
Vase d'expansion
L. Brûleur
M. Sonde NTC primaire
N. Echangeur bi-thermique
O. Régulateur de débit
P. Sonde NTC sanitaire
Q. Robinet de remplissage
R. Détecteur de débit
160
N
O
P
Q
R
B
A
CIRCUITO HIDRÁULICO
A. Entrada agua sanitaria
B. Salida agua sanitaria
C. Ida calefacción
D. Retorno calefacción
E. By-pass automático
F. Válvula de seguridad
G. Circulador
H. Presostato agua
I.
Vaso de expansión
L. Quemador
M. Sonda NTC primario
N. Intercambiador bitérmico
O. Regulador de caudal
P. Sonda NTC agua sanitaria
Q. Llave de llenado
R. Flusostato
