G000453

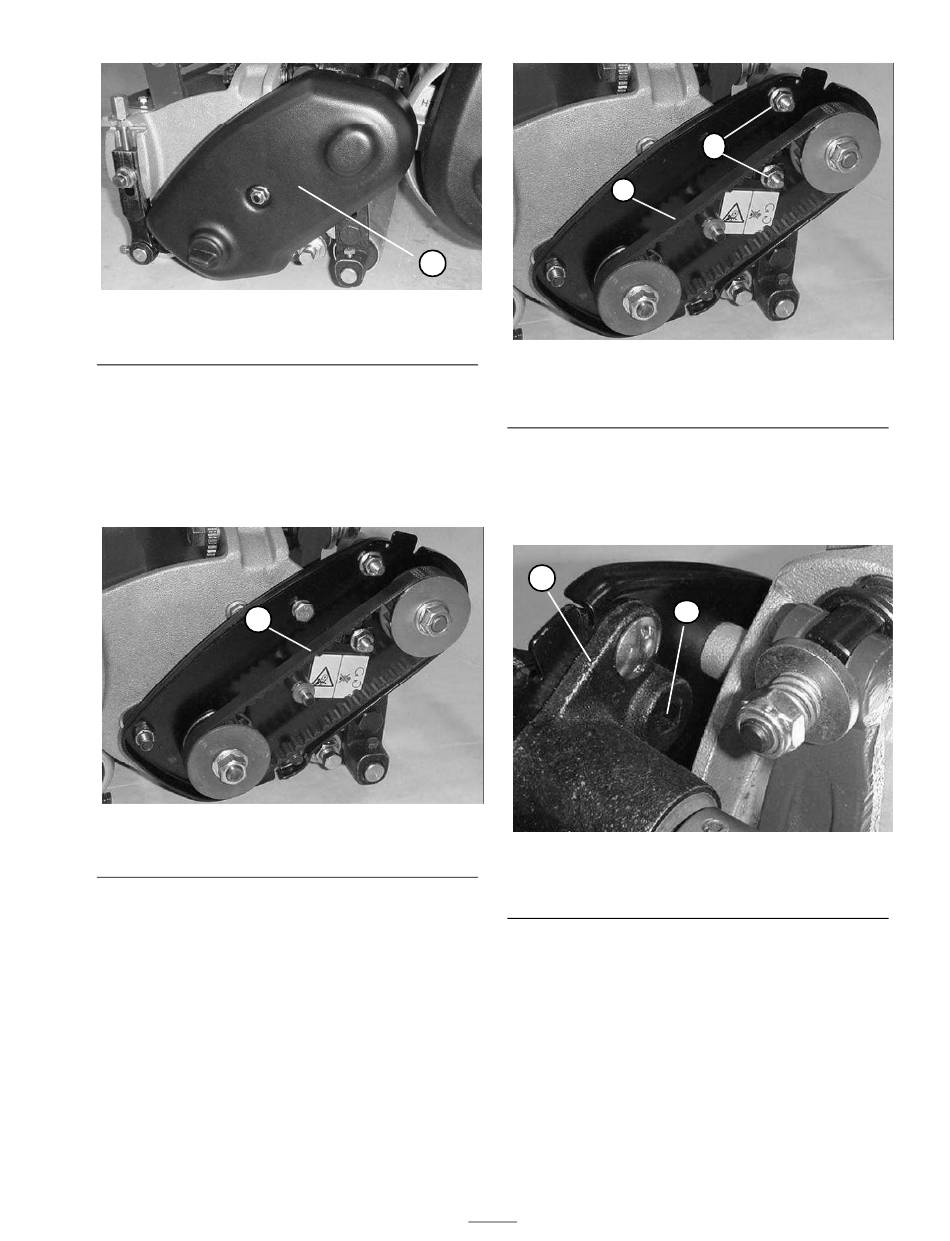

Figura 30
1. Cubierta de la correa
2. Compruebe la tensión presionando la correa
(Figura 31) en el punto intermedio entre las
poleas con una fuerza de 17,8 ± 4,4 N. La
correa debe desviarse 6,4 mm. Si la desviación
no es la correcta, continúe con el paso
siguiente.
1
Figura 31
1. Correa de transmisión al molinete
3. Para ajustar la tensión de la correa:
A. Afloje las tuercas de montaje del
alojamiento del cojinete (Figura 32)
1
1. Correa de transmisión al
molinete
B. Usando una llave dinamométrica de
3/8 pulgadas, gire el alojamiento del
cojinete con una fuerza de 4–4,5 Nm para
ajustar la tensión de la correa (Figura 33)
1
G000454
G000456
1. Alojamiento del cojinete
C. Apriete las tuercas de montaje del
alojamiento del cojinete (Figura 32) No
tense demasiado la correa.
D. Instale la cubierta de la correa.
Correa de transmisión del molinete
(acoplamiento de transmisión)
1. Retire las fijaciones de la cubierta de la correa
y la cubierta para tener acceso a la correa
(Figura 34).
29
2
1
Figura 32
2. Tuercas de montaje del
alojamiento del cojinete
2
Figura 33
2. Llave dinamométrica de
3/8" aquí
G000455
