Mantenimiento de las
correas
Ajuste de las correas
Intervalo de mantenimiento: Cada 100 horas
Compruebe que las correas están correctamente tensadas
para asegurar la operación correcta de la máquina y para
evitar un desgaste innecesario. Compruebe las correas
frecuentemente.
Correa de transmisión del molinete
(molinete)

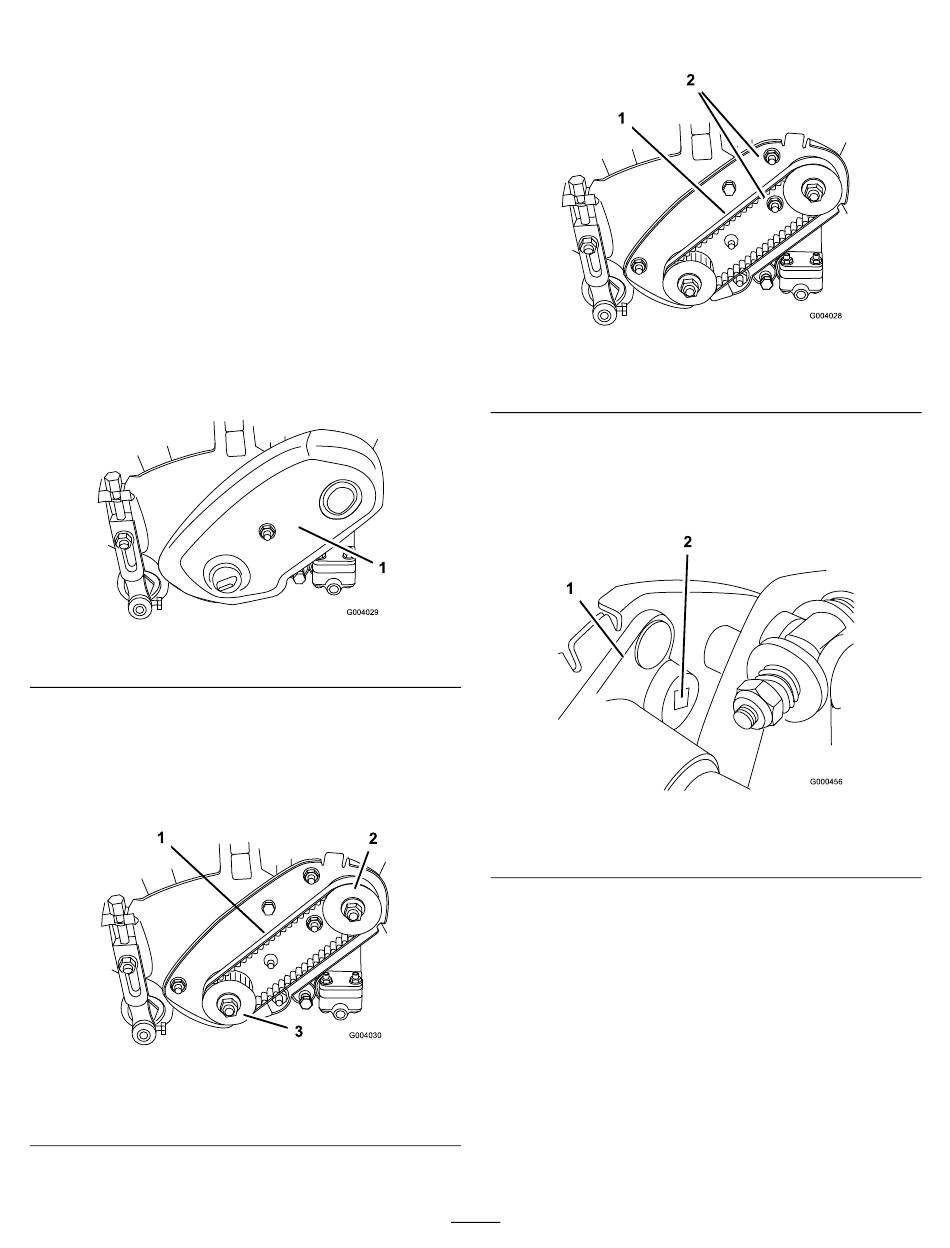

1. Retire las fijaciones de la cubierta de la correa y la
cubierta para tener acceso a la correa (Figura 37).
Figura 37
1. Cubierta de la correa
2. Compruebe la tensión presionando la correa
(Figura 38) en el punto intermedio entre las poleas
con una fuerza de 1,8 ± 0,5 kg. La correa debe
desviarse entre 4,8 y 7,9 mm. Si la desviación no es
la correcta, continúe con el paso siguiente.
Figura 38
1. Correa de transmisión al
molinete
2. Polea de transmisión
3. Para ajustar la tensión de la correa:
3. Polea arrastrada
A. Afloje las tuercas de montaje del alojamiento del
cojinete (Figura 39)
1. Correa de transmisión al
molinete
B. Usando una llave dinamométrica de 3/8 pulgadas,
gire el alojamiento del cojinete con una fuerza de
3,9–4,5 Nm para ajustar la tensión de la correa
(Figura 40)
1. Alojamiento del cojinete
C. Sin variar el ajuste de la llave dinamométrica,
apriete las tuercas de montaje del alojamiento
del cojinete (Figura 39). No tense demasiado la
correa.
D. Instale la cubierta de la correa.
Correa de transmisión del molinete
(acoplamiento de transmisión)
1. Retire las fijaciones de la cubierta de la correa y la
cubierta para tener acceso a la correa (Figura 41).
29
Figura 39
2. Tuercas de montaje del
alojamiento del cojinete
Figura 40
2. Llave dinamométrica de
3/8 pulg. aquí
