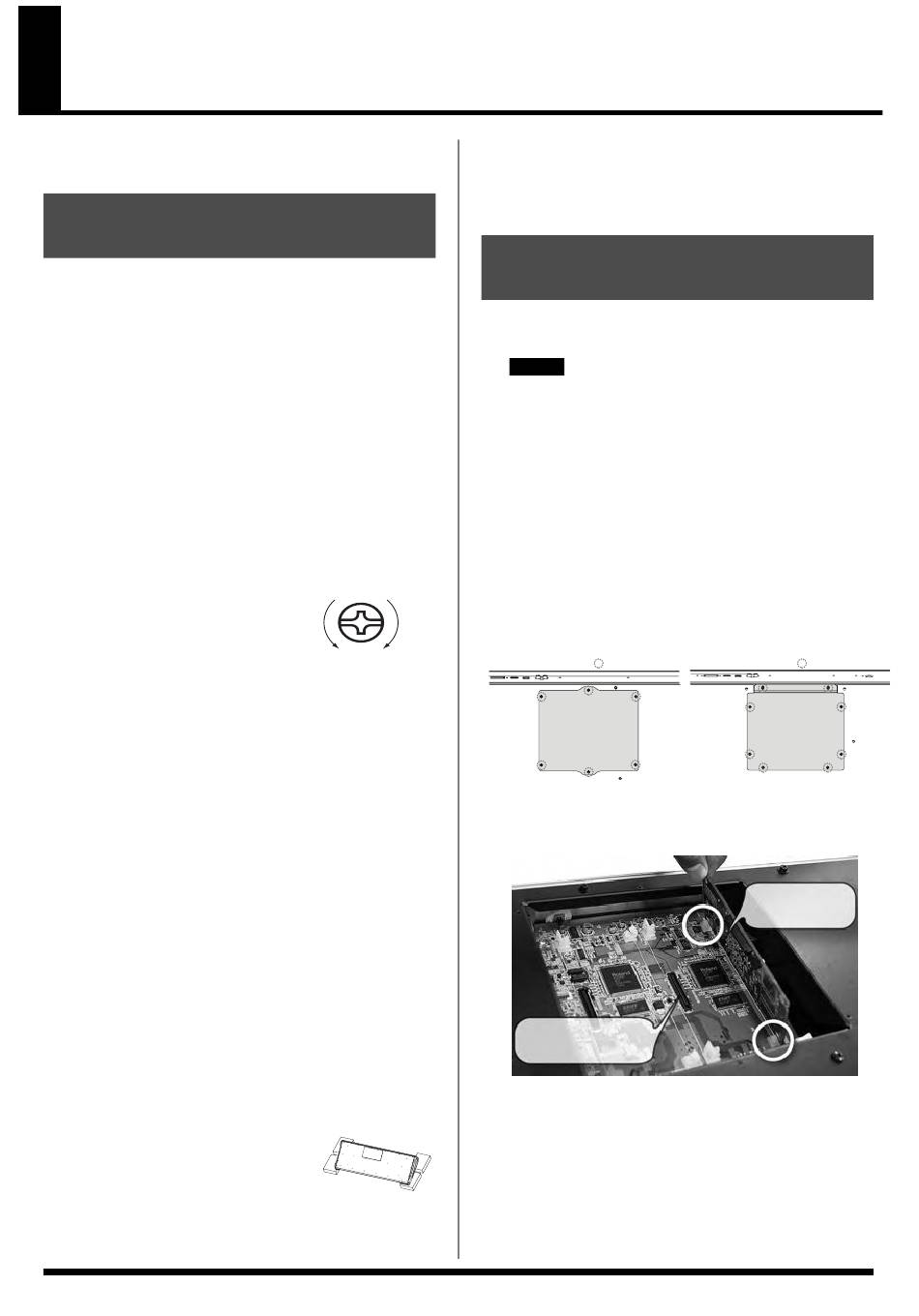

Instalar la tarjeta de ampliación
Puede instalar hasta dos tarjetas de ampliación opcionales (serie
ARX; debe adquirirlas por separado) en el Fantom-G.
Precauciones al instalar una
tarjeta de ampliación
• Para evitar el riesgo de daños en componentes internos que
pueden estar provocados por la electricidad estática, tenga en
cuenta los siguientes puntos al manipular la tarjeta.
1
• Antes de tocar la tarjeta, coja siempre un objeto metálico
(como una tubería de agua) para así descargar toda la
electricidad estática que haya acumulado en su cuerpo.
2
• Al manipular la tarjeta, sujétela siempre por los bordes. Evite
tocar cualquiera de los componentes electrónicos o los
conectores.
5
• Guarde la bolsa en la que le hayan entregado la tarjeta, y
ponga la tarjeta en ella siempre que deba guardarla o
transportarla.
• Utilice un destornillador Phillips adecuado para el tamaño de
tornillo (un destornillador del número 2). Si se utiliza un
destornillador que no sea adecuado, puede dañar la cabeza del
tornillo.
• Para extraer un tornillo, gire el
destornillador en sentido
antihorario. Para apretar los
tornillos, gire el destornillador en
sentido horario.
• Al instalar una tarjeta de ampliación, retire sólo los tornillos
especificados.
• Tenga cuidado que los tornillos que retire no caigan en el
interior del Fantom-G.
• No deje el dispositivo con la cubierta inferior extraída. Una vez
se haya completado la instalación de la tarjeta de ampliación,
asegúrese de volver a colocar la tapa.
• Tenga cuidado de no cortarse con los bordes al instalar la
tarjeta.
• No toque ninguno de los circuitos impresos ni terminales de
conexión.
912
• Nunca fuerce una placa al instalarla. Si no consigue instalarla
correctamente al primer intento, extráigala y vuelva a
intentarlo.
913
• Una vez haya instalado la placa de circuitos, vuelva a
comprobar su trabajo.
914
• Desactive siempre el equipo y desconecte el cable de
alimentación antes de empezar con la instalación de la tarjeta de
circuitos (serie ARX).
915
• Instale sólo la(s) tarjeta(s) de circuitos especificadas (serie ARX).
Retire sólo los tornillos especificados.
• Cuando dé la vuelta a la unidad,
colóquela sobre algunos periódicos o
revistas apoyando las cuatro esquinas o
en ambos extremos para evitar que se
dañen los botones y los controles.
Además, intente orientar el equipo de forma que no se dañen
los botones ni los controles.
304
aflojar
fijar
• Para girar el Fantom-G8, son necesarias al menos dos personas
para levantarlo y girarlo con seguridad. Asegúrese de sujetarlo
firmemente, para evitar lesiones o dañar el instrumento.
• Cuando gire el equipo, sujételo con cuidado para evitar que se
caiga.
Cómo instalar la tarjeta de
ampliación
Instale las tarjetas de ampliación una vez extraída la cubierta del
panel. Las tarjetas pueden instalarse en las ranuras EXP 1–EXP 2.
NOTA
Si instala la tarjeta de ampliación en una ranura diferente de
cuando instaló la ranura al guardar el grupo de directo o grupo
de estudio (es decir, si ha movido de ranura la tarjeta de
ampliación), el sonido no será el mismo que cuando grabó los
datos. Debe instalar la ranura de ampliación en la misma ranura
en la que estaba instalada al guardar el grupo de directo o
grupo de estudio.
1.
Antes de instalar una tarjeta de ampliación, desactive el
Fantom-G y todos los dispositivos conectados y
desconecte todos los cables, incluyendo el cable de
alimentación del Fantom-G.
2.
En el Fantom-G, retire sólo los tornillos indicados en el
siguiente diagrama y retire la cubierta.
fig.30-002.e
Fantom-G6/G7 : parte inferior
Tornillos a extraer
3.
Inserte las dos lengüetas del instrumento en los orificios de
la tarjeta de ampliación de manera que los conectores del
instrumento y la tarjeta de ampliación se alineen.
Connector of the
instrument
* No toque ninguno de los circuitos impresos ni terminales de conexión.
Fantom-G8 : parte inferior
Tornillos a extraer
Connector of the
expansion board
