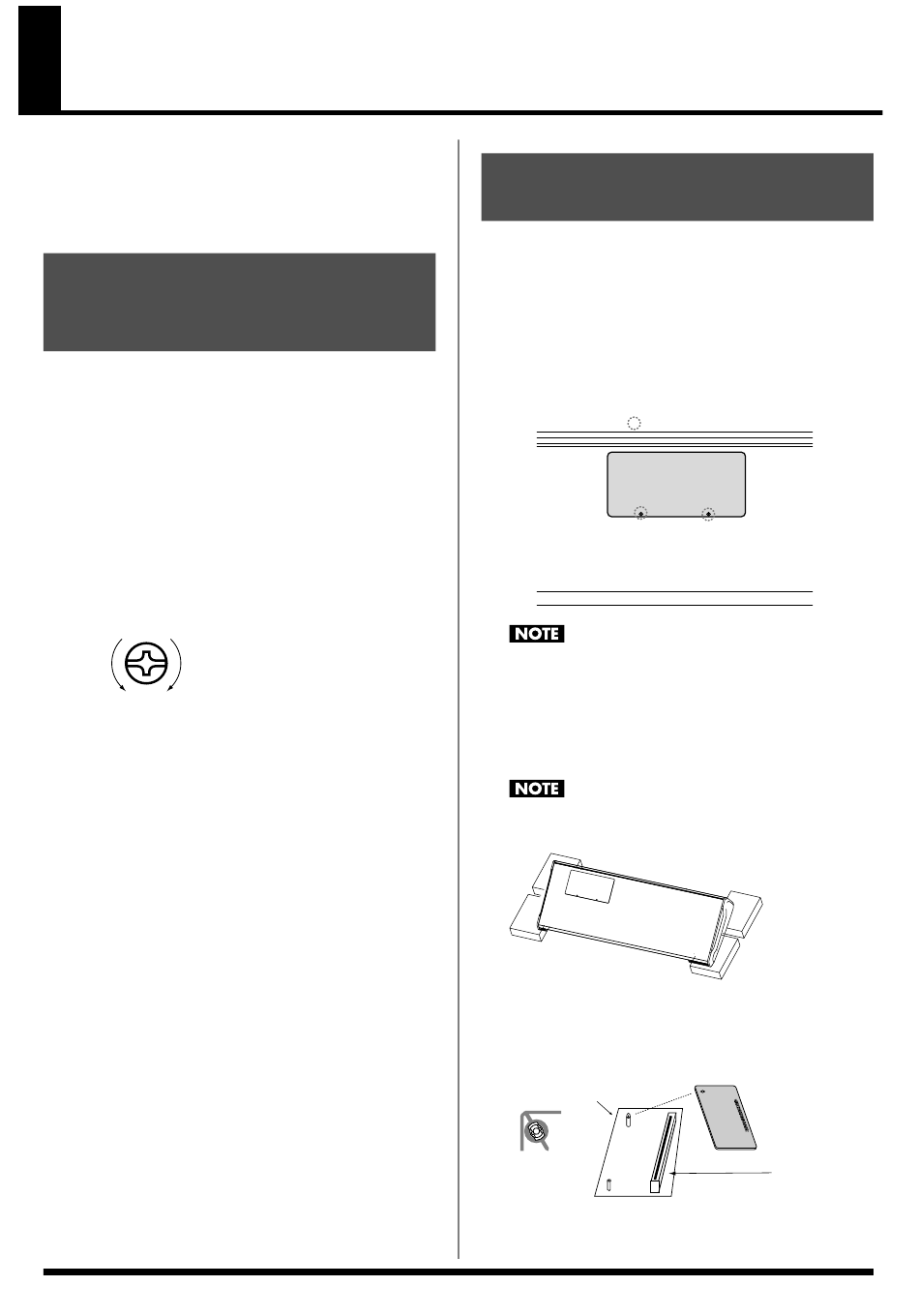

Instalar la Placa de Ampliación de Ondas
Puede instalar una Placa de Ampliación de Ondas (Serie SRX;
suministrada por separado) en el JUNO-G.
Las Placas de Ampliación De Ondas almacenan datos de onda,
patches y sets de percusión y equipando al JUNO-G con estas placas
puede ampliar mucho su paleta de sonidos.
Precauciones a Observar al
Instalar la Placa de
Ampliación de Ondas
901
• Para evitar el riesgo de provocar daños en los componentes
internos ocasionados por cargas de electricidad estática, siempre
que maneje la placa, observe los siguientes puntos:
• Antes de tocar la placa, toque un objeto metálico (como una
cañería de agua) para quitarse cualquier carga de electricidad
estática que lleve Vd.
• Al manejar la placa, debe hacerlo tocando sólo sus bordes.
Evite tocar los componentes electrónicos o conectores.
• Utilice un destornillador tipo estrella del tamaño apropiado para
el tornillo (uno del número 2). Si utiliza un destornillador de otro
tamaño, puede dañar la cabeza del tornillo.
• Para quitar un tornillo, gire el destornillador en el sentido
contrario a las agujas del reloj. Para apretarlos, gírelo en el
sentido de las agujas del reloj.
fig.Screw.e
aflojar
apretar
• Al instalar la placa, y retire con cuidado sólo los tornillos especi-
ficados
• Tenga especial cuidado de evitar que los tornillos que retira no
caigan dentro del JUNO-G.
• No se olvide de volver a colocar la tapa inferior. Una vez
terminada la instalación de la Placa de Ampliación de Ondas,
cerciórese de reemplazarla .
• Tenga cuidado de no cortarse en el borde de la abertura donde se
instala la placa.
911
• No toque los circuitos o terminales de conexión.
912
• Nunca fuerce la placa al instalarla. Si no cabe correctamente,
retírela y vuelva a intentarlo de nuevo.
913
• Una vez terminada la instalación, compruebe su trabajo.
174
Cómo Instalar una Placa de
Ampliación de Ondas
Instale la Placa de Ampliación de Ondas después de retirar la tapa
del panel inferior.
1.
Antes de instalar la Placa, apague el JUNO-G y todos los
aparatos conectados a éste, desconecte todos los cables,
inclusive el del adaptador AC.
2.
Retire del JUNO-G sólo los tornillos indicados en la figura y
retire la tapa.
fig.Exp1.e
JUNO-G : inferior
Tornillos que debe retirar
928
Cuando le dé la vuelta a la unidad, coja papeles de periódico o
revistas y colóquelos debajo de las cuatro esquinas o a ambos
lados del aparato para evitar que los botones y los controles
sufran daño alguno. Además, debería intentar orientar la
unidad de manera que los botones y los controles tengan menos
posibilidades de resultar dañados.
929
Cuando le dé la vuelta a la unidad, hágalo con cuidado para
evitar que se le caiga o se le vuelque.
fig.Exp2
3. Inserte el conector de la Placa de Ampliación de
Ondas en un conector de una ranura, mientras de
forma simultánea inserta los soportes para placas en
los agujeros de la Placa de Ampliación de Ondas.
fig.Exp3.e
Soporte para placa
Colóquela de esta
forma antes de
instalarla.
Conector
