uporabu dati i sigurnosne napomene i informacije za
namjensko korištenje.
Priključak i ispitivanje ubrizgivača Common Rail za ko‐
mercijalna vozila nalazi se u DCI 200 Help Centru.
---
1.5

Jamstvo i odgovornost

Na našim proizvodima ne smiju se provoditi nikakve iz‐
mjene. Naši proizvodi smiju se upotrebljavati samo s
originalnim priborom i originalnim rezervnim dijelovima.
U suprotnom se gubi pravo na sve jamstvene zahtjeve.
---
1.6 Mitgeltende Unterlagen
• 1 689 989 548 – Originalbetriebsanleitung DCI 200
• 1 689 978 666 – Montageanleitung 1 687 010 209
(Zubehörsatz für Bosch Nkw Common Rail Injektoren
4.2)
• DCI 200 Help Center– Online-Hilfe für 1 687 010 209.
Aufruf erfolgt in der Software "DCI" über die Schalt‐
fläche <?>.
---
2.

Opis proizvoda

2.1 ---

Namjenska upotreba

Komplet pribora 1 687 010 209 sadrži mehaničke pri‐
ključne adaptere i električne adapterske vodove za pri‐
ključak i ispitivanje ubrizgivača Common Rail za komer‐
cijalna vozila društva Bosch CRIN 4.2 (u nastavku:
Bosch CRIN) u kombinaciji s ispitnim stolom za ubrizgi‐
vače Common Rail DCI 200.
Bosch CRIN moraju se ispitati i izmjeriti prema uputa‐
ma.
1 687 010 209 namijenjen je samo za komercijalnu i ne‐
privatnu upotrebu.
---
2.2

Predvidiva zloupotreba

Zloupotreba ( ) s odgovarajućom propisnom upora‐
bom ( ):
 Primjena ručno izrađenih ispitnih postupaka s po‐
grešnim parametrima.
 Primijenite samo ispitne postupke koje je propisao
Bosch.
 Ispitivanje oštećenih ili neočišćenih ubrizgivača.
 Prije stezanja ispitajte i očistite ubrizgivače prema
Bosch smjernicama.
...
2.3

Opseg isporuke

Naziv
1x Priključni adapter Ax1
5x O-prsten 18,4 x 2,7 mm za priključni adap‐
ter
1x Crijevni vod
1x redukcijska matica M16x1,5
1x Adapterski vod za Bosch CRIN 4.2
1x Stezaljka
1x Mjerač protoka
2x Vijak s cilindričnom glavom
1x Ulazni filtar
Robert Bosch GmbH
Naziv
1x Distantna pločica
2x O-prsten
1x upute za rad
---
2.4

Dodatni pribor

Ostale informacije: Internetska stranica Bosch
Automotive Service Solutions za konfiguraciju va‐
še opreme za ispitivanje i popravak:
component-test.bosch-automotive.com/en/en/share-
dActions/countrySelector
---Separator---
3. Opis uređaja
---Separator---
3.1

Crijevni vod 1 680 712 396

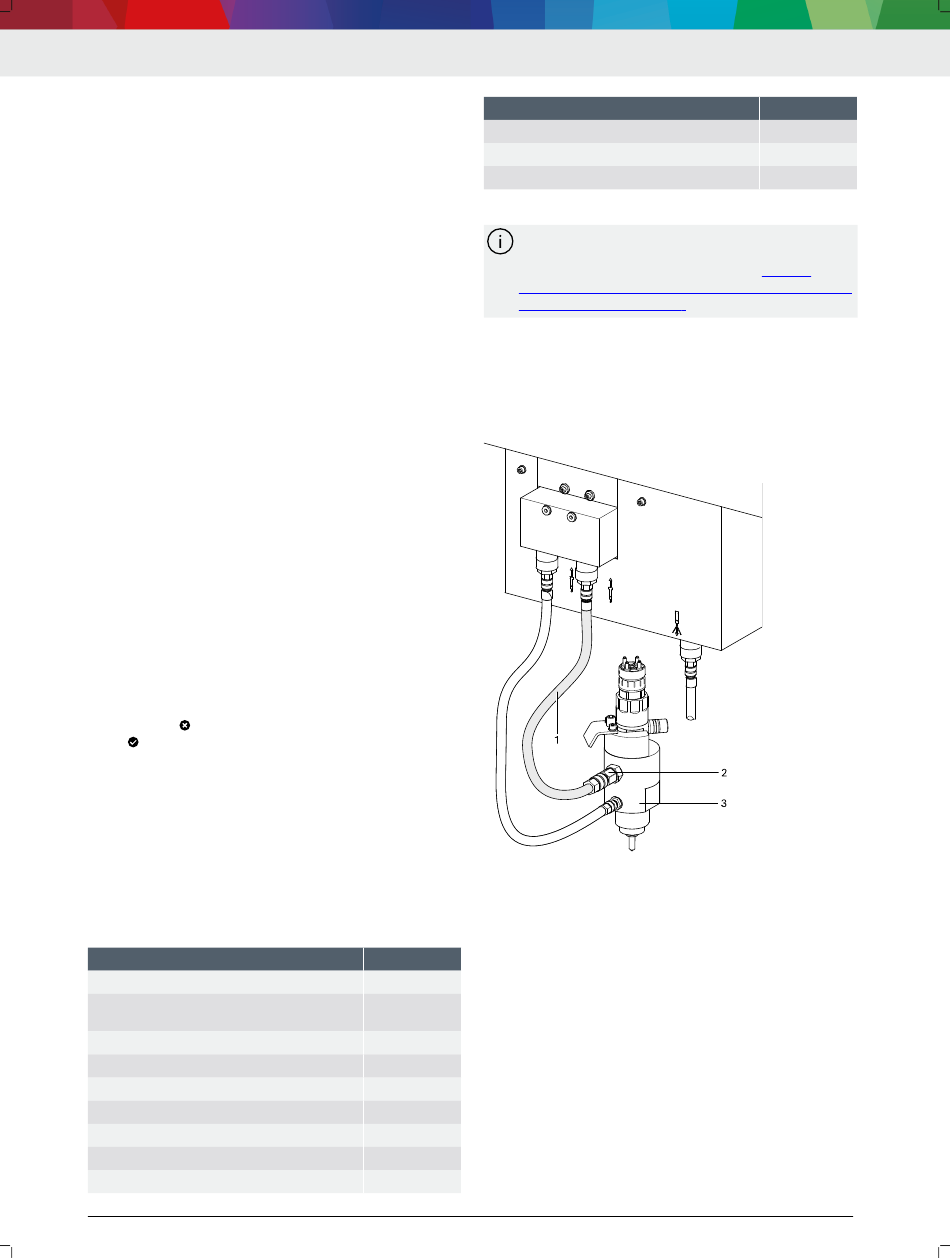

Crijevni vod 1 680 712 396 za priključivanje na priključ‐
ni adapter Ax1.
(1) Crijevni vod 1 680 712 396
(2) Priključak pojačala tlaka (DV) za povratne količine
(3) Priključni adapter
---
3.2 Priključni adapter Ax1
Priključni adapter za prihvat Bosch CRIN za ispitivanje.
Predmetni broj
Držačem za pritiskivanje
1 685 720 379
ključni adapter te se za demontažu izvlači iz adaptera.
- Priključite crijevni vod 1 680 712 396 na priključak po‐
jačala tlaka (DV) za povratne količine (2). Priključite cri‐
jevni vod za povratne količine 1 680 712 382 na priklju‐
1 680 712 396
čak magnetnog ventila za povratne količine (3).
1 683 345 070
1 684 465 867
-
1 687 224 309
-
1 687 434 081
1 687 010 209 | 49 | hr
Predmetni broj
-
1 680 210 539
1 689 989 560
https://
.
(1)
Bosch CRIN gura se u pri‐
