los pernos de montaje de la caja de almace-
namiento a 160 lbf·ft (217 N·m). Vea la
3
2
1
05/04/2010
1. Larguero del chasis
2. Caja de almacenamiento de cilindros de
combustible CNG
3. Pernos de montaje (12 de cada lado)

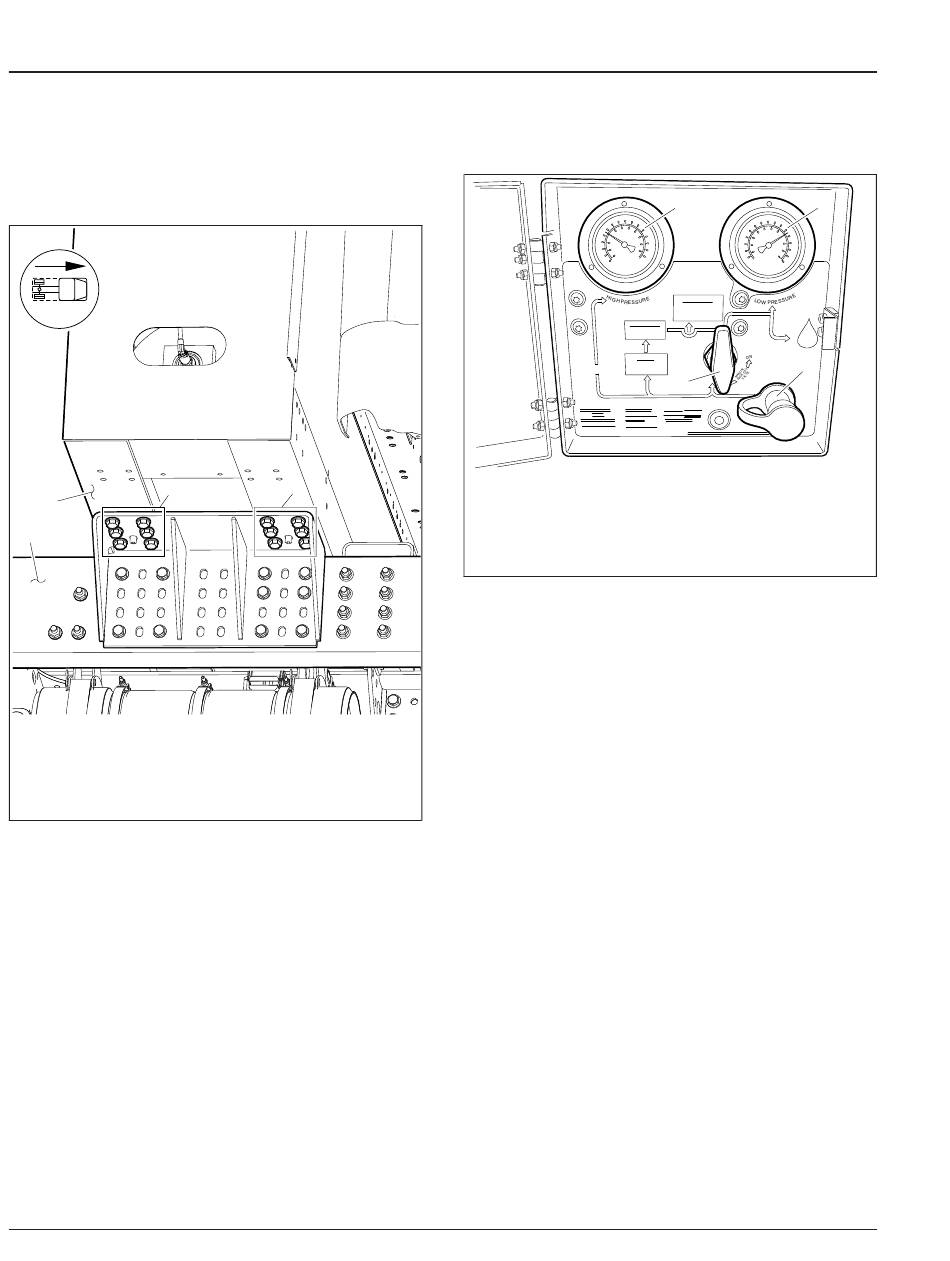

Figura 9, Soporte de montaje de la caja de
almacenamiento de cilindros de combustible (lado del
pasajero)
NOTA: Durante la inspección inicial de preen-
trega (PDI), apriete los pernos de montaje de la
caja de almacenamiento (que se muestran en la
Figura
9) a 180 lbf·ft (244 N·m).
4. Revise la lumbrera de llenado de combustible
para ver si hay indicios de daños o fugas.
Asegúrese de que el guardapolvo de la lum-
brera, y el anillo "O" de dentro de la lumbrera no
falten, y que estén en buenas condiciones. Vea
la
Figura
10.
5. Revise los medidores de presión de la caja de
combustible para ver si hay grietas. Asegúrese
de que haya agujas indicadoras, y que fun-
47/10
Figura
9.
04/30/2010
3
6. Asegúrese de que haya tapas azules en todos
f470555
7. Revise los componentes siguientes para determi-
REGULATOR
INSPECT PRESSURE
RELIEF DEVICE
EVERY 2000 MILES
FILTER
DRAIN HOUSING
EVERY 1500 MILES
3600 PSIG MAX.
REPLACE ELEMENT
SERVICE PRESSURE
EVERY 3000 MILES
1. Medidor de alta presión
2. Medidor de baja presión
3. Válvula de corte manual de combustible
4. Lumbrera de llenado de combustible, y guardapolvo
Figura 10, Panel de combustible GNC
cionen. Revise los diales de los medidores para
determinar si son exactos y si se pueden leer.
los aparatos de alivio de presión. Cada cilindro
de combustible está equipado con dos tapas
(una en cada extremo), las cuales se pueden ver
en la parte trasera de la caja de almacenamiento
de los cilindros de combustible CNG. Una tapa
está ubicada en la válvula de alivio de presión,
del lado interior de la caja de cilindros CNG,
junto a la línea de salida de combustible. Revise
la válvula de alivio primaria, ubicada en el lado
interior de la caja de combustible CNG, para ver
si tiene indicios de daño o fugas.
nar si tienen indicios de daño o fugas:
• válvula de corte manual de combustible
• válvulas de corte de los cilindros de com-
bustible (vea la
• mangueras y acoplamientos de líquido re-
frigerante
• líneas y acoplamientos de combustible
• todo acoplamiento, toda conexión y toda
junta
Manual de mantenimiento 108SD y 114SD, Agosto 2011
Combustible
2
1
CYLINDERS
INSPECT CYLINDERS
EVERY 36 MONTHS
OR 36000 MILES
WHICHEVER OCCURS FIRST
NATURAL
GAS
VEHICLE
110 PSIG
OPEN VALVE
SLOWLY
4
3
f470556
Figura
11)
