Regole generali per le tubature
Tubatura di aspirazione

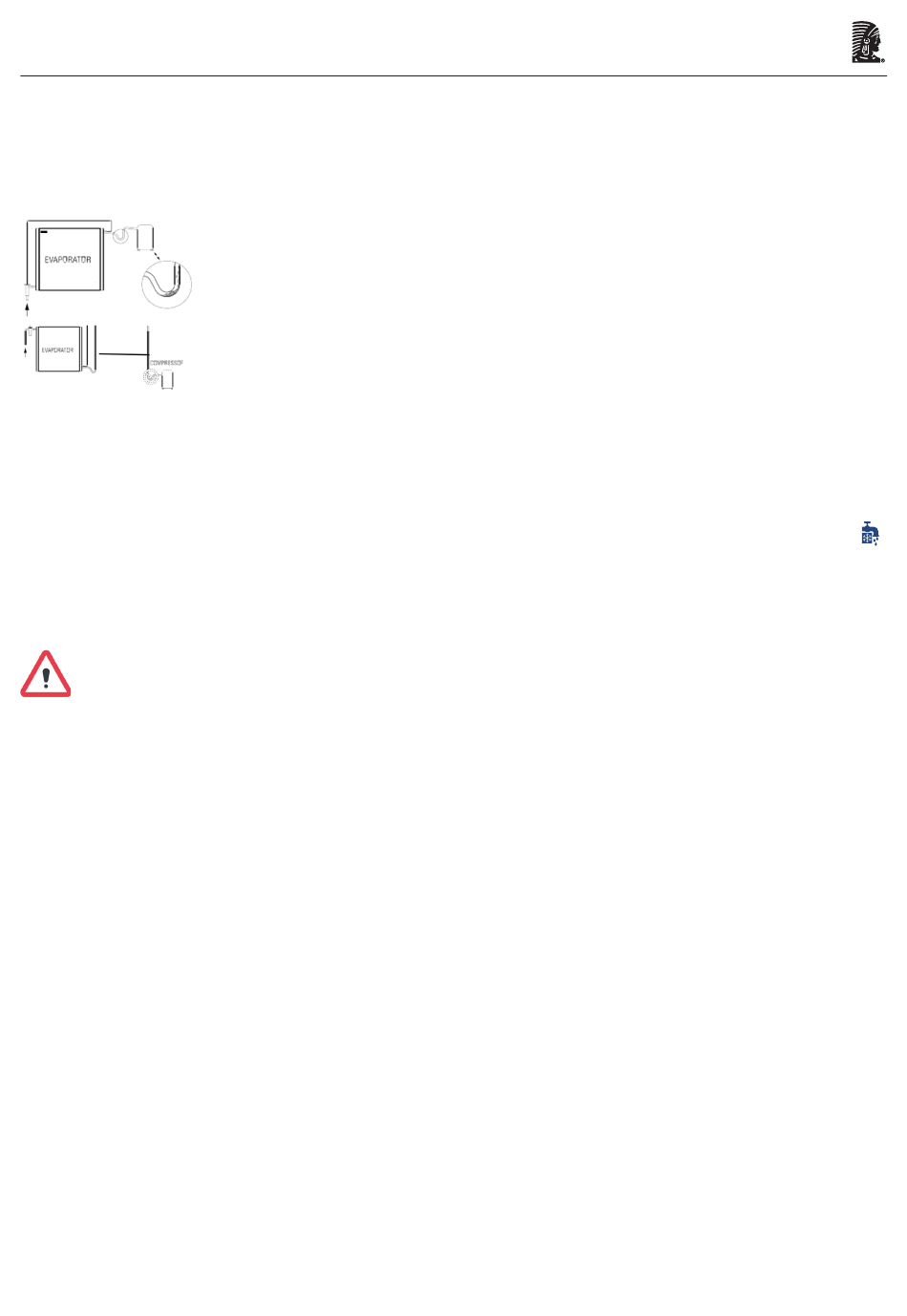

Nel caso in cui il compressore sia situato allo stesso livello
dell'evaporatore o ad un livello inferiore è raccomandato di avere il
punto alto della tubatura di aspirazione al di sopra dell'evaporatore.
Tubatura del liquido
Le perdite di carico devono essere limitate. Gli accessori installati sulla
linea del liquido (filtro disidratatore, elettrovalvola, spia del liquido...)
provocano delle perdite di carico, molto spesso non trascurabili.
La concezione dei compressori rotativi è tale che lo scarico ed il carico
addizionale di refrigerante non possano essere effettuati.
4.8. Collegamenti elettrici
Procedere con i collegamenti elettrici assicurandosi di
non essere connessi alla tensione di rete. Durante tutti gli
interventi occorre assicurarsi che i circuiti di potenza e di
comando non siano sotto tensione.
Assicurarsi che non vi sia alcun rischio di creare un'atmosfera
potenzialmente infiammabile, dopo una perdita di refrigerante.
Tutti i cablaggi sul sito devono essere conformi alle norme in vigore
nel paese interessato (IEC60204 / IEC60335). Secondo la norma
IEC60335, grado di inquinamento.
Considerare un grado di inquinamento 3, secondo IEC60335, per
determinare le distanze di dispersione e altre distanze di isolamento
di sicurezza.
AVVERTENZE
Per preservare la qualità delle unità Tecumseh ed assicurarne un buon
funzionamento, è consigliato di:
• Verificare la compatibilita della tensione di alimentazione
dell'installazione con quella dell'unità di condensazione (vedere
etichetta segnaletica).
• Verificare la compatibilità dello schema elettrico dell'unità con quello
dell'installazione.
• Dimensionare i cavi di connessione (potenza, comando) in funzione
delle caratteristiche dell'unità installata.
• La linea di alimentazione elettrica dovrà essere protetta e
comprendere una linea di messa a terra.
• Effettuare le connessioni elettriche allo stato dell'arte, in conformità
alle norme vigenti nel paese.
• Durante la sostituzione di un componente, assicurarsi della continuità
della messa a terra.
• Si consiglia inoltre di aggiungere un controllore di fase sulla linea di
alimentazione delle unità equipaggiate con compressori Scroll trifase.
Per quanto concerne il protettore è imperativo utilizzare quello fornito
assieme al compressore, non sono accettati protettori differenti, anche
28 • www.tecumseh.com
La funzione è quella di far ritornare al
compressore il refrigerante gassoso
dall'evaporatore. In pratica le tubature
di aspirazione sono generalmente
concepite per limitare la perdita di
carico. Nel caso il compressore sia
situato ad un livello superiore rispetto
all'evaporatore sono necessarie delle
tubature montanti in cui la velocità
dei gas sia sufficiente a trascinare
correttamente l'olio.
se con caratteristiche e tempi di intervento simili. Tutti i compressori
della gamma Tecumseh sono protetti da un organo di protezione esterna
o interna, il cui principio di funzionamento è basato sulla combinazione
di temperatura e corrente assorbita. Come tutti gli organi di protezione,
questi elementi di sicurezza staccano l'alimentazione del compressore
nel caso in cui lavori al di fuori della finestra di funzionamento standard
definita da Tecumseh.
4.9. Collegamento dei componenti
Per collegare i componenti fare riferimento allo schema elettrico
(legenda schemi elettrici simboli: vedere appendice 8).
• Collegare tutti gli apparecchi di regolazione e di sicurezza installati
sulla macchina.
• Bloccare il cavo/i con i morsetti messi a disposizione sul gruppo.
• Dopo aver eseguito il cablaggio, chiudere il quadro elettrico.
4.10. Collegamento per il recupero del calore
Alcuni modelli Silensys® Advanced sono predisposti per essere collegati
a un sistema di recupero del calore. A questo scopo :
A. Rimuovere i tappi e collegare il circuito del refrigerante al sistema di
recupero del calore, vedi Appendice 5: Funzione di recupero del calore.
B. Chiudere la valvola di bypass (posizione di recupero di calore
vedere appendice 5 figura 2.
C. Per il recupero totale del calore, vedere l'appendice 5, figura 3:
a) Il segnale di avvio del compressore può essere rilanciato tramite i
contatti 13 e 14 del contattore del compressore KM1.
b) L'alimentazione del ventilatore del condensatore può essere
controllata tramite i terminali 5 e 6 attraverso la fase del ventilatore.
Tecumseh consiglia:
• Per evitare perdite di calore e ottimizzare il recupero del calore,
isolare il tubo di mandata tra il compressore e il raccordo, nonché le
tubazioni tra l'unità e il recuperatore di calore.
• Per facilitare la manutenzione, aggiungere valvole di intercettazione
all'ingresso e all'uscita dei tubi di recupero del calore.
Le unità vengono consegnate con la valvola di bypass aperta per
consentire alla condensa di entrare nell'unità condensante.
Diametri dei raccordi, vedi appendici.
5. ATTIVAZIONE
I nostri compressori sono progettati per funzionare ad una temperatura
ambiente massima di 46°C. Questa temperatura non deve essere
superata.
Per ottimizzare la quantità di fluido frigorifero all'interno dell'impianto
occorre rispettare le regole base.
Per le differenti condizioni di lavoro del compressore, occorre non
superare mai la pressione massima consentita (vedere l'etichetta con
i dati di targa). Nel caso esistesse un condotto a parete singola tra il
fluido refrigerante e la possibile acqua presente nell'evaporatore (es.
Evaporatore ad acqua), e nel caso si avesse una perdita attraverso
questa parete, il refrigerante potrebbe fuoriuscire dall'impianto e
l'acqua penetrare all'interno, creando uneffetto vapore.
Senza l'organo di sicurezza il compressore si comporterebbe come un
generatore di vapore e il riscaldamento del motore genererebbe un
forte aumento di pressione.
La distruzione dell'isolante vetroso su uno dei morsetti di alimentazione
elettrica del compressore, causata ad esempio da uno choc fisico
esterno, può creare un foro attraverso il quale si avrebbero fuoriuscite
di refrigerante e di olio.
Al contatto con una scintilla questa miscela potrebbe infiammarsi.
Indipendentemente dal tipo di lavoro o manutenzione da effettuare
sul sistema frigorifero, è possibile limitare questo tipo di rischi con la
),
