Si el icono aparece en el display, significa que la presión ha
disminuido por debajo del límite mínimo permitido para la
elaboración seleccionada.
Eléctrico:
Colocado en el cuerpo antorcha (micro interruptor) para
evitar que existan tensiones peligrosas en la antorcha,
cuando se sustituyen la tobera, el difusor, el electrodo o el
porta tobera.
QUITE SIEMPRE LA ALIMENTACIÓN al generador de
corte para poder realizar los trabajos de mantenimiento
en la antorcha (por ej. retire/sustituya y/o controle el
estado de los consumibles y de las pantallas).
ESPERE SIEMPRE que el post gas se haya acabado
antes de apagar el generador.
No eliminar o cortocircuitar los dispositivos
Utilice
solamente
ELETTRO C.F.
.
Sustituir siempre eventuales partes dañadas del aparato
de la antorcha con material original ELETTRO C.F.
No hacer funcionar el aparato sin las tapas.
Sería peligroso para el operador y para las personas que se
encontrasen en el área de trabajo e impediría al aparato un
enfriamiento adecuado.
Bloqueo contraseña
En caso de que la función contraseña esté activada y
no se introduzca el código de manera correcta, la máquina
se bloqueará, aparecerá este icono y ya no se podrá
acceder al menú de configuración de los parámetros de
corte.
Ausencia de fase de alimentación
PHASE
MISSING
Si se visualiza este mensaje, la máquina señala que una de
las 3 fases de alimentación está ausente.
Tecla de la antorcha presionada en el encendido
RELEASE
START
BUTTON
Si se visualiza este mensaje, la máquina señala que el
mando de start (manual o por CNC) ya está activo.
Para restablecer el funcionamiento correcto, hay que
desactivar el mando de start, apagar y volver a encender el
generador.
Bloqueo antorcha (ausente o no reconocida)
Si aparece esta imagen, la máquina señala que no se ha
conectado ninguna antorcha o que se ha conectado una
antorcha no válida.
Para restablecer el funcionamiento correcto, hay que apagar
la máquina, conectarle una antorcha válida y original de
entre los disponibles y volver a encender la máquina.
Generador
ART.461
ANTORCHAS
ECF-71
VÁLIDAS
ECF-131
ECF-181
repuestos
originales
marcados
ART.453
ECF-71
-----------
ECF181
Bloqueo portaboquilla retirado o contacto CNC abierto
Si aparece esta imagen, la máquina señala que la función
START CNC está activa y hay que comprobar que el
portaboquilla no se haya retirado y/o que el contacto externo
de la antorcha automática no se haya quedado abierto (de
hecho, este último debe ser cortocircuitado para el
funcionamiento correcto del start por cnc)

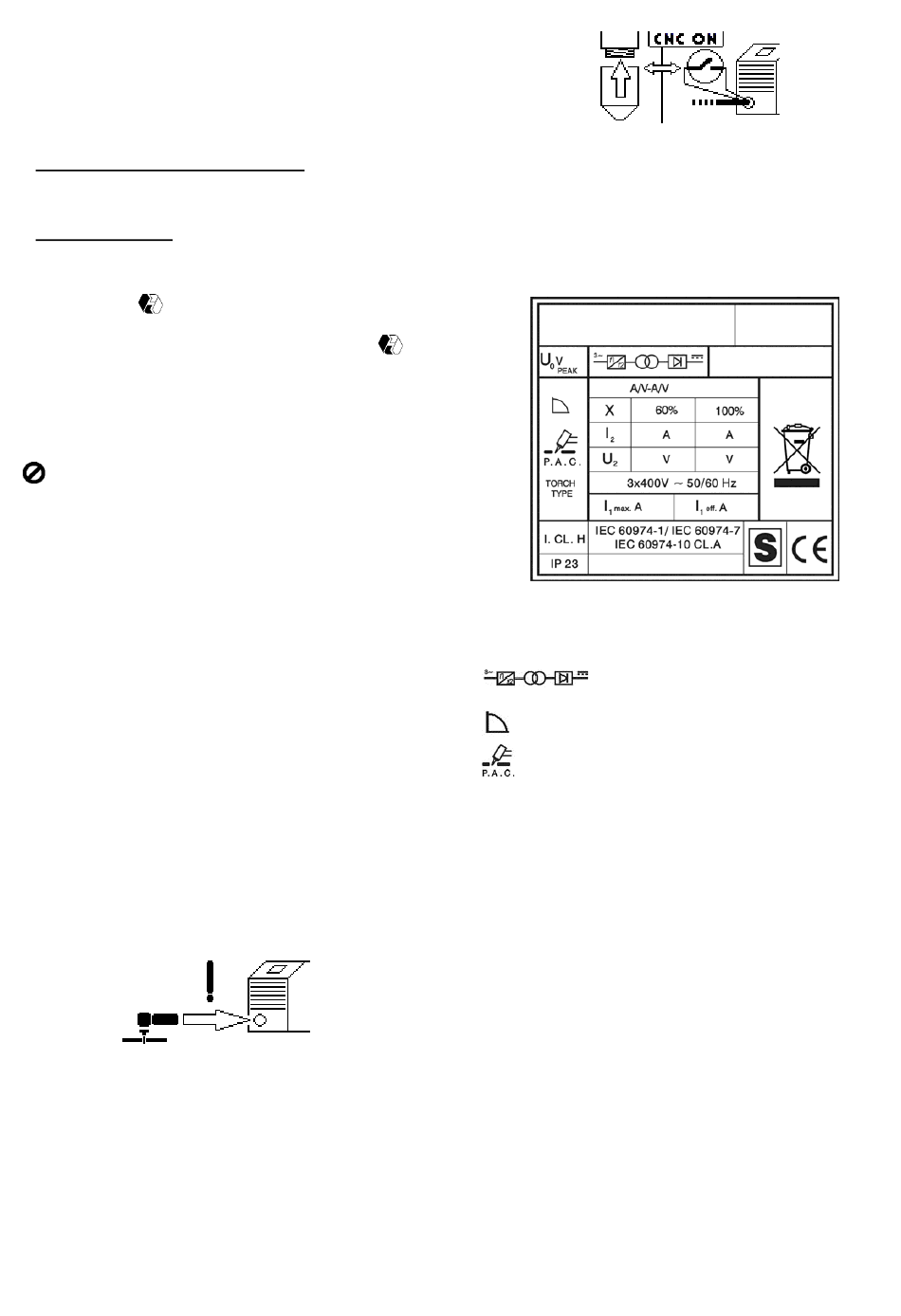

1.4. EXPLICACIÓN DE LOS DATOS TÉCNICOS
.
IEC 60974-1 ....... El aparato ha sido construido según
IEC 60974-7
IEC 90974-10
Cl. A .................... Máquina para uso industrial y profesional.
.................... Característica descendiente.
................... Adapto para el corte al plasma.
TORCH TYPE .... Tipo de antorcha que debe ser utilizada
U0 ....................... Tensión en vacío secundaria.
X ......................... Factor de trabajo porcentual. El factor de
I
......................... Corriente de corte.
2
U
....................... Tensión
2
U
....................... Tensión nominal de alimentación.
1
3~ 50/60Hz ........ Alimentación trifásica 50 o 60 Hz.
I
Max ................. Corriente
1
I
eff. .................. Es el máximo valor de la corriente efectiva
1
IP23 ................... Grado de protección del armazón.
52
estas normas.
.. Convertidor estático de frecuencia trifásico
transformador-rectificador.
con este aparato para formar un sistema
seguro.
trabajo expresa el porcentaje de 10
minutos en el que el aparato puede
trabajar a una determinada corriente I
tensión U
sin causar recalentamientos.
2
convencional
corriente de corte I
. Esta tensión depende
2
de la distancia entre la tobera y la pieza
por cortar. Si esta distancia aumenta,
también la tensión de corte aumenta y el
factor de trabajo X% puede disminuir.
máx.
absorbida
correspondiente corriente I
absorbida
considerando
trabajo.
Normalmente,
corresponde a la capacidad del fusible (de
tipo retardado) que se utilizará como
protección para el aparato.
Grado 3 como segunda cifra significa que
y
2
secundaria
con
a
la
y tensión U
2
2.
el
factor
de
este
valor
