MANUAL DE INSTRUÇÃO PARA APARELHO DE CORTE AO PLASMA
a máquina exibe as velocidades de corte aconselhadas; o valor expresso após a letra "q" (Fig. 4 Ref. E) é a velocidade aconselhada para um corte de
qualidade, o valor exibido após a letra "m" (Fig. 4 Ref. E), ao invés, é a velocidade aconselhada para produções em quantidade.
F) BICO ACONSELHADO:
Este ícone (Fig. 4 Ref. F) exibe o tamanho do bico a ser utilizado, o valor é configurado automaticamente conforme a corrente de corte.
G) CORRENTE DE CORTE:
Selecionando este ícone (Fig. 4 Ref. G), é possível modificar a corrente de corte. Em modalidade automática será mostrada a corrente de corte aconselhada
com base na espessura, no tipo de material a ser cortado e na velocidade de corte (em caso de modificação da espessura, a máquina irá sempre propor a
corrente máxima, procurando deste modo a máxima produtividade e velocidade de corte possível).
H) PRESSÃO DO GÁS DE CORTE:
O ícone indica se o sistema está em modalidade de regulação do gás automática ou manual, neste último caso será possível selecionar o ícone e modificar o
valor de pressão conforme se desejar; no ecrã será exibida, em tempo real, a pressão de corte.
IMPORTANTE:
ANTES DA INSTALAÇÃO, DO USO OU DE QUALQUER
TIPO DE MANUTENÇÃO
CONTEÚDO DESTE MANUAL E DO MANUAL "NORMAS
DE SEGURANÇA PARA O USO DOS APARELHOS"
PRESTANDO MUITA
SEGURANÇA. CONTACTE O SEU DISTRIBUIDOR SE
ESTAS INSTRUÇÕES NÃO FORAM COMPREENDIDAS
COMPLETAMENTE.
Este aparelho deve ser utilizado exclusivamente para as
operações de corte, goivagem, marcação.
É indispensável, tomar em consideração o manual referente
às normas de segurança. Os símbolos, colocados próximo
aos parágrafos aos quais se referem, evidenciam situações
de máxima atenção, conselhos práticos ou simples
informações.
Ambos os manuais devem ser conservados com cuidado,
em um local ao alcance de todas as pessoas interessadas.
Devem ser consultados todas as vezes que surgirem
dúvidas, deverão seguir a máquina por toda a sua vida
operativa e também serão empregados para efectuar o
pedido das peças de reposição.
1. INSTALAÇÃO
1.1. MONTAGEM DA TOCHA
Esta instalação e idónea só para tocha tipo ELETTRO
C.F. . Declina-se toda a responsabilidade se usa uma
tocha de diverso tipo.
Introduzir a tocha no acoplamento S3 (veja fig. 1) utilizando
a ferramenta especial fornecida y aparafusando a virola até
o fim, para evitar perdas de ar que poderiam danificar ou
prejudicar o bom funcionamento da tocha.
Não achatar o pino porta-corrente e não dobrar os pinos de
encaixe do acoplamento da tocha. Uma eventual achatadura
do pino poderá impedir que o mesmo se separe do corpo,
enquanto um pino de encaixe dobrado não garante a
NA MÁQUINA LEIA
ATENÇÃO ÀS NORMAS

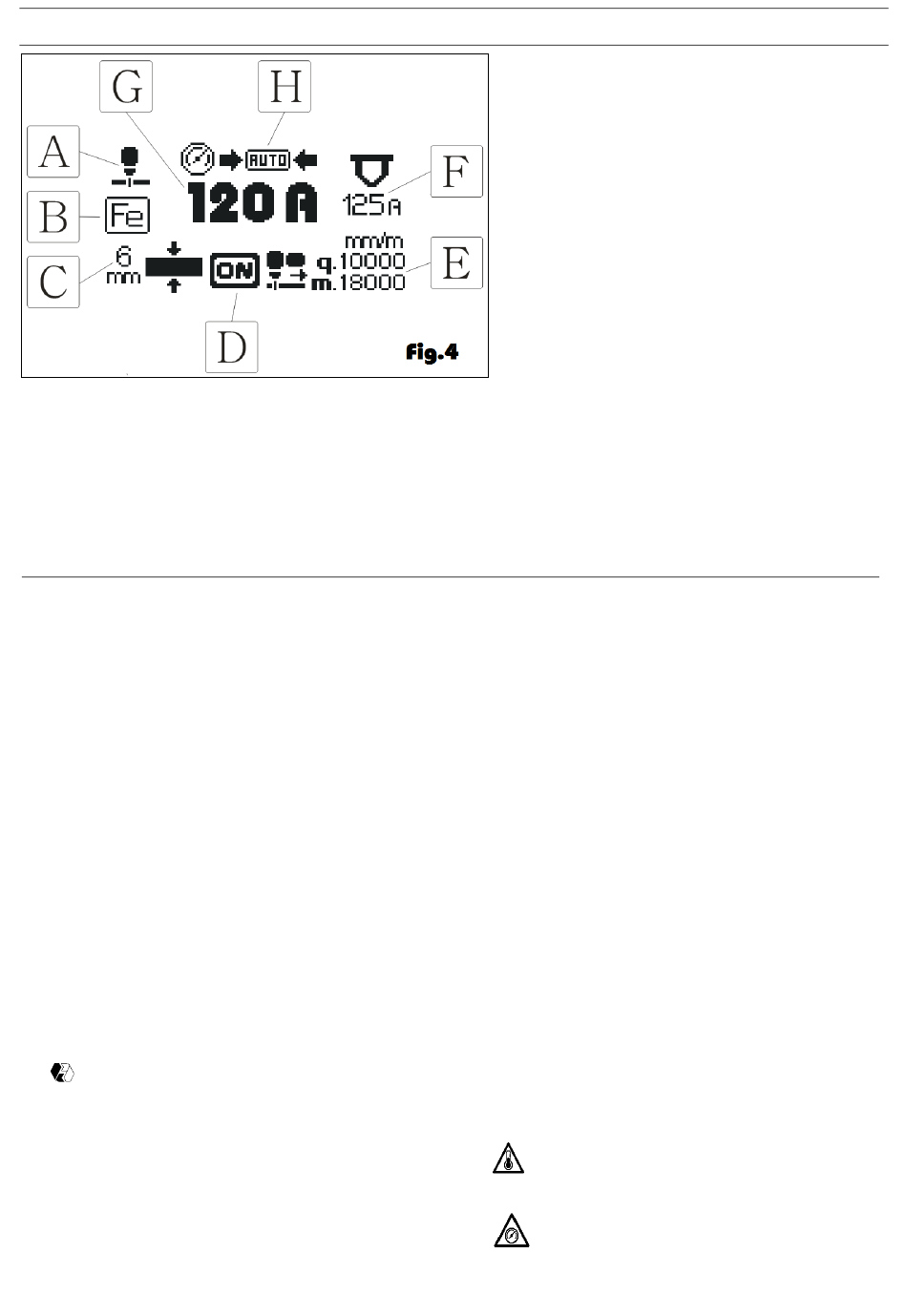

LEGENDA DO DISPLAY S2
A) MÉTODO DE CORTE:
Selecionando este ícone (Fig. 4 Ref. A), é possível escolher o método
de corte desejado.
B) MATERIAL A SER CORTADO:
Selecionando este ícone (Fig. 4 Ref. B), é possível escolher o tipo de
material a ser cortado entre ferro, alumínio e inox.
C) ESPESSURA DO MATERIAL:
Selecionando este ícone (Fig. 4 Ref. C), é possível configurar a
espessura do material que será cortado; uma vez inserido, a máquina
regulará os outros parâmetros como a corrente e a velocidade de
corte.
D) SINALIZAÇÃO DE ARCO TRANSFERIDO:
Quando este ícone (Fig. 4 Ref. D) estiver aceso, significa que a
máquina está em função e está operando.
E) VELOCIDADE DE CORTE ACONSELHADA (apenas em corte
automático):
Uma vez configurados a espessura e o tipo de material a ser cortado,
perfeita conexão no acoplamento fixo S3 (fig. 1) impedindo o
funcionamento do aparelho.
O O gerador é capaz de reconhecer automaticamente a tocha
inserida e regular-se automaticamente após a ignição.
Em seguida são indicadas as tochas reconhecidas
DE automaticamente pelos geradores individuais:
Gerador
1.2. DESCRIÇÃO DOS DISPOSITIVOS DO APARELHO
(Fig. 1)
S1) Manípulo Encoder de regulação e seleção.
S2) Display.
S3) Acoplamento para tocha.
S4) Alicate de massa.
S5) Manípulo regulação pressão (apenas no art. 453).
S6) Manómetro (apenas no art. 453).
S7) Ligação ar comprimido.
S8) Interruptor de rede.
S9) Cabo de alimentação.
S10) Filtro de gás de entrada
S11) Kit interface CNC (opcional no art.453)
1.3. DISPOSITIVOS DE SEGURANÇA
Este aparelho está munido dos seguintes dispositivos de
segurança:
Térmica:
Para evitar sobrecargas.
Pneumática:
Colocada na alimentação da tocha para evitar que
a pressão de ar seja insuficiente. Se o ícone é exibido no
63
ART.461 ART.453
ECF-71 ECF-71
ECF-131
ECF-181 ECF-181
