Programación de WindLDR (módulos de la CPU delgada)

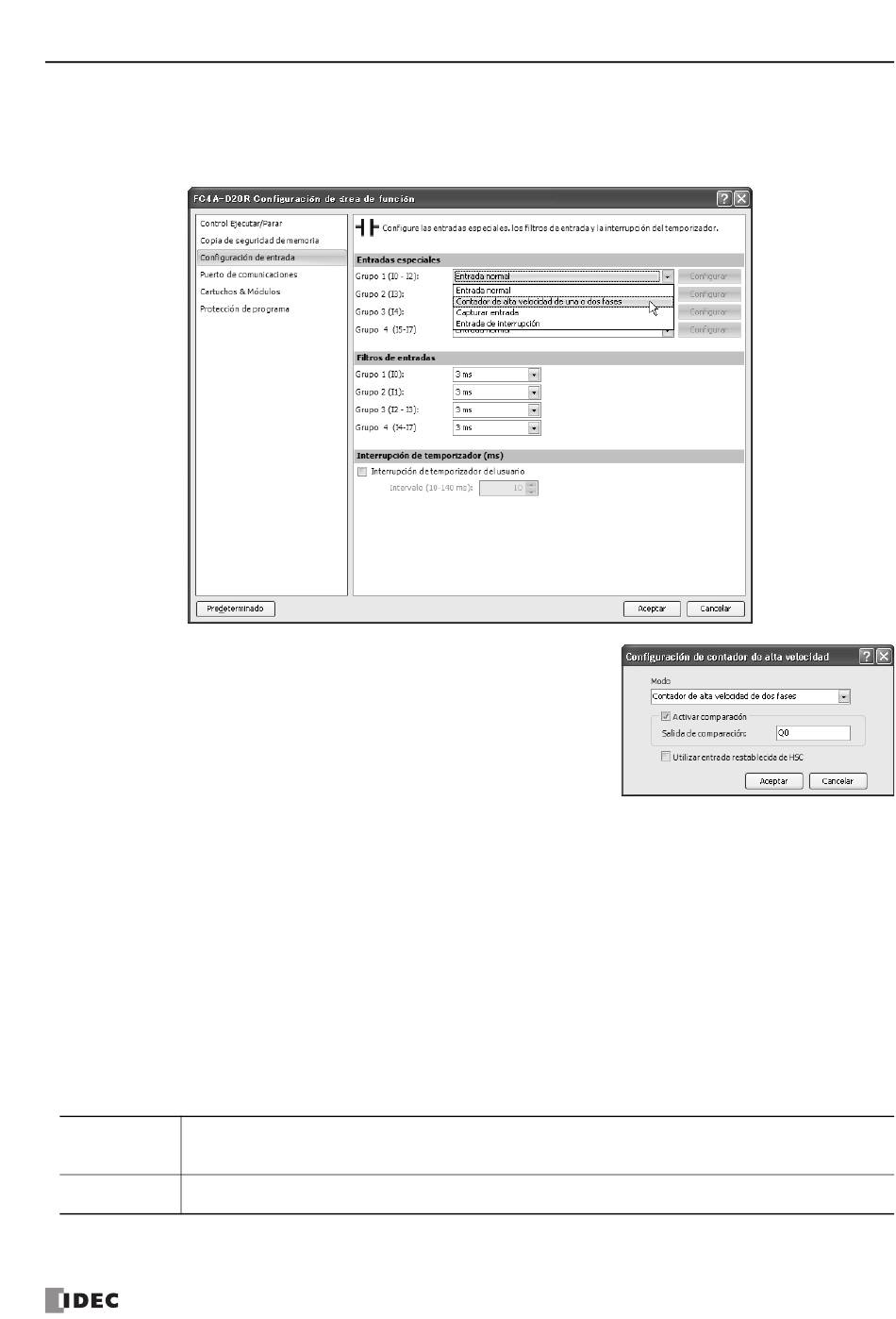

1. Desde la barra de menú de WindLDR, seleccione Configuración > Configuración del área de función >
Configuración de entrada. Aparece el cuadro de diálogo Configuración de área de función para Configuración
de entrada.
2. Cuando utilice el contador de alta velocidad HSC1 o HSC4, seleccione
Contador de alta velocidad de una o dos fases en el cuadro de lista
desplegable Grupo 1 ó 4.
Cuando utilice los contadores de alta velocidad HSC2 o HSC3,
seleccione Contador de alta velocidad de una sola fase en el cuadro
de lista desplegable Grupo 2 ó 3.
Aparece el cuadro de diálogo Configuración de contador de alta
velocidad.
Modo
Seleccione Contador de alta velocidad de dos fases o Contador de alta velocidad de una sola fase para
HSC1 o HSC4. Para HSC2 y HSC3 sólo está disponible Contador de alta velocidad de una sola fase.
Activar comparación
Haga clic en la casilla de verificación para activar la salida de comparación del contador de alta velocidad y
especifique un número de salida que esté disponible en el módulo de la CPU en el campo Salida de
comparación. Cuando se supera el límite de desbordamiento o subdesbordamiento del valor actual (contador
de alta velocidad de dos fases) o cuando se alcanza el valor de preselección (contador de alta velocidad de
una sola fase), la salida de comparación especificada se activa y permanece en ese estado hasta que se
activa un relé interno especial Reinicioeado de salida de comparación (M8030, M8034, M8040 o M8044).
Utilizar entrada restablecida de HSC
Haga clic en la casilla de verificación para activar la entrada de Reinicio del contador de alta velocidad I2 para
HSC1 o I5 para HSC4 solamente. Cuando se activa la entrada I2 o I5, el valor actual de D8045 o D8051 se
Reinicioea en función del modo de contador de alta velocidad.
El valor actual se
Dos fases contador de alta velocidad). El contador de alta velocidad de dos fases cuenta los pulsos de entrada
siguientes comenzando por el valor de preselección.
El valor actual se
Una sola fase
contador de alta velocidad) en este momento tiene efecto para el ciclo de recuento siguiente.
Como estos parámetros están relacionados con el programa del usuario, dicho programa se debe descargar
en MicroSmart después de cambiar alguno de ellos.
Reinicia
en el valor almacenado en D8046 o en D8052 (valor de preselección del
Reinicia
en 0. El valor almacenado en D8046 o D8052 (valor de preselección del
