BPS (Avance de bit), BRD (Lectura de bit) y BPP (Salto de bit)

La instrucción BPS (avance de bit) se utiliza para guardar temporalmente el resultado de la operación lógica
de bits.
La instrucción BRD (lectura de bit) se utiliza para leer el resultado de la operación lógica de bits que se ha
guardado temporalmente.
La instrucción BPP (salto de bit) se utiliza para leer el resultado de la operación lógica de bits que se ha
guardado temporalmente.

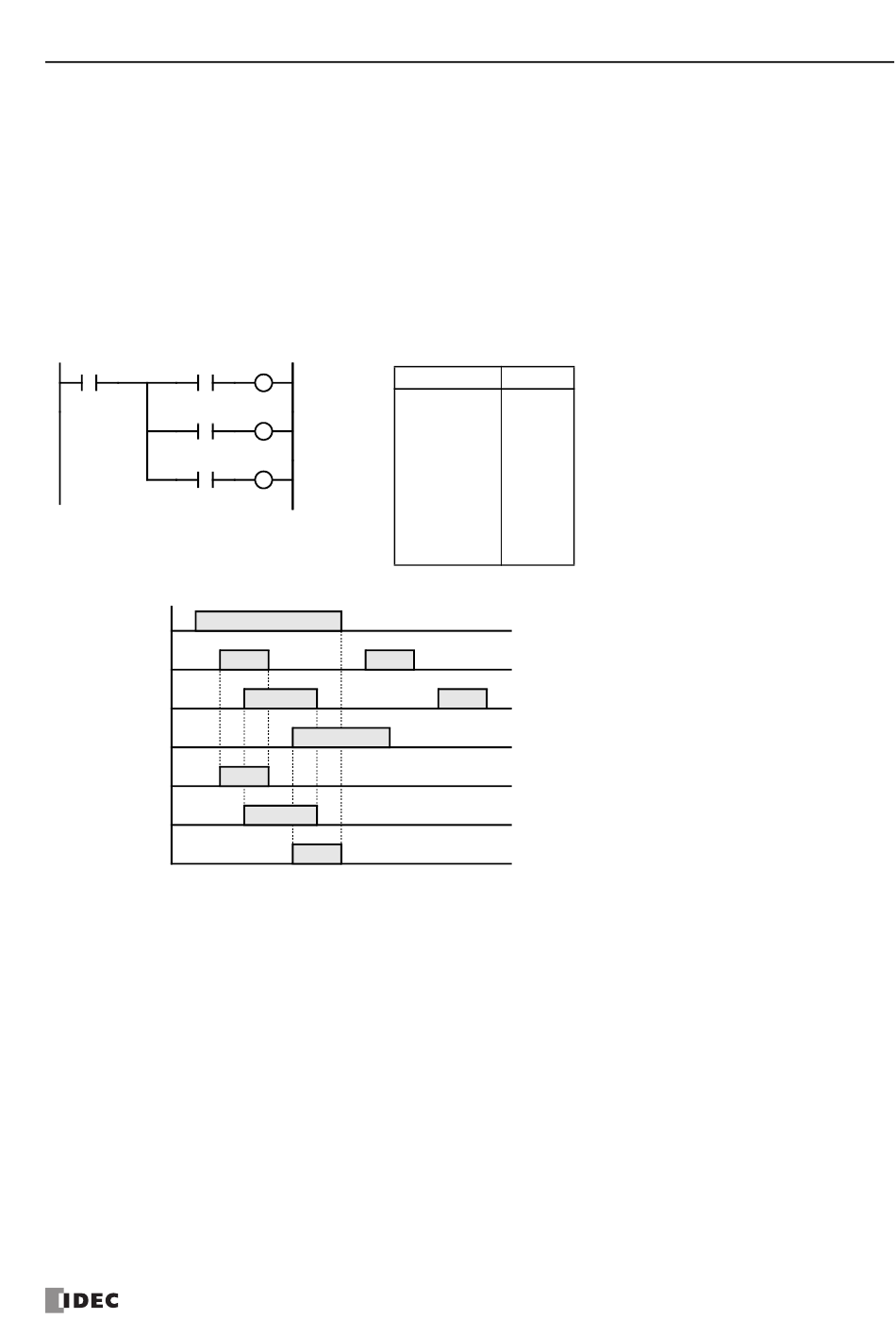

En caso de que utilice WindLDR , el usuario no necesita programar las instrucciones BPS, BRD y BPP. El
circuito del diagrama de escalera que se muestra a continuación se convierte en BPS, BRD y BPP cuando se
compila el diagrama de escalera.
Diagrama de escalera
BPS
I0 I1
BRD
I2
BPP
I3
Gráfico de control de tiempo
ACTIVADO
I0
DESACTIVADO
ACTIVADO
I1
DESACTIVADO
ACTIVADO
I2
DESACTIVADO
ACTIVADO
I3
DESACTIVADO
ACTIVADO
Q1
DESACTIVADO
ACTIVADO
Q2
DESACTIVADO
ACTIVADO
Q3
DESACTIVADO
Cuando las entradas I0 e I1están activadas, la salida Q1 está activada.
Cuando las entradas I0 e I2 están activadas, la salida Q2 está activada.
Cuando las entradas I0 e I3 están activadas, la salida Q3 está activada.
Lista de programas
Instrucción
Q1
Q2
Q3
M
ANUAL DEL USUARIO DE
Datos
LOD I0
BPS
AND I1
OUT Q1
BRD
AND I2
OUT Q2
BPP
AND I3
OUT Q3
