Registro de desplazamiento invertido (SFRN)

Para invertir cambios, utilice la instrucción SFRN. Cuando se programan instrucciones SFRN, siempre se
necesitan dos direcciones. Se introducen las instrucciones SFRN, seguidas de un número de registro de
desplazamiento seleccionado desde los números de dispositivo adecuados. El número de registro de
desplazamiento corresponde al número de bit más bajo de una cadena. El número de bits es la segunda
dirección necesaria después de las instrucciones SFRN.
La instrucción SFRN requiere tres entradas. El circuito del registro de desplazamiento invertido se debe
programar en el siguiente orden: entrada de Reinicio, entrada de pulso, entrada de datos y la instrucción
SFRN, seguidos del último bit y del número de bits.

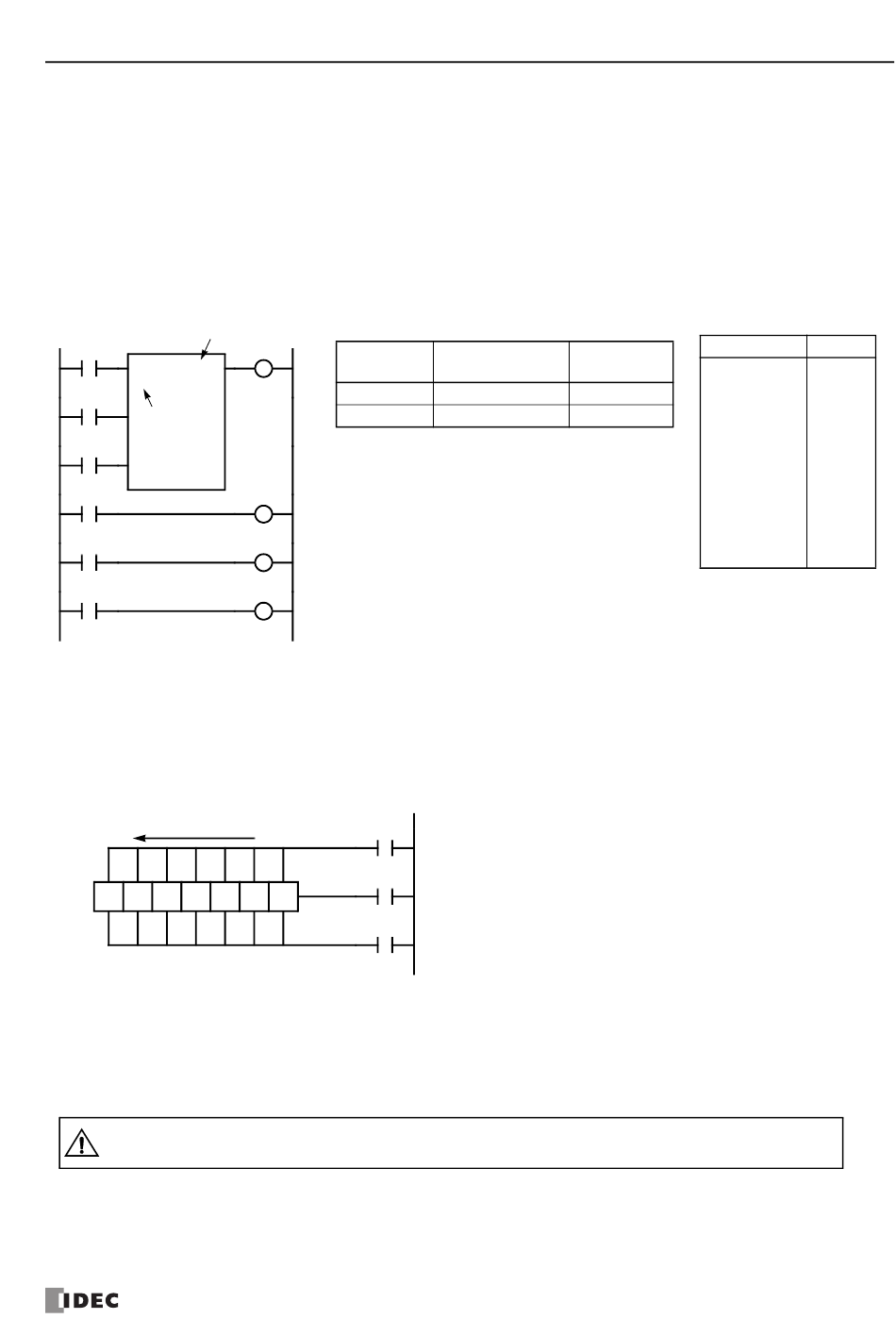

Diagrama de escalera
Último bit
Resetear
SFRN R20
7
I0
Pulso
Nº. de bits
I1
Datos
I2
R21
R23
R25
• La salida de estado del último bit puede programarse justo después de la instrucción SFRN. En este
ejemplo, el estado del bit R20 se lee en la salida Q0.
• Cada bit se puede cargar utilizando las instrucciones LOD R#.
• Si desea conocer más detalles acerca de las entradas restablecidas, las de pulso y las de datos, consulte la
página 7-21.
Diagrama estructural
Dirección del cambio
R20 R21 R22 R23 R24 R25 R26
Último bit: R20
Nota: La salida se inicia únicamente para aquellos bits resaltados en negrita.
Nota: Cuando se apaga el equipo, se suele borrar el estado de todos los bits del registro de desplazamiento. Pero se
puede mantener mediante la Configuración de área de función según sea necesario. Consulte la página 5-4.
• Para las restricciones en la programación de escalera de las instrucciones del
Precaución
Tipo de la
CPU
Q0
Último bit
Nº. de bits
Q1
Q2
Q3
Resetear
I0
Datos
I2
Pulso
I1
Nº. de bits: 7
registro de cambio, consulte la página 29-24.
M
ANUAL DEL USUARIO DE
10 E/S
Otros
compacta
R0 a R63 R0 a R127
1 a 64 1 a 128
M S FC4A FC9Y-B1145
ICRO MART
7: I
NSTRUCCIONES BÁSICAS
Lista de programas
Instrucción Datos
LOD
LOD
LOD
SFRN
OUT
LOD
OUT
LOD
OUT
LOD
OUT
I0
I1
I2
R20
7
Q0
R21
Q1
R23
Q2
R25
Q3
