Cambio, confirmación y borrado de valores preestablecidos para temporizadores y contadores
Los valores preestablecidos de temporizadores y contadores pueden modificarse a través del menú En línea >
Supervisar > Supervisar seguido de En línea > Supervisar > Personal > Supervisión personal nueva en
WindLDR para transferir un nuevo valor a los módulos RAM de la CPU de MicroSmart como se describe en la
páginas precedentes. Después de cambiar temporalmente los valores preestablecidos, los cambios pueden
escribirse en el programa de usuario en la EEPROM del módulo de la CPU MicroSmart o borrarse de la RAM.

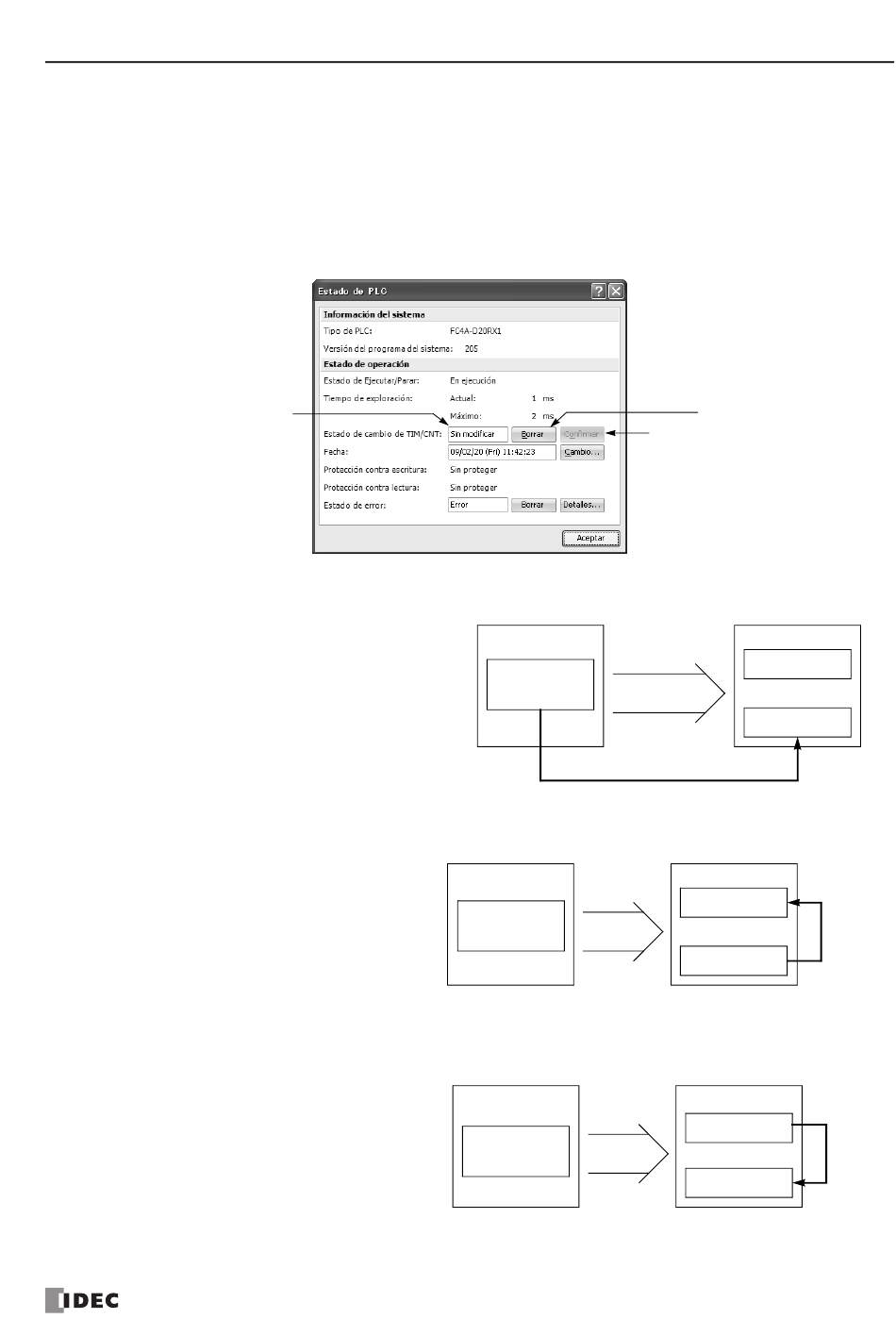

Puede acceder al cuadro de diálogo Estado de PLC desde el menú de WindLDR seleccionando En línea >
> Supervisar y seleccionando luego En línea > PLC > Estado .
Supervisar
Después de pulsar el
botón Borrar o
Confirmar, la pantalla
cambia a "Sin modificar".
Movimiento de datos al modificar el valor de preselección de un temporizador/contador
Al modificar el valor de preselección de un
temporizador/contador mediante Señalar escritura
en WindLDR , el nuevo valor se escribe en la RAM
del módulo de la CPU de MicroSmart . El programa
del usuario y los valores de preselección de la
EEPRON permanecen inalterados.
Nota: También puede utilizarse el módulo HMI para
de preselección
modificar los valores
valores. Consulte las páginas 5-39 y 5-40.
Movimiento de datos al confirmar los valores de preselección modificados
Si se pulsa el botón Confirmar antes de pulsar el
de Borrar, los valores de preselección del
temporizador/contador de la RAM del módulo de
la CPU de MicroSmart se escriben en la
EEPROM.
Si carga el programa del usuario después de
confirmar, este programa con los valores de
preselección modificados se carga desde la
EEPROM del módulo de la CPU de MicroSmart a
.
WindLDR
Movimiento de datos al borrar los valores de preselección modificados para restaurar los valores originales
El modificar los valores de preselección de
temporiza-dores y contadores en la RAM del
módulo de la CPU de MicroSmart no actualiza
automáticamente los valores de preselección
almacenados en la memoria del usuario,
EEPROM. Esto resulta útil para restaurar los
valores de preselección originales. Si se pulsa el
botón Borrar antes de pulsar Confirmar, los
valores de preselección del temporizador/contador
modificado se borran de la RAM y se cargan los valores de preselección originales desde la EEPROM a la
RAM.
y confirmar dichos
M
ANUAL DEL USUARIO DE
WindLDR
Programa del
usuario
Señalar escritura
Nuevo valor de preselección
WindLDR
Programa del
usuario
Confirmar
WindLDR
Programa del
Borrar
usuario
M S FC4A FC9Y-B1145
ICRO MART
7: I
NSTRUCCIONES BÁSICAS
Botón Borrar
Botón Confirmar
Módulo de la CPU de MicroSmart
EEPROM
Programa del usuario
RAM
Módulo de la CPU de MicroSmart
EEPROM
Programa del usuario
RAM
Módulo de la CPU de MicroSmart
EEPROM
Programa del usuario
RAM
Modifica
do
Valores
de prese-
lección
Valores
de pre-
selección
originales
7-15
