Programación De Windldr - IDEC MICROSmart FC4A Serie Manual Del Usuario

18: I
NSTRUCCIONES DE RAMIFICACIÓN DEL PROGRAMA
Las instrucciones DI y EI no se pueden utilizar en un programa de interrupción. Si se utiliza, aparecerá un error
de ejecución en el programa del usuario, activando el relé interno especial M8004 y el LED DE ERROR del
módulo de la CPU.
Relés internos especiales M8140-M8144: Estado de interrupción
Los relés internos especiales M8140 a M8144 sirven para indicar si se activan o desactivan las entradas de
interrupción y la interrupción de temporizador.
Interrupción
Entrada de interrupción I2
Entrada de interrupción I3
Entrada de interrupción I4
Entrada de interrupción I5
Interrupción de temporizador

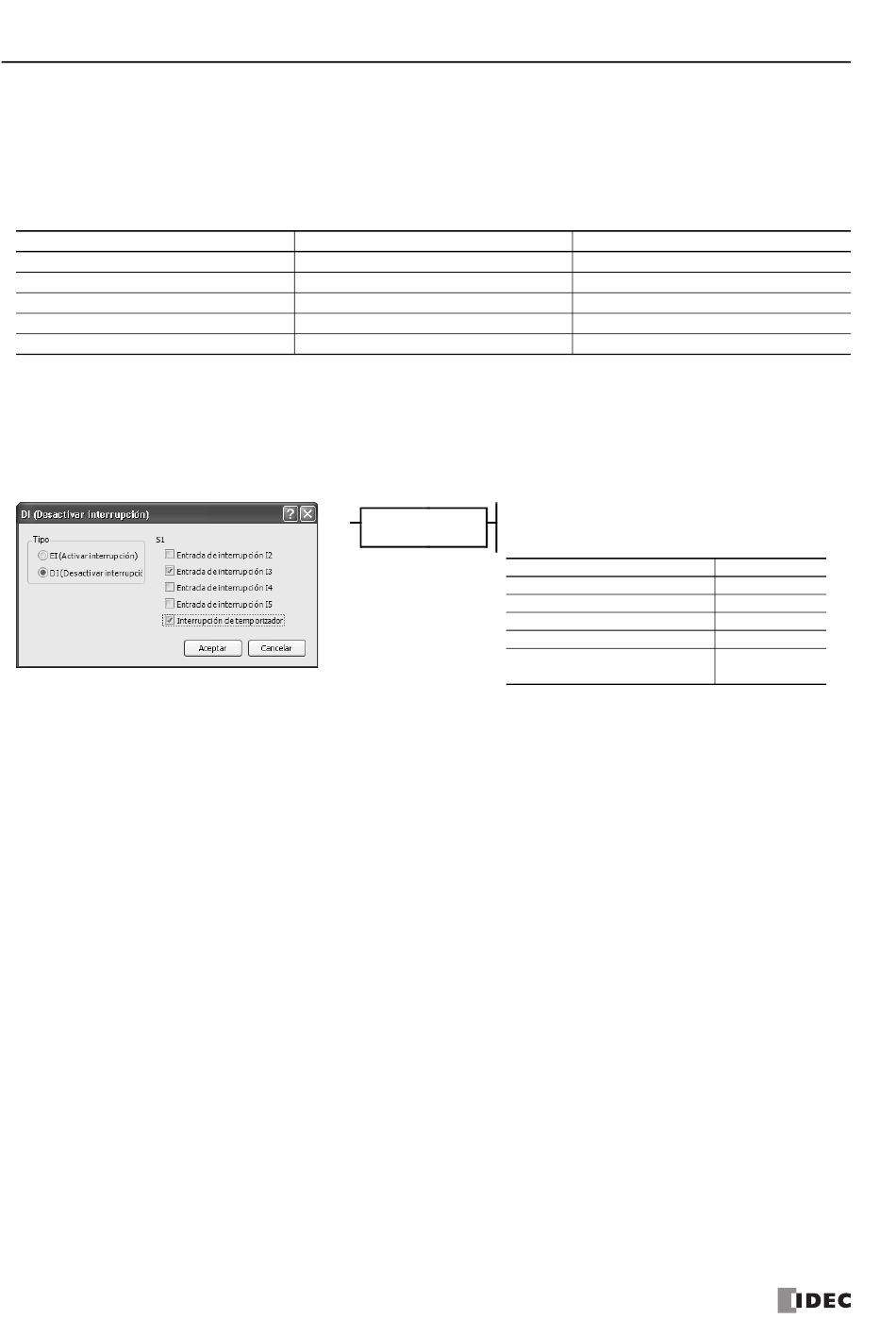

Programación de WindLDR
En el cuadro de diálogo Desactivar interrupción (DI) o Activar interrupción (EI), haga clic en la casilla de
verificación situada a la izquierda de las entradas de interrupción I2 a I5 o en la interrupción de temporizador
para seleccionar el dispositivo de origen S1. El siguiente ejemplo selecciona las entradas de interrupción I2, I3
y la interrupción de temporizador para la instrucción DI, por lo que aparecerá un 19 como dispositivo de origen
S1.
18-8
Interrupción activada
M8140 ACTIVADO
M8141 ACTIVADO
M8142 ACTIVADO
M8143 ACTIVADO
M8144 ACTIVADO
DI
M
ANUAL DEL USUARIO DE
El total de las entradas de interrupción y la
S1
interrupción de temporizador seleccionadas se
19
muestra como dispositivo de origen S1.
Entrada de interrupción I2
Entrada de interrupción I3
Entrada de interrupción I4
Entrada de interrupción I5
Interrupción de
M S FC4A FC9Y-B1145
ICRO MART
Interrupción desactivada
M8140 DESACTIVADO
M8141 DESACTIVADO
M8142 DESACTIVADO
M8143 DESACTIVADO
M8144 DESACTIVADO
Interrupción Valor de S1
temporizador
1
2
4
8
16
