Návod na montáž
• z kolenného kĺbu do elektroniky
• z elektroniky do akumulátor

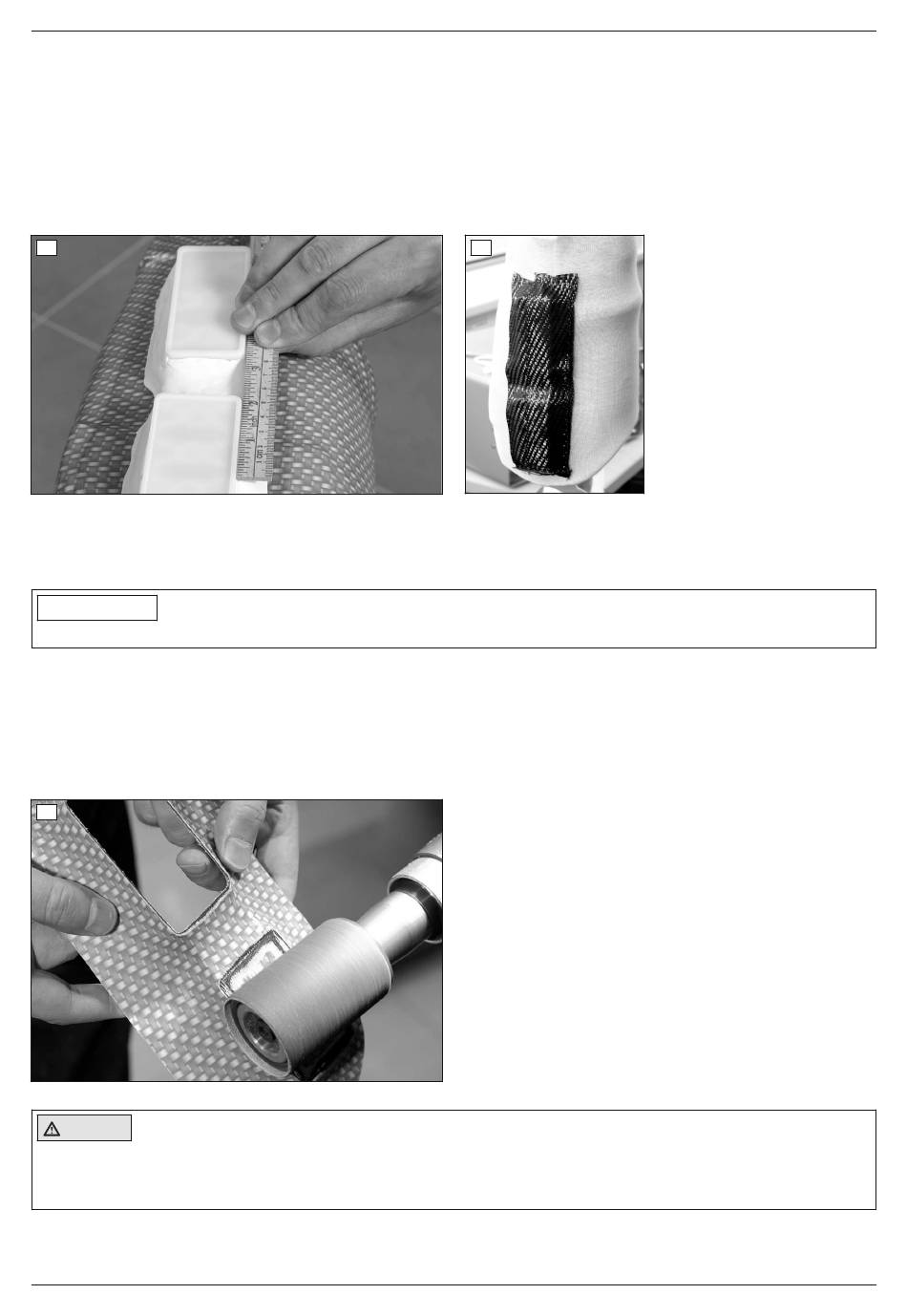

Pomocou plastelíny zafixujte modely dummy pre akumulátor s vkladacím rámom a elektroniku s vkladacím rámom.
Hrany medzi modelmi dummy a násadou teraz naplňte plastelínou, aby ste dosiahli rovnomerný prechod (viď
obr. 19). Skontrolujte, najlepšie stierkou, či majú presahy modelov dummy jeden milimeter vzduchu k plastelíne.
Natiahnite jednu vrstvu nylónovej pančuchy 99B25 cez hotovú ortézu na sadrovom modeli. Tým sa rovnomerne od­
saje spodná fólia, ktorú treba na ňu následne natiahnuť. Okolie vkladacích rámov sa zosilní jednou vrstvou karbónu
(viď obr. 20).
19
Vystužte kryt nasledovne:
• Laminačná fólia z PVA
• 2 vrstvy perlonového trikotu s priloženými zosilneniami z karbónovej rohože
INFORMÁCIA
Karbón získa napätie krytu a zaistí modely dummy a skrutkové upevnenia.
• 2 ďalšie vrstvy perlonového trikotu
• Laminačná fólia z PVA
Teraz odlejte kryt so zodpovedajúcim množstvom laminovacej živice.
Počkajte, kým kryt nevytvrdne.
Odnímte kryt a najskôr opatrne rovno podbrúste modely dummy pre akumulátor s vkladacím rámom a elektroniku s
vkladacím rámom až po hrany (viď obr. 21).
21
POZOR
Nebezpečenstvo stlačenia
Prekrývajúce sa násady môžu pacientovi pri ohnutí kolena spôsobiť bolestivé pomliaždeniny. E-MAG Active dosa­
huje max. uhol ohybu 140°. Pri pristrihovaní obrysov násady dbajte na to, aby pacient mohol voľne ohnúť koleno.
302 | Ottobock
20
17B203=* E-MAG Active
