Návod na montáž

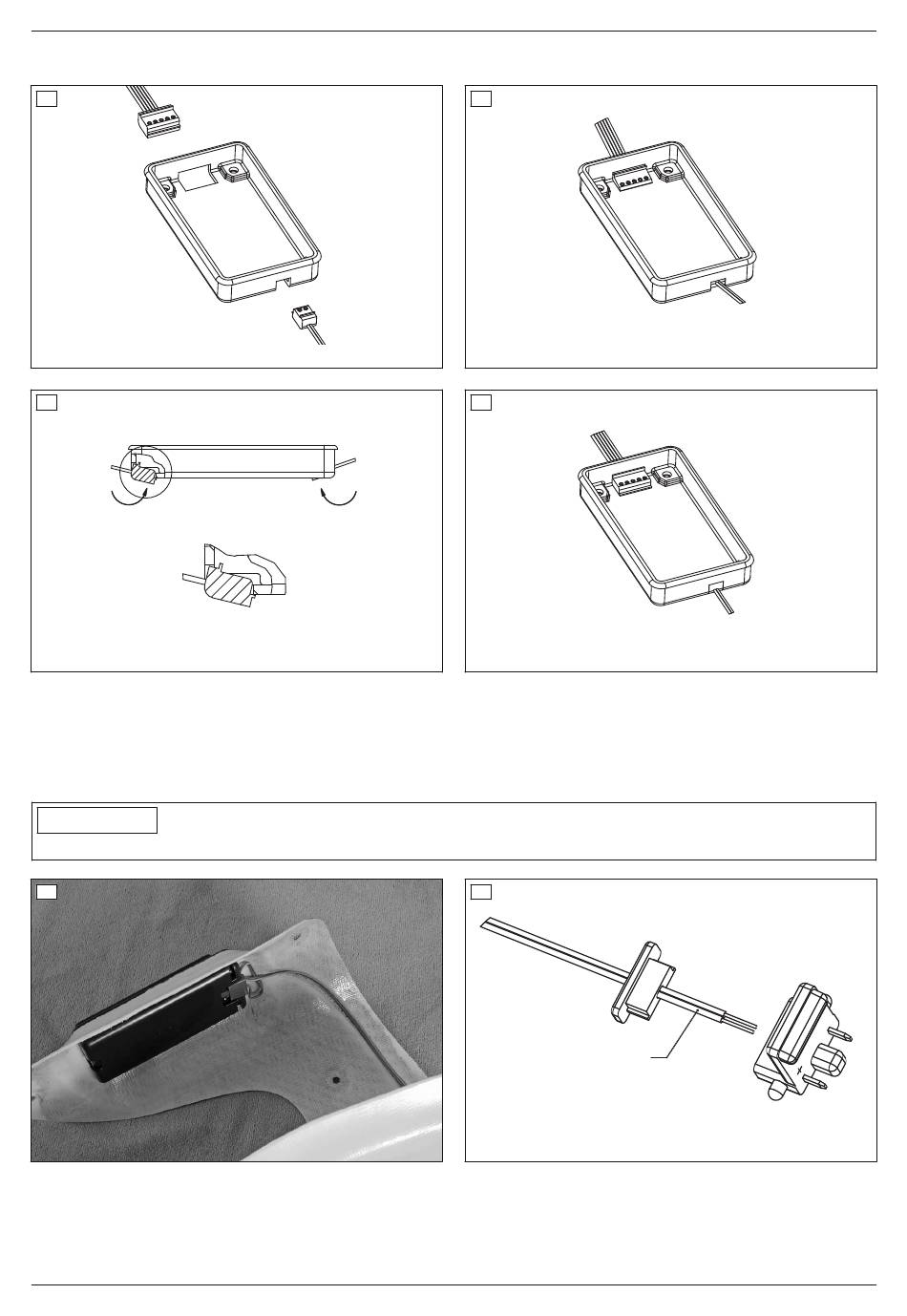

Najskôr pripojte obidva káble k vkladaciemu rámu pre elektroniku (viď obr. 25 až viď obr. 28).
25
27
Potom položte kábel z elektroniky do akumulátora. V závislosti od dĺžky kábla nalepte do káblového žľabu tri až štyri
malé prúžky obojstrannej lepiacej pásky. Vlepte kábel do krytu (viď obr. 29). Kábel akumulátora môžete skrátiť v ob­
lasti zástrčky akumulátora. Kábel pritom nechajte cca 5 cm dlhší, aby ste mohli namontovať zaisťovaciu jednotku
(viď obr. 30). Po skrátení dodržte polaritu (viď obr. 31/viď obr. 32): plusový kábel (červený) do konektora
plus (značka + na akumulátore), mínusový kábel (sivý) do konektora mínus (bez označenia).
INFORMÁCIA
Dodržte prosím, aby po skrátení zostal zachovaný plný prierez káblov.
29
