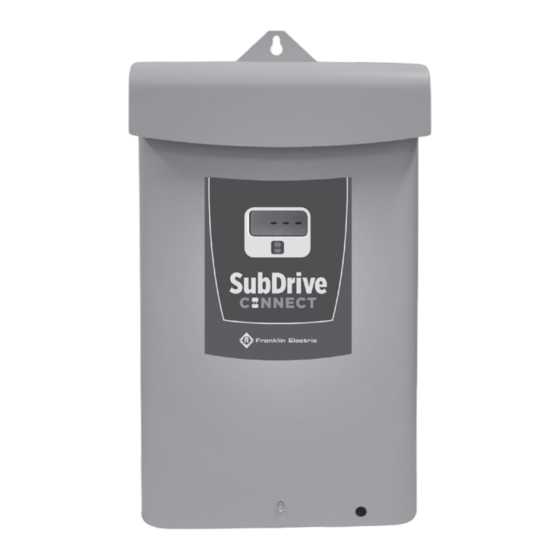

SubDrive15/20/30
MonoDrive, MonoDriveXT
NEMA 3R
Owner's Manual

Publicidad

Tabla de contenido
loading

Manuales relacionados para Franklin Electric SubDrive15

Resumen de contenidos para Franklin Electric SubDrive15

  • Página 1 SubDrive15/20/30 MonoDrive, MonoDriveXT NEMA 3R Owner’s Manual...

  • Página 2: Before Getting Started

    Use SubDrive/MonoDrive only with Franklin Electric 4-inch submersible motors as specified in this manual (see Table 2, pg. 19). Use of this unit with any other Franklin Electric motor or with motors from other manufacturers may result in damage to both motor and electronics. In applications where water delivery is critical, a replacement pressure sensor and/or back-up system should be readily available if the drive fails to operate as intended.

  • Página 3: Tabla De Contenido

    Specifications - SubDrive15 . . . . . . . . . . . . . . . . . . .

  • Página 4: Declaration Of Conformity

    SubDrive/MonoDrive Declaration of Conformity Model No. Model Description A 3Ror/outdoor) 587 020 5003 MonoDrive 587 020 5103 SubDrive15 587 020 5203 MonoDriveXT 587 020 5303 SubDrive20 E184902 587 020 5403 SubDrive30 NATIONAL SANITATION FOUNDATION INFORMATION The enclosed stainless steel pressure sensor(s) have been evaluated by Underwriters Laboratories Inc.

  • Página 5: Specifications - Monodrive/Monodrivext

    SubDrive/MonoDrive Specifications – MonoDrive/MonoDriveXT MonoDrive MonoDriveXT NEMA 3R Model No. 587 020 5003 587 020 5203 (indoor/outdoor) Voltage 208/230 VAC 208/230 VAC Phase In Single-Phase Single-Phase Frequency 60/50 Hz 60/50 Hz Current (max) Input from ~ 0.95 Power Factor ~0.95 Power Source Power (idle)* Power (max)

  • Página 6: Specifications - Subdrive15

    (A) Operating temperature is specified at full output power when installed as described in Location of Drive on pg. 13-14. (B) Refer to pg. 25-26 for detailed Drive Mounting. (C) When a SubDrive15 is used with a single-phase 3-wire motor (see drive selection on pg. 30-31), the MonoDrive pump and motor specifications on page 5 apply.

  • Página 7: Specifications - Subdrive20

    SubDrive/MonoDrive Specifications - SubDrive20 SubDrive20 Model No. NEMA 3R (indoor/outdoor) 587 020 5303 Voltage 208/230 VAC Phase In Single-Phase Frequency 60/50 Hz Current (max) 19 A Input from Power Source ~ 0.95 Power Factor Power (idle)* Power (max) 4.2 kW Wire Gauge Size(s) Consult Federal, State, and Local codes for branch circuit installations Voltage...

  • Página 8: Specifications - Subdrive30

    SubDrive/MonoDrive Specifications - SubDrive30 SubDrive30 Model No. NEMA 3R (indoor/outdoor) 587 020 5403 Voltage 208/230 VAC Phase In Single-Phase Frequency 60/50 Hz Current (max) 23 A Input from Power Source ~ 0.95 Power Factor Power (idle)* Power (max) 4.2 kW Wire Gauge Size(s) Consult Federal, State, and Local codes for branch circuit installations 230 VAC...

  • Página 9: Features And Benefits

    When used with Franklin Electric motors (see Table 2 on Page 19), the SubDrive/MonoDrive provides constant “city-like” water pressure by eliminating the effects of pressure cycling associated with conventional water well systems.
  • Página 10 SubDrive/MonoDrive Adjustable Underload Sensitivity The SubDrive/MonoDrive controller is configured at the factory to ensure detection of Underload faults in a wide variety of pumping applications. In rare cases (as with certain pumps in shallow wells) this trip level may result in nuisance faults. If the pump is installed in a shallow well, activate the controller and observe system behavior.

  • Página 11: Replaceable Parts

    SubDrive/MonoDrive System Diagnostics Fault History In addition to regulating pump pressure and accurately controlling motor operation, the SubDrive/MonoDrive continuously monitors system performance and can detect a variety of abnormal conditions. In many cases, the controller will compensate as needed to maintain continuous system operation; however, if there is a high risk of equipment damage, the controller will protect the system and display the fault condition.

  • Página 12: How It Works

    Sensor Cable Installation Guide Strain Relief Fitting How it Works The Franklin Electric SubDrive/MonoDrive is designed to be part of a system that consists of only four (4) components: Standard Pump and Franklin Electric Motor SubDrive/MonoDrive Controller Small Pressure Tank (see Table 3, page 20)

  • Página 13: Drive Display

    SubDrive/MonoDrive Drive Display System Idle When the SubDrive/MonoDrive unit is powered on and idle (not pumping water), the display will be illuminated and “- - -“ will be shown. Drive Running When the SubDrive/MonoDrive unit is controlling the motor and pump, the display will be illuminated and the frequency of the motor/pump (in Hertz, or cycles per second) will be shown on the display.

  • Página 14: Special Considerations For Outdoor Use

    SubDrive/MonoDrive Mount drive to a sturdy supporting structure (wall or back plate). 6" 15 cm Allow a 6" (15 cm) clearance Mount the drive as close around the drive for cooling. as possible to the service entrance panel. Use the holes and Service Entrance 6"...

  • Página 15: Wire Routing

    SubDrive/MonoDrive • If the drive is installed in areas where debris and small animals or insects are likely to enter the drive, an additional Air Screen Kit should be installed. See Accessories page for ordering information. Wire Routing To ensure the best protection from interference with other devices, please observe the following precautions: DO NOT run input power and motor wires together.
  • Página 16 SubDrive/MonoDrive Service Entrance Panel 8" (20.3 cm) min. 90º 8" (20.3 cm) min. Cross over other branch circuits and house wiring at 90º. Service Entrance Panel Branch 3 Branch 2 Satellite/ Antenna wire Branch 1 8" (20.3 cm) min. 8" (20.3 cm) min. 8"...
  • Página 17 SubDrive/MonoDrive Grounding To ensure safety and performance, please observe the following grounding requirements: A dedicated output ground wire Ensure that a from the drive must be connected proper utility to the motor (motor wires and ground ground rod wires must be bundled together). is present &...

  • Página 18: Fuse/Circuit Breaker And Wire Sizing

    Nominal Model Family Listed Circuit Input Breaker Amps Voltage 1290 1635 MonoDrive 1200 1580 2000 1160 1465 SubDrive15 1075 1415 1795 1135 MonoDriveXT 1095 1390 SubDrive20 1130 SubDrive30 XXXX Highlighted Numbers denote wire with 194 °F (90 °C) insulation only...

  • Página 19: Generator Sizing

    Service Factor Amps (SFA). Motor overtemperature sensing is not provided by the drive. Generator Sizing Basic generator sizing for the Franklin Electric SubDrive/MonoDrive system is 1.5 times maximum input watts consumed by the drive, rounded up to the next normal-sized generator. Recommended minimum generator sizes:...

  • Página 20: Tank And Pipe Sizing

    MonoDrive can also use an existing tank with a much larger capacity. Table 3: Minimum Pressure Tank Size (Total Capacity) Pump Flow Rating Controller Model Minimum Tank Size SubDrive15 or MonoDrive 2 gallons (7.6 liters) Less than 12 gpm (45.4 lpm) SubDrive20 4 gallons (15.1 liters) SubDrive30 or MonoDriveXT 4 gallons (15.1 liters)

  • Página 21: Pump Sizing And Performance

    Pump Sizing and Performance SubDrive15 The SubDrive15 is capable of use with 3/4 hp (0.55 kW) pumps that are mounted to 1.5 hp (1.1 kW) Franklin Electric three-phase motors. In general, the SubDrive15 will enhance the performance of a 3/4 hp (0.55 kW) pump to a similar or better performance than a conventional 1.5 hp (1.1 kW) pump of the same flow rating (pump series).

  • Página 22: Subdrive20

    The SubDrive20 is capable of use with 1.0 hp (0.75 kW) pumps that are mounted to 2.0 hp (1.5 kW) Franklin Electric three-phase motors. In general, the SubDrive20 will enhance the performance of a 1.0 hp (0.75 kW) pump to a similar or better performance than a conventional 2.0 hp (1.5 kW) pump of the same flow rating (pump series).

  • Página 23: Subdrive30

    The SubDrive30 is capable of use with 1.5 hp (1.1 kW) pumps that are mounted to 3.0 hp (2.2 kW) Franklin Electric three-phase motors. In general, the SubDrive30 will enhance the performance of a 1.5 hp (1.1 kW) pump to a similar or better performance than a conventional 3.0 hp (2.2 kW) pump of the same flow rating (pump series).

  • Página 24: Monodrive

    SubDrive/MonoDrive MonoDrive The MonoDrive is designed to convert a conventional 1/2 hp (0.37 kW), 3/4 hp (0.55 kW) or 1.0 hp (0.75 kW) pump system to a variable speed constant pressure system by simply replacing the 3-wire control box and pressure switch. Maximum pump output using the MonoDrive is similar to the performance achieved using a conventional control box.

  • Página 25: Installation Procedure

    SubDrive/MonoDrive Installation Procedure Drive Mounting The SubDrive/MonoDrive unit should be mounted on a surface or backplate no smaller than the outer controller dimensions in order to maintain the NEMA 3R rating. The controller must be mounted at least 18" (45.7 cm) off the ground. 250,5 [9.86] 157,4...
  • Página 26 SubDrive/MonoDrive [0.43] 53,2 [2.09] 53,9 [0.31] [2.12] [5.51] MODEL “A” “B” “C” “D” 464.2 355.2 454.7 427.4 SubDrive15, MonoDrive [18.28] [13.98] [17.90] [16.83] 539.4 430.4 529.9 502.6 SubDrive20, SubDrive30, MonoDriveXT [21.24] [16.94] [20.86] [19.79]...

  • Página 27: Drive Wiring

    SubDrive/MonoDrive Drive Wiring WARNING Serious or fatal electrical shock may result from failure to connect the motor, the SubDrive/ MonoDrive, metal plumbing, and all other metal near the motor or cable to the power supply ground terminal using wire no smaller than motor cable wires. To reduce risk of electrical shock, disconnect power before working on or around the water system.
  • Página 28 Suitable for use on a circuit capable of be ordered by contacting your local delivering not more than 5000 rms Franklin Electric representative. symmetrical amperes, 250 V maximum. opening on the bottom left side of the SubDrive/ Use 75 ºC CU wire rate 300 V min.
  • Página 29 A 100-foot (30 m) section of pressure sensor cable is available from your local Franklin Electric distributor. Low capacitance cable must be used if the pressure sensor is being connected with cable not supplied by Franklin Electric. Cable length longer than 100 feet (30 meters) should not be used as it can cause the drive to operate incorrectly.

  • Página 30: Drive Configuration

    DIP switch and Underload Potentiometer settings to be recognized. Drive Selection SubDrives have the ability to perform as MonoDrives when needed (SubDrive15 can be set as a MonoDrive. SubDrive20 and SubDrive30 can be set as a MonoDriveXT). If you wish to operate a single-phase motor with a SubDrive unit, ensure that DIP SW1 Position 2 is in the "ON"...

  • Página 31: Motor/Pump Size

    SubDrive/MonoDrive Motor / Pump Size The SubDrive/MonoDrive can be configured to operate by setting only two (2) DIP switches; one (1) for the motor size and one (2) for the pump size. The DIP switches are located on the top of the User Interface board as shown in the figure below. Note: When operating a SubDrive as a MonoDrive, the MonoDrive pump and motor specifications on page 5 apply.

  • Página 32: Steady Flow Selection

    SubDrive/MonoDrive Underload Sensitivity Potentiometer Underload Sensitivity: Shallow Set If the pump is installed in an extremely shallow (i.e. artesian) well and the system continues to trip, then the Underload Potentiometer (Pot) will need to be adjusted clockwise to a lower sensitivity setting. Check the Underload trip level and repeat as necessary.

  • Página 33: Advanced Setup (Wi-Fi/Fe Connect Mobile App)

    SubDrive/MonoDrive WARNING Serious or fatal electrical shock may result from contact with internal electrical components. DO NOT, under any circumstances, attempt to modify DIP switch settings until power has been removed and 5 minutes have passed for internal voltages to discharge! Power must be removed for DIP switch setting to take effect.

  • Página 34: Accessing The Drive

    SubDrive/MonoDrive Accessing the Drive After making a successful connection to the drive, launch the FE Connect mobile app. The FE Connect mobile app can be downloaded from the Apple App Store or Google Play depending on the device being used. Set-up The Set-up screen allows for the set-up of additional features of the drive including: •...

  • Página 35: Accessories

    SubDrive/MonoDrive Accessories Accessory Detail Used with Part Number Assists in preventing insects from entering and damaging Air Screen Kit All Models 226 550 901 the internal components of the drive Allows a water system to alternate between two parallel Duplex Alternator All Models 585 001 2000 pumps controlled by separate SubDrives...

  • Página 40: Limited Warranty

    The buyer must return the product to an authorized Franklin Electric Distribution outlet for warranty consideration. Returns to the place of purchase will only be considered for warranty coverage if the place of purchase is an authorized Franklin Electric Distributor at the time the claim is made.
  • Página 41 NOTES:...
  • Página 42 NOTES:...
  • Página 43 NOTES:...
  • Página 44 Form 226203101 Rev. 0 9255 Coverdale Road, Fort Wayne, IN 46809 10.14 l: 260.824.2900 Fax: 260.824.2909 www.franklinwater.com...
  • Página 45 SubDrive15/20/30 MonoDrive, MonoDriveXT NEMA 3R Manuel du propriétaire...

  • Página 46: Avant De Commencer

    Franklin Electric peut entraîner une décharge électrique, un incendie, un rendement insatisfaisant ou une défaillance de l’appareil. De l’information sur l’installation est disponible auprès des fabricants et des distributeurs de pompes, ou directement auprès de Franklin Electric au moyen de notre numéro sans frais, 1-800-348-2420.
  • Página 47 Spécifications : SubDrive15 . . . . . . . . . . . . . . . . . . .

  • Página 48: Déclaration De Conformité

    SubDrive/MonoDrive Déclaration de conformité Numéro de modèle Description de modèle 587 020 5003 MonoDrive 587 020 5103 SubDrive15 587 020 5203 MonoDriveXT 587 020 5303 SubDrive20 E184902 587 020 5403 SubDrive30 INFORMATION DE LA NATIONAL SANITATION FOUNDATION Le ou les capteurs de pression en acier inoxydable ci-inclus ont été évalués par Underwriters Laboratories Inc.

  • Página 49: Spécifications : Monodrive/Monodrivext

    SubDrive/MonoDrive Spécifications : MonoDrive/MonoDriveXT MonoDrive MonoDriveXT Numéro de NEMA 3R 587 020 5003 587 020 5203 modèle (intérieur/extérieur) Tension (V) 208/230 V CA 208/230 V CA Entrée de phase Monophasé Monophasé Fréquence 60/50 Hz 60/50 Hz Intensité (max.) 11 A 16 A Entrée de l’alimentation Facteur de...

  • Página 50: Spécifications : Subdrive15

    (B) Consultez les pages 25-26 pour les détails sur la Fixation de l’entraînement. (C)  Lorsqu’un SubDrive15 est utilisé avec un moteur monophasé à 3 fils (consultez la sélection de l’entraînement aux pages 30-31), les spécifications de moteur et de pompe MonoDrive à la page 5 s’appliquent.

  • Página 51: Spécifications : Subdrive20

    SubDrive/MonoDrive Spécifications : SubDrive20 SubDrive20 Numéro de NEMA 3R (intérieur/extérieur) 587 020 5303 modèle Tension (V) 208/230 V CA Entrée de phase Monophasé Fréquence 60/50 Hz Entrée de Intensité (max.) 19 A l’alimentation ~ 0,95 Facteur de puissance électrique Puissance (en veille)* Puissance (max.) 4,2 kW Consultez les codes nationaux, provinciaux et locaux pour les installations de circuit de...

  • Página 52: Spécifications : Subdrive30

    SubDrive/MonoDrive Spécifications : SubDrive30 SubDrive30 Numéro de NEMA 3R (intérieur/extérieur) 587 020 5403 modèle Tension (V) 208/230 V CA Entrée de phase Monophasé Fréquence 60/50 Hz Entrée de Intensité (max.) 23 A l’alimentation ~ 0,95 Facteur de puissance électrique Puissance (en veille)* Puissance (max.) 4,2 kW Consultez les codes nationaux, provinciaux et locaux pour les installations de circuit de...

  • Página 53: Description

    Caractéristiques et avantages Pression d’eau constante L’unité SubDrive/MonoDrive de Franklin Electric fournit une régulation constante de la pression au moyen de composants électroniques avancés, afin d’entraîner un moteur et une pompe standards conformément aux demandes de pression indiquées par un capteur de pression durable, robuste et très précis.
  • Página 54 SubDrive/MonoDrive Sensibilité de sous-charge réglable Le contrôleur SubDrive/MonoDrive est configuré à l’usine pour assurer la détection des défaillances de sous-charge dans un large éventail d’applications de pompage. Dans de rares situations (comme certaines pompes dans des puits peu profonds), ce niveau de déclenchement peut provoquer des défaillances injustifiées.

  • Página 55: Pièces Remplaçables

    SubDrive/MonoDrive Historique de défaillance de diagnostic du système En plus de réguler la pression de la pompe et de surveiller de manière précise le fonctionnement du moteur, le SubDrive/MonoDrive surveille en continu le rendement du système et peut détecter toute une gamme de conditions anormales. Dans plusieurs cas, le contrôleur compense au besoin pour maintenir un fonctionnement continu du système;...

  • Página 56: Dans La Boîte

    Câble du capteur Guide d’installation Raccord de réduction de tension Comment cela fonctionne Le contrôleur Franklin Electric SubDrive/MonoDrive est conçu pour faire partie d’un système qui comprend seulement quatre (4) composants : Pompe standard et moteur Franklin Electric Contrôleur SubDrive/MonoDrive Petit réservoir pressurisé...

  • Página 57: Écran De L'entraînement

    SubDrive/MonoDrive Écran de l’entraînement Système en veille Lorsque l’unité SubDrive/MonoDrive est allumée et en veille (sans pomper d’eau), l’écran est illuminé et affiche « - - - ». Entraînement en fonction Lorsque l’unité SubDrive/MonoDrive commande le moteur et la pompe, l’écran est illuminé et la fréquence du moteur ou de la pompe (en Hz, ou cycles par seconde) est affichée à...

  • Página 58: Considérations Propres À L'utilisation Extérieure

    SubDrive/MonoDrive Fixez l’entraînement à une structure de soutien solide (mur ou plaque arrière). 15 cm 6 po Laissez un dégagement de Fixez l’entraînement le plus 15 cm (6 po) autour de près possible du panneau l’entraînement, pour permettre d’entrée de service. le refroidissement.

  • Página 59: Acheminement Des Fils

    SubDrive/MonoDrive • Si l’entraînement est installé dans une emplacement où des débris, de petits animaux ou des insectes sont susceptibles de pénétrer dans l’entraînement, une trousse de filtre à air supplémentaire devrait être installée. Consultez la page Accessoires pour de l’information sur les commandes.
  • Página 60 SubDrive/MonoDrive Panneau d’entrée de service MISE À LA TERRE 20,3 cm (8 po) min. MISE À LA TERRE 20,3 cm (8 po) 90º Faites chevaucher le câblage de min. la maison et des autres circuits de dérivation à 90°. Panneau d’entrée de service Dérivation 3 Télévision...

  • Página 61: Mise À La Terre

    SubDrive/MonoDrive Mise à la terre Pour assurer la sécurité et le rendement, veuillez respecter les exigences suivantes concernant la mise à la terre : Assurez-vous Un fil séparé de mise à la terre de qu’une tige de sortie à partir de l’entraînement mise à...

  • Página 62: Tailles Du Fusible/Disjoncteur Et Des Fils

    1290 1635 MonoDrive 1200 1580 2000 1160 1465 SubDrive15 1075 1415 1795 1135 MonoDriveXT 1095 1390 SubDrive20 1130 SubDrive30 Les nombres surlignés réfèrent à un fil avec une isolation à 90 °C (194 °F) seulement XXXX...

  • Página 63: Sélection Du Générateur

    (SFA) maximal. La détection d’une surchauffe du moteur n’est pas effectuée par l’entraînement. Sélection du générateur La puissance de base d’une génératrice pour le système SubDrive/MonoDrive de Franklin Electric est 1,5 fois la puissance (en W) d’entrée maximale consommée par l’entraînement, arrondie à la puissance normale suivante de la génératrice.

  • Página 64: Sélection Du Tuyau Et Du Réservoir

    MonoDrive peut également utiliser un réservoir existant d’une capacité beaucoup plus grande. Tableau 3 : Taille minimale de réservoir pressurisé (capacité totale) Débit nominal de pompe Modèle de contrôleur Taille minimale de réservoir SubDrive15 ou MonoDrive 7,6 l (2 gal) Moins de 45,4 lpm (12 gpm) SubDrive20 15,1 l (4 gal)

  • Página 65: Taille Et Rendement De La Pompe

    Le SubDrive15 peut également être réglé pour actionner une pompe de 1,0 hp (0,75 kW) ou de 1,5 hp (1,1 kW) si désiré; mais les pompes plus puissantes suivront tout de même la courbe de 1,5 hp (1,1 kW) et ne peuvent être utilisées qu’avec un moteur de 1,5 hp (1,1 kW).

  • Página 66: Subdrive20

    Le SubDrive20 peut être utilisé avec des pompes de 1,0 hp (0,75 kW) installées sur des moteurs triphasés Franklin Electric de 2,0 hp (1,5 kW). En général, le SubDrive20 améliorera le rendement d’une pompe de 1,0 hp (0,75 kW) pour la rendre équivalente (ou mieux) à une pompe traditionnelle de 2,0 hp (1,5 kW) avec le même débit nominal (série de pompes).

  • Página 67: Subdrive30

    Le SubDrive30 peut être utilisé avec des pompes de 1,5 hp (1,1 kW) installées sur des moteurs triphasés Franklin Electric de 3,0 hp (2,2 kW). En général, le SubDrive30 améliorera le rendement d’une pompe de 1,5 hp (1,1 kW) pour la rendre équivalente (ou mieux) à une pompe traditionnelle de 3,0 hp (2,2 kW) avec le même débit nominal (série de pompes).

  • Página 68: Monodrive

    SubDrive/MonoDrive MonoDrive Le MonoDrive est conçu pour convertir un système de pompe traditionnel de 1/2 hp (0,37 kW), de 3/4 hp (0,55 kW) ou de 1,0 hp (0,75 kW) en un système à pression constante et à vitesse variable, en remplaçant simplement le boîtier de commande à 3 fils et l’interrupteur à pression. La puissance de sortie maximale de pompe avec le MonoDrive est similaire au rendement atteint au moyen d’un boîtier de commande traditionnel.

  • Página 69: Procédure D'installation

    SubDrive/MonoDrive Procédure d’installation Fixation de l’entraînement L’unité SubDrive/MonoDrive doit être fixée sur une surface ou une plaque arrière au moins aussi grande que les dimensions extérieures du contrôleur, afin de préserver la norme NEMA 3R. Le contrôleur doit être fixé à au moins 45,7 cm (18 po) du sol. 250,5 [9,86] 157,4...
  • Página 70 53,2 [2,09] 53,9 [0,31] [2,12] [5,51] MODÈLE « A » « B » « C » « D » 464,2 355,2 454,7 427,4 SubDrive15, MonoDrive [18,28] [13,98] [17,90] [16,83] 539,4 430,4 529,9 502,6 SubDrive20, SubDrive30, MonoDriveXT [21,24] [16,94] [20,86] [19,79]...

  • Página 71: Câblage De L'entraînement

    SubDrive/MonoDrive Câblage de l’entraînement AVERTISSEMENT Le fait de ne pas brancher le moteur, le SubDrive/MonoDrive, la plomberie en métal et tous les autres métaux à proximité du moteur ou du câble à la borne de mise à la terre de l’alimentation électrique au moyen d’un fil dont le diamètre n’est pas inférieur à...
  • Página 72 Suitable for use on a circuit capable of be ordered by contacting your local delivering not more than 5000 rms Franklin Electric representative. symmetrical amperes, 250 V maximum. 230 V CA par l’ouverture plus grande sur le côté Use 75 ºC CU wire rate 300 V min.
  • Página 73 être utilisé si le capteur de pression est connecté avec un câble qui ne provient pas de Franklin Electric. Des longueurs de câble supérieures à 30 m (100 pi) ne doivent pas être utilisées, car elles peuvent provoquer un fonctionnement incorrect de l’entraînement.

  • Página 74: Configuration De L'entraînement

    Les unités SubDrive ont la capacité de fonctionner en mode MonoDrive au besoin (le SubDrive15 peut être configuré en tant que MonoDrive alors que les unités SubDrive20 et SubDrive30 peuvent être configurées en tant que MonoDriveXT). Si vous souhaitez utiliser un moteur monophasé...

  • Página 75: Sélection De La Pompe Et Du Moteur

    SubDrive/MonoDrive Sélection de la pompe et du moteur Le SubDrive/MonoDrive peut être configuré pour fonctionner en réglant seulement deux (2) commutateurs DIP : un (1) pour la taille du moteur et l’autre (2) pour la taille de la pompe. Les commutateurs DIP sont situés au haut du panneau d’interface utilisateur, comme illustré...

  • Página 76: Sélection De Débit Constant

    SubDrive/MonoDrive Potentiomètre de sensibilité de sous-charge Sensibilité de sous-charge : réglage peu profond Si la pompe est installée dans un puits extrêmement peu profond (p. ex., artésien) et que le système continue de se déclencher, vous devez régler le potentiomètre (pot) de sous- charge dans le sens horaire, à...

  • Página 77: Configuration Avancée (Application Mobile Fe Connect / Wi-Fi)

    SubDrive/MonoDrive AVERTISSEMENT Des décharges électriques graves ou mortelles peuvent résulter d’un contact avec des composants électriques internes. NE tentez JAMAIS de modifier les réglages du commutateur DIP avant que l’alimentation électrique n’ait été coupée et que cinq minutes se soient écoulées pour permettre aux tensions internes de se dissiper! L’alimentation électrique doit être coupée pour que le réglage du commutateur DIP soit appliqué.

  • Página 78: Accéder À L'entraînement

    SubDrive/MonoDrive Accéder à l’entraînement Après avoir établi une connexion à l’entraînement, lancez l’application mobile FE Connect. L’application mobile FE Connect peut être téléchargée du Apple App Store ou de Google Play, selon l’appareil utilisé. Configuration L’écran de configuration permet la configuration de caractéristiques additionnelles de l’entraînement, notamment : •...

  • Página 79: Accessoires

    SubDrive/MonoDrive Accessoires Accessoire Détails Utilisé avec Numéro de pièce Empêche les insectes de pénétrer et d’endommager les Trousse de filtre à air Tous les modèles 226 550 901 composants internes de l’entraînement Permet à un système d’eau d’alterner entre deux pompes Alternateur duplex en parallèle commandées par des unités SubDrive Tous les modèles...

  • Página 84: Garantie Limitée

    L’acheteur doit retourner le produit à un point de distribution Franklin Electric autorisé pour examen. Si le retour est effectué au point d’achat, la couverture de la garantie ne sera prise en considération que si le lieu de vente en question est un distributeur Franklin Electric autorisé au moment de la réclamation.
  • Página 85 REMARQUES :...
  • Página 86 REMARQUES :...
  • Página 87 REMARQUES :...
  • Página 88 Form. 226203101 Rév. 0 9255, Coverdale Road, Fort Wayne, 10/14 Indiana 46809 Tél. : 260-824-2900 Téléc. : 260-824-2909 www.franklinwater.com...
  • Página 89 SubDrive15/20/30 MonoDrive, MonoDriveXT NEMA 3R Manual del propietario...

  • Página 90: Antes De Empezar

    4 pulgadas indicados en este manual (vea la Tabla 2 en la pág. 19). El uso de esta unidad con otro motor de Franklin Electric o con motores de otros fabricantes puede dañar tanto el motor como los componentes electrónicos. En aplicaciones donde la demanda de agua es crítica, deben estar disponibles un sensor de presión de repuesto y/o un sistema de respaldo si el variador falla y no...
  • Página 91 Especificaciones - SubDrive15 . . . . . . . . . . . . . . . . . . .

  • Página 92: Declaración De Cumplimiento

    SubDrive/MonoDrive Declaración de cumplimiento No. de modelo Descripción del modelo 587 020 5003 MonoDrive 587 020 5103 SubDrive15 587 020 5203 MonoDriveXT 587 020 5303 SubDrive20 E184902 587 020 5403 SubDrive30 INFORMACIÓN DE LA FUNDACIÓN NACIONAL DE SANIDAD El(los) sensor(es) adjunto(s) de acero inoxidable han sido evaluados por Underwriters Laboratories Inc.

  • Página 93: Especificaciones - Monodrive/Monodrivext

    SubDrive/MonoDrive Especificaciones - MonoDrive/MonoDriveXT MonoDrive MonoDriveXT NEMA 3R No. de modelo 587 020 5003 587 020 5203 (interior/exterior) Voltaje 208/230 VCA 208/230 VCA Incorporación Monofásico Monofásico Frecuencia 60/50 Hz 60/50 Hz Corriente (máxima) 11 A 16 A Entrada de ~ 0.95 alimentación Factor de potencia ~ 0.95...

  • Página 94: Especificaciones - Subdrive15

    (B) Vea la pág. 25-26 para obtener información detallada del montaje del variador. (C) Cuando un SubDrive15 se usa con un motor monofásico de 3 cables (ver selección del variador en la pág. 30-31), aplican las especificaciones de la bomba y del motor del MonoDrive en la página 5.

  • Página 95: Especificaciones - Subdrive20

    SubDrive/MonoDrive Especificaciones - SubDrive20 SubDrive20 No. de modelo NEMA 3R (interior/exterior) 587 020 5303 Voltaje 208/230 VCA Incorporación Monofásico Frecuencia 60/50 Hz Entrada de Corriente (máxima) 19 A alimentación ~ 0.95 Factor de potencia eléctrica Potencia (descanso)* Potencia (máxima) 4.2 kW Consulte los códigos federales, estatales y locales para las instalaciones de circuitos Calibre(s) del cable derivados...

  • Página 96: Especificaciones - Subdrive30

    SubDrive/MonoDrive Especificaciones - SubDrive30 SubDrive30 No. de modelo NEMA 3R (interior/exterior) 587 020 5403 Voltaje 208/230 VCA Incorporación Monofásico Frecuencia 60/50 Hz Entrada de Corriente (máxima) 23 A alimentación ~ 0.95 Factor de potencia eléctrica Potencia (descanso)* Potencia (máxima) 4.2 kW Consulte los códigos federales, estatales y locales para las instalaciones de circuitos Calibre(s) del cable derivados...

  • Página 97: Descripción

    Cuando se usa con los motores Franklin Electric (ver la Tabla 2 en la página 19), el SubDrive/MonoDrive proporciona una presión constante al eliminar los efectos de ciclos de presión asociados con los sistemas de pozo de agua convencionales.
  • Página 98 SubDrive/MonoDrive Sensibilidad de baja carga ajustable El controlador SubDrive/MonoDrive está configurado de fábrica para asegurar la detección de fallas de baja carga en una amplia variedad de aplicaciones de bombeo. En casos poco comunes (como con ciertas bombas en pozos poco profundos) este nivel de activación puede dar como resultado fallas falsas.

  • Página 99: Historia Del Diagnóstico De Fallas Del Sistema

    SubDrive/MonoDrive Historia del diagnóstico de fallas del sistema Adicionalmente a la regulación de la presión de la bomba y al control preciso de la operación del motor, el SubDrive/MonoDrive vigila constantemente el desempeño del sistema y puede detectar una variedad de condiciones anormales. En muchos casos, el controlador compensará, según sea necesario, para mantener la operación continua del sistema, sin embargo, si hay un riesgo alto de daño al equipo, el controlador protegerá...

  • Página 100: En La Caja

    Bomba estándar y motor Franklin Electric Controlador SubDrive/MonoDrive Tanque pequeño de presión (vea la Tabla 3 de la pág. 20) Sensor de presión Franklin Electric (aprobado por NSF 61) El sensor de presión debe instalarse parado y en posición vertical con la tapa de goma instalada.

  • Página 101: Pantalla Del Variador

    SubDrive/MonoDrive Pantalla del variador Sistema inactivo Cuando la unidad del SubDrive/MonoDrive tiene alimentación eléctrica y está inactiva (no está bombeando agua), la pantalla estará iluminada y se mostrará “ - - - ”. Variador en operación Cuando la unidad del SubDrive/MonoDrive está controlando el motor y la bomba, la pantalla estará...

  • Página 102: Consideraciones Especiales Para El Uso Al Aire Libre

    SubDrive/MonoDrive Monte el variador a una estructura de soporte resistente (pared o placa trasera). 6" 15 cm Deje un espacio libre alrededor Monte el variador tan cerca del variador de 6" (15 cm) para como sea posible al panel de la entrada de servicio. el enfriamiento.

  • Página 103: Tendido De Los Cables

    SubDrive/MonoDrive • Si el variador está instalado en áreas donde hay basuras y pequeños animales o insectos que puedan entrar al variador, se debe instalar un juego de filtros de aire. Vea la página de Accesorios para obtener la información de pedidos. Tendido de los cables Para asegurar la mejor protección contra la interferencia con otros dispositivos, tome las siguientes precauciones:...
  • Página 104 SubDrive/MonoDrive Panel de la entrada de servicio TIERRA 8" (20.3 cm) mín. TIERRA 90º 8" (20.3 cm) mín. Cruce sobre otros circuitos derivados y el cableado de la casa a 90º. Panel de la entrada de servicio Derivación 3 Derivación 2 Cable de satélite/antena Derivación 1...

  • Página 105: Conexión A Tierra

    SubDrive/MonoDrive Conexión a tierra Para asegurar la seguridad y el desempeño, cumpla los siguientes requerimientos para la conexión a tierra: Asegúrese de que una varilla apropiada Se debe conectar un cable de salida de conexión a tierra dedicado de conexión a tierra desde de la empresa de el variador al motor (los cables del servicios públicos...

  • Página 106: Tamaño Del Fusible/Disyuntor Y De Los Cables

    Disyuntor entrada indicado nominal 1290 1635 MonoDrive 1200 1580 2000 1160 1465 SubDrive15 1075 1415 1795 1135 MonoDriveXT 1095 1390 SubDrive20 1130 SubDrive30 Los números resaltados denotan cable con aislamiento de 194 °F (90 °C) únicamente XXXX...

  • Página 107: Tamaño Del Generador

    MonoDriveXT 1.5 hp = 4000 Watts (4 kW) 2 hp = 5000 Watts (5 kW) SubDrive15 = 3500 Watts (3.5 kW) SubDrive20 = 5700 Watts (6 kW) SubDrive30 = 7000 Watts (7 kW) Nota: No se debe utilizar en un interruptor de circuito de fallos de conexión a tierra (GFIC). Si se usa un generador regulado...

  • Página 108: Tamaño Del Tanque Y La Bomba

    Tabla 3: Tamaño mínimo del tanque de presión (capacidad total) Clasificación del flujo de la bomba Modelo del controlador Tamaño mínimo del tanque SubDrive15 o MonoDrive 2 galones (7.6 litros) Menos de 12 gpm (45.4 lpm) SubDrive20 4 galones (15.1 litros) SubDrive30 o MonoDriveXT 4 galones (15.1 litros)

  • Página 109: Tamaño Y Desempeño De La Bomba

    Tamaño y desempeño de la bomba SubDrive15 El SubDrive15 se puede usar con bombas de 3/4 hp (0.55 kW) que estén montadas en motores trifásicos Franklin Electric de 1.5 hp (1.1 kW). En general, el SubDrive15 mejorará el desempeño de una bomba de 3/4 hp (0.55 kW) para un desempeño similar o superior al de la bomba convencional de 1.5 hp (1.1 kW) de la misma clasificación de flujo (serie de bomba).

  • Página 110: Subdrive20

    El SubDrive20 se puede usar con bombas de 1.0 hp (0.75 kW) que estén montadas en motores trifásicos Franklin Electric de 2.0 hp (1.5 kW). En general, el SubDrive20 mejorará el desempeño de una bomba de 1.0 hp (0.75 kW) para un desempeño similar o superior al de la bomba convencional de 2.0 hp (1.5 kW) de la misma clasificación de flujo (serie de bomba).

  • Página 111: Subdrive30

    El SubDrive30 se puede usar con bombas de 1.5 hp (1.1 kW) que estén montadas en motores trifásicos Franklin Electric de 3.0 hp (2.2 kW). En general, el SubDrive30 mejorará el desempeño de una bomba de 1.5 hp (1.1 kW) para un desempeño similar o superior al de la bomba convencional de 3.0 hp (2.2 kW) de la misma clasificación de flujo (serie de bomba).

  • Página 112: Monodrive

    SubDrive/MonoDrive MonoDrive El MonoDrive está diseñado para convertir un sistema de bomba tradicional de 1/2 hp (0.37 kW), 3/4 hp (0.55 kW) o 1.0 hp (0.75 kW) en un sistema de presión constante y velocidad variable reemplazando simplemente la caja de control de 3 cables y el interruptor de presión.

  • Página 113: Procedimiento De Instalación

    SubDrive/MonoDrive Procedimiento de instalación Montaje del variador La unidad SubDrive/MonoDrive se deberá montar sobre una superficie o una placa trasera que no sea más pequeña que las dimensiones del controlador para poder mantener la clasificación NEMA 3R. El controlador debe montarse al menos a 18" (45.7 cm) por encima del suelo. 250.5 [9.86] 157.4...
  • Página 114 SubDrive/MonoDrive [0.43] 53.2 [2.09] 53.9 [0.31] [2.12] [5.51] MODELO “A” “B” “C” “D” 464.2 355.2 454.7 427.4 SubDrive15, MonoDrive [18.28] [13.98] [17.90] [16.83] 539.4 430.4 529.9 502.6 SubDrive20, SubDrive30, MonoDriveXT [21.24] [16.94] [20.86] [19.79]...

  • Página 115: Cableado Del Variador

    SubDrive/MonoDrive Cableado del variador ADVERTENCIA Puede ocurrir un choque eléctrico serio o fatal como resultado de conectar de forma incorrecta el motor a la terminal de tierra, el controlador del SubDrive/MonoDrive, tuberías metálicas u otro material metálico cercano al motor, que esté utilizando cables más grandes que los cables del motor.
  • Página 116 Suitable for use on a circuit capable of be ordered by contacting your local delivering not more than 5000 rms la abertura más grande en el lado izquierdo Franklin Electric representative. symmetrical amperes, 250 V maximum. Use 75 ºC CU wire rate 300 V min. PRESSURE Use 75 ºC CU wire rated 300 V min...
  • Página 117 (30 m) del sensor de presión. Puede solicitar un tramo de cable de 100 pies (30 m) para el sensor de presión al distribuidor local de Franklin Electric. Se debe usar cable de baja capacidad si el sensor de presión se conecta con un cable que no fue suministrado por Franklin Electric.

  • Página 118: Configuración Del Variador

    Selección del variador Los SubDrives tienen la capacidad de desempeñarse como MonoDrives cuando es necesario (El SubDrive15 puede configurarse como un MonoDrive. El SubDrive20 y el SubDrive30 pueden configurarse como un MonoDriveST). Si desea operar un motor monofásico con una unidad de SubDrive, asegúrese que el DIP SW1 Posición 2 está en posición de “ENCENDIDO”...

  • Página 119: Tamaño Del Motor/Bomba

    SubDrive/MonoDrive Tamaño del motor/bomba El SubDrive/MonoDrive se puede configurar para operar configurando solo dos (2) interruptores DIP, uno (1) para el tamaño del motor y uno (2) para el tamaño de la bomba. Los interruptores DIP están localizados en la parte superior de la tarjeta de interfaz de usuario como se muestra en la figura abajo.

  • Página 120: Sensibilidad A La Baja Carga: Configuración De Baja Profundidad

    SubDrive/MonoDrive Potenciómetro de sensibilidad de baja carga Sensibilidad a la baja carga: Configuración de baja profundidad Si la bomba se instala en un pozo sumamente bajo (por ejemplo, un pozo artesiano) y el sistema se sigue disparando, entonces el potenciómetro de baja carga (Pot) debe regularse a un ajuste de menor sensibilidad, girándolo en sentido de las manecillas del reloj.

  • Página 121: Configuración Avanzada (Wifi/Aplicación Móvil Fe Connect)

    SubDrive/MonoDrive ADVERTENCIA El contacto con los componentes eléctricos internos puede producir descargas eléctricas graves o fatales. NO trate, bajo ninguna circunstancia, de cambiar la configuración del interruptor DIP hasta haber cortado la alimentación eléctrica y dejado que pasen 5 minutos para que se disipe el voltaje interno.

  • Página 122: Tener Acceso Al Variador

    SubDrive/MonoDrive Tener acceso al variador Después de lograr una conexión exitosa con el variador, active la aplicación móvil FE Connect. La aplicación móvil FE Connect puede descargarse de la tienda de aplicaciones de Apple o de Google Play dependiendo del dispositivo que se esté usando. Configuración La pantalla de configuración permite la configuración de características adicionales del variador incluyendo:...

  • Página 123: Accesorios

    SubDrive/MonoDrive Accesorios Accesorio Detalle Usar con Número de pieza Ayuda a evitar que los insectos entren y dañen los Juego de filtro de aire Todos los modelos 226 550 901 componentes internos del variador Permite que un sistema de agua alterne entre dos Alternador doble Todos los modelos 585 001 2000...

  • Página 128: Garantie Limitée

    El comprador deberá enviar el producto a un distribuidor autorizado de Franklin Electric para hacer uso de la garantía. Las devoluciones al lugar de compra solo se considerarán para la cobertura de la garantía si el lugar de compra es un Distribuidor de Franklin Electric al momento en el que se haga la reclamación.
  • Página 129 NOTAS:...
  • Página 130 NOTAS:...
  • Página 131 NOTAS:...
  • Página 132 De 226203101 Rev. 0 9255 Coverdale Road, Fort Wayne, IN 46809 10.14 Tel: 260.824.2900 Fax: 260.824.2909 www.franklinwater.com...

Este manual también es adecuado para:

Subdrive20Subdrive30MonodriveMonodrivextNema 3r

Tabla de contenido
