Evaluación cuádruple
Evaluación cuádruple (x4) significa que se evalúan los flancos creciente y decreciente de A
y B. El nivel de la señal A y B determina el sentido de contaje.
● El contador incrementa: en el flanco positivo de A si B es bajo y en el flanco negativo de
● El contador decrementa: en el flanco negativo de A si B es bajo y en el flanco positivo de

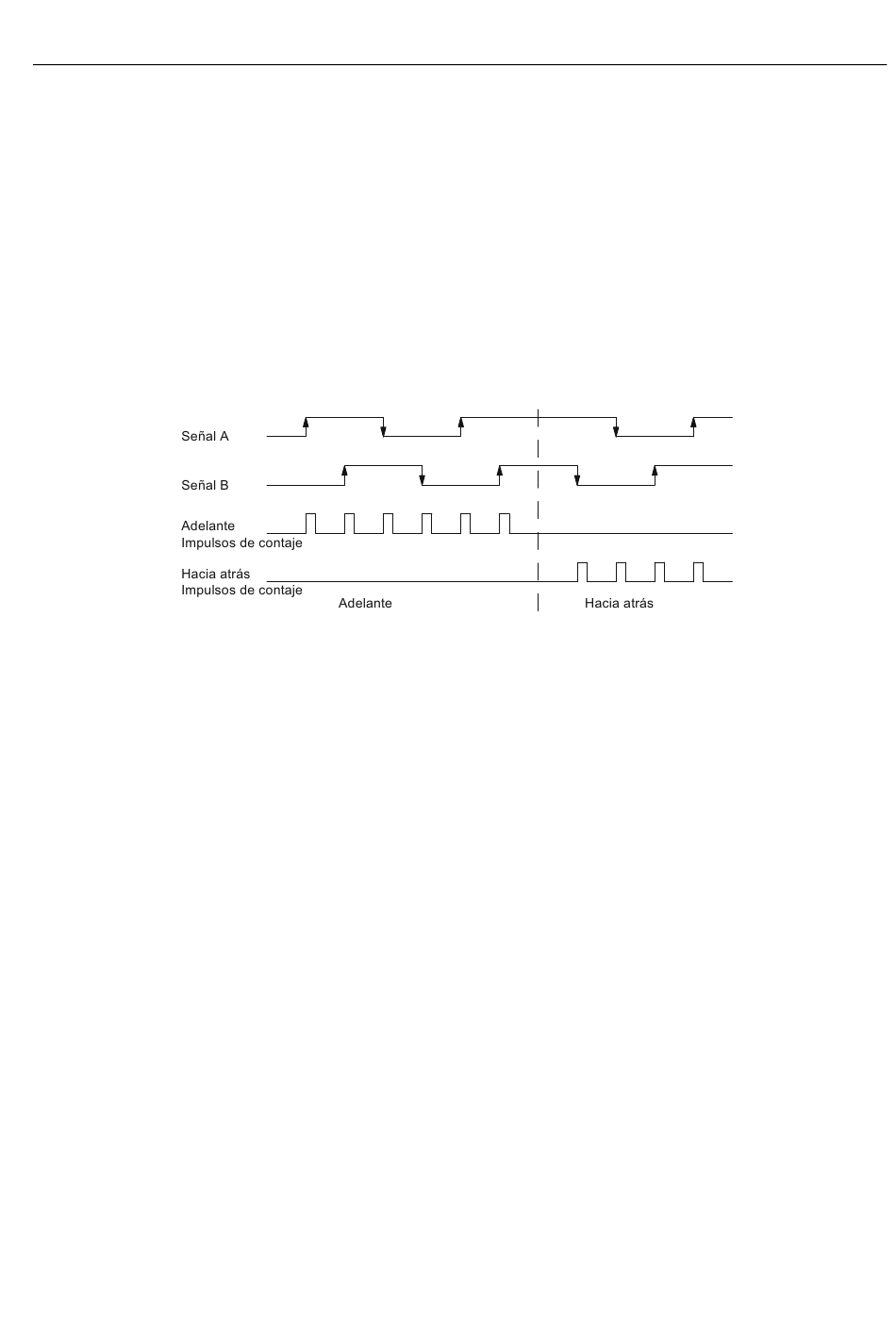

La figura siguiente muestra la evaluación cuádruple de las señales.
Figura 7-9
High Speed Boolean Processor FM 352-5
Manual del usuario, 05/2011, A5E00131331-04
A si B está arriba, así como en el flanco positivo de B si A está arriba y en el flanco
negativo de B si A está abajo.
A si B está arriba, así como en el flanco negativo de B si A está arriba y en el flanco
positivo de B si A está abajo.
Evaluación cuádruple
Señales de encoders y su evaluación
7.5 Evaluación de impulsos
181
