Diagrama 1
Consulte la siguiente figura para determinar si el módulo FM 352-5 puede superar la energía
almacenada en el inductor sin utilizar diodos de conmutación. Ejemplo: Utilizando los
valores determinados conforme a las características de carga inductiva (corriente del relé
=100 mA e inductancia del relé = 480 mH), siga la línea vertical de 100 mA hacia arriba
hasta la línea de 0,5 H. Este valor es bastante inferior al límite de conmutación. Tenga en
cuenta que con 100 mA es aceptable un inductor de hasta 2 H. Si el inductor utilizado
excede los 2 H, o bien si la intensidad es superior a 200 mA, se necesitarán diodos de
conmutación paralelos al relé. Si se utilizan diodos de conmutación no habrá limitaciones
respecto a la conmutación inductiva. El siguiente diagrama muestra la inductividad de relé
máxima en función de la corriente inductiva.
100,00 H
Figura A-7
Frecuencia de conmutación inductiva máxima
Tras haber determinado que el módulo FM 352-5 puede conmutar la carga inductiva, deberá
comprobar asimismo si puede conmutar a la frecuencia máxima deseada. Cada vez que se
desconecte el inductor, la salida del módulo FM 352-5 deberá absorber energía. Por este
motivo existe un límite térmico máximo para la frecuencia de conmutación de una carga
inductiva. Encontrará el valor límite en el diagrama 2.
High Speed Boolean Processor FM 352-5
Manual del usuario, 05/2011, A5E00131331-04
10,00 H
1,00 H
0,10 H
0,01 H
10 mA
Límite de conmutación
Límite de destrucción

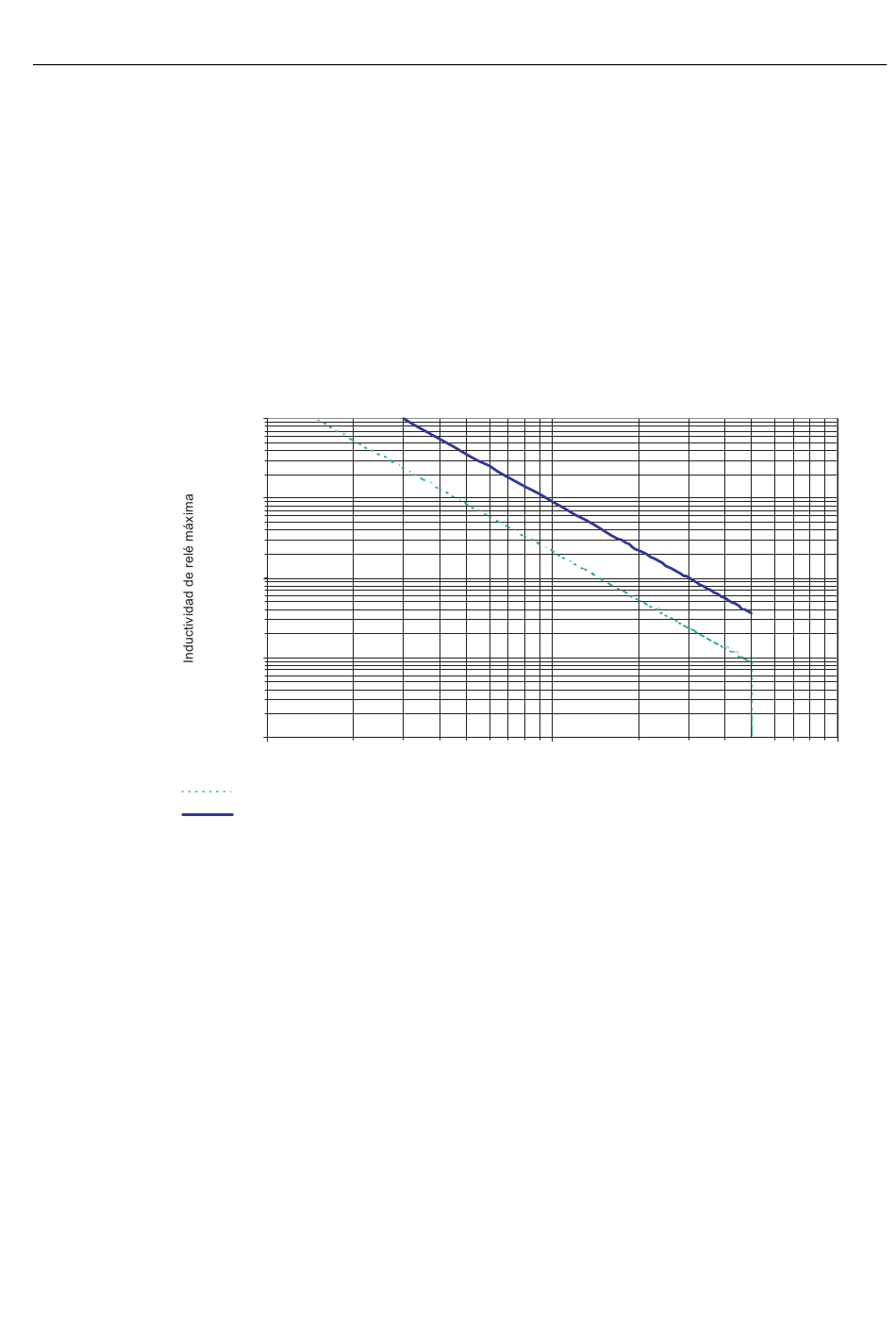

Diagrama 1: Inductancia nominal máxima vs. intensidad del inductor
A.5 Frecuencia de conmutación de cargas inductivas sin diodos
Inductividad nominal y corriente inductiva máximas
100 mA
Datos técnicos
1000 mA
223
