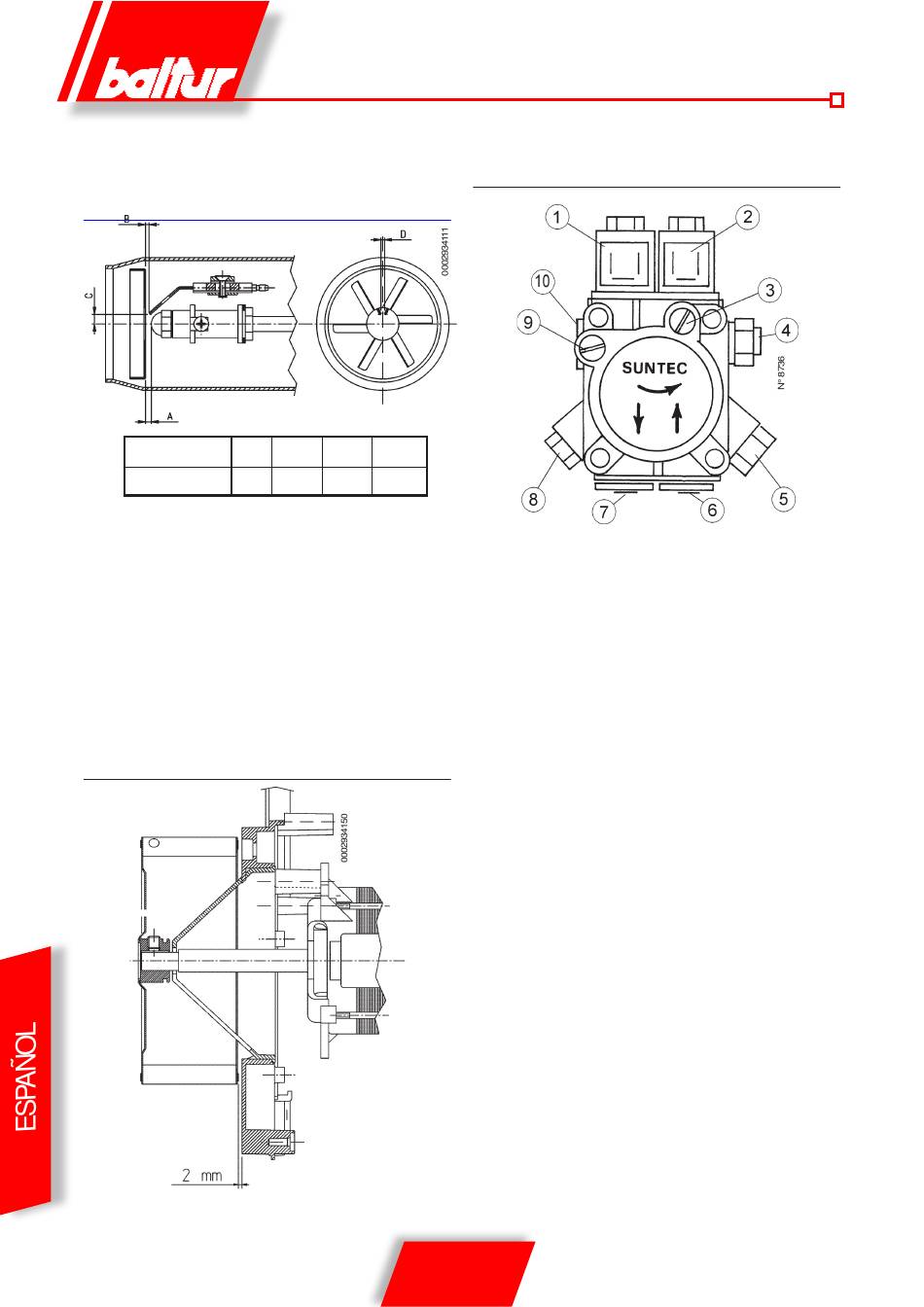

ESQUEMA DE PRINCIPIO
DISPOSICION DISCO-
ELECTRODO
MOD. A
RINOX 190L2 5
Nota: En determinadas condiciones de funcionamiento se puede
mejorar el encendido corrigiendo ligeramente la posición
de los electrodos.
Después de haber montado el inyector, verificar elcorrecto
posiciónamiento de eléctrodos y disco según los valores indicados
debajo. Es oportuno efectuar una verificación de los valores después
de cada intervención sobre la cabeza.
Nota: Para evitar dañar el soporte hay que efectuar las
operaciones de montaje / desmontaje de la boquilla
usando dos llaves, una llave delante sujetando y una
detrás apretando.
ESQUEMA DE MONTAJE
DEL VENTILADOR
Verificar durante la fase de montaje del ventilador que se respete
la medida indicada en la figura.
B C D
0,5-1 5-5,5 3,5-4
12 / 16
0006080951_201401
BOMBA SUNTEC AT 3 45A CON
FILTRO INCORPORADO
1 Válvula solenoide de bloqueo para la función de corte
en línea (normalmente cerrada) 1° llama
2 Válvula solenoide para el paso entre los dos niveles de fun-
cionamiento (normamente abierta) 2° llama
3 Salida en presión (toma de presión para el pistón hidráulico
de la clapeta del aire)
4 Regulador baja presión (1° llama)
5 Regulador alta presión (2° llama)
6 Aspiración
7 Retorno con tornillo allen de by-pass en el interior
8 Salida en presión (conexión manómetro y purga aire 1/8")
9 Conexión vacuómetro 1/8"
10 Salida a la boquilla
Nota. La bomba se regula previamente en fábrica a una presiòn
de 10 bar (1° llama) y 18 bar (2° llama).
