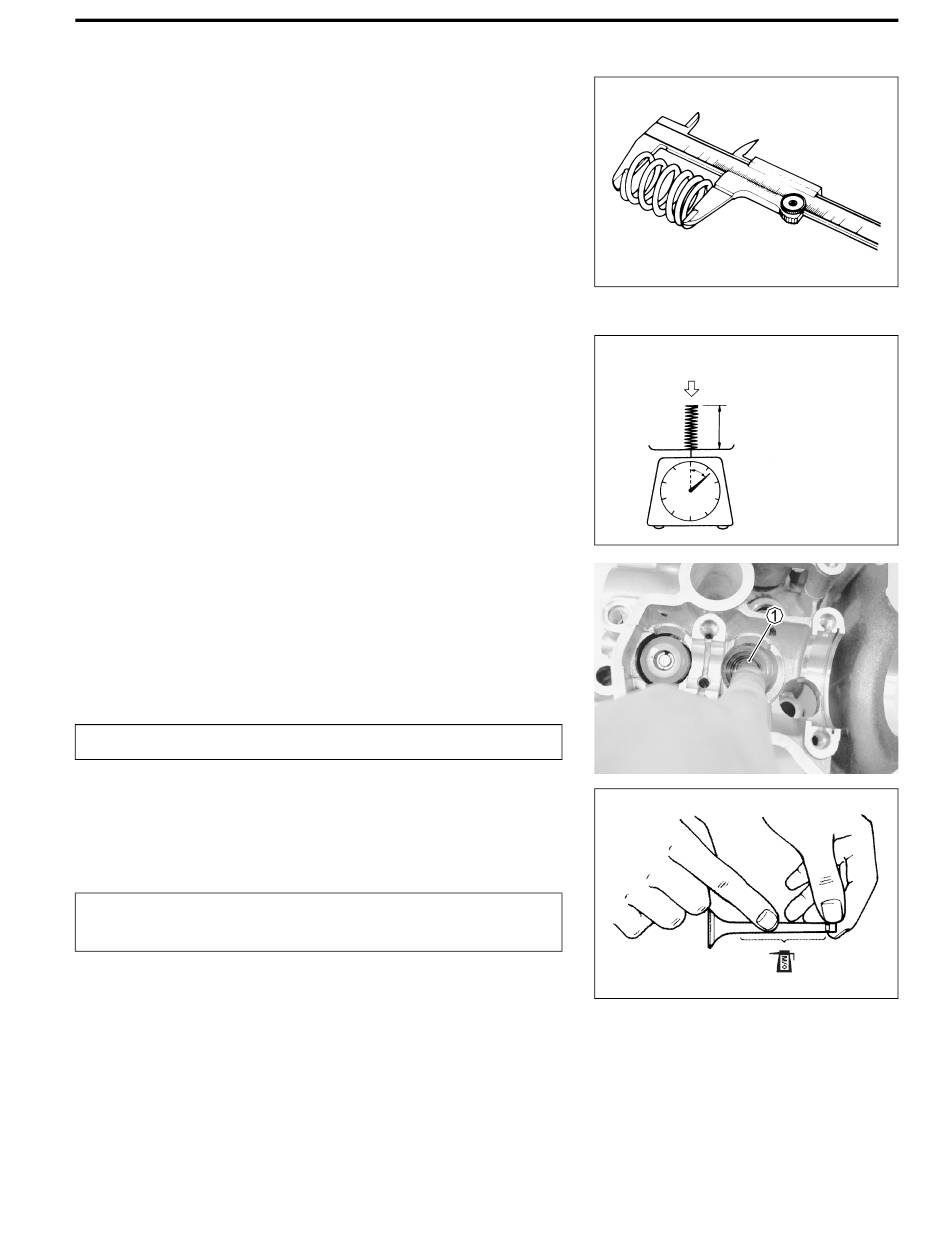

MUELLES DE LAS VÁLVULAS
La fuerza del muelle helicoidal mantiene la válvula firmemente
en su asiento. Si el muelle está debilitado se reducirá la poten-
cia del motor y a menudo será la causa del ruido de golpeteo
procedente del mecanismo de válvulas.
Compruebe que el muelle de válvula tenga una resistencia ade-
cuada, midiendo su longitud sin carga y también la fuerza nece-
saria para comprimirlo.
Si la longitud del muelle es inferior al límite de funcionamiento, o
si la fuerza necesaria para comprimirlo no se encuentra dentro
del margen especificado, reemplácelo.
 Longitud libre de muelle de válvula:
Límite de funcionamiento: (ADM) 34,0 mm
 09900-20102: Calibre de nonio
 Tensión de muelle de válvula:
Nominal:
(ADM) Aprox. 119 – 137 N, 11,9 – 13,7 kgf/ 30,9 mm
(ESC) Aprox. 78,5 N, 7,85 kgf/ 30,9 mm
REENSAMBLAJE
• Monte el asiento del muelle de la válvula.
• Aplique SOLUCIÓN DE ACEITE DE MOLIBDENO al retén de
aceite 1 y colóquelo a presión en su posición.
 SOLUCIÓN DE ACEITE DE MOLIBDENO
!
No reutilice los retenes de aceite extraídos.
• Inserte la válvula, con su vástago recubierto de SOLUCIÓN
DE ACEITE DE MOLIBDENO a lo largo y alrededor de toda
su longitud y sin ninguna discontinuidad.
!
Al insertar la válvula, tenga cuidado de no dañar el
labio del sello de aceite.
 SOLUCIÓN DE ACEITE DE MOLIBDENO
(ESC) 33,3 mm
ADM Aprox. 119 – 137 N (11,9 – 13,7 kgf)
ESC Aprox. 78,5 N (7,85 kgf)
ADM 30,9 mm
ESC 30,9 mm
MOTOR 3-31
