4.5

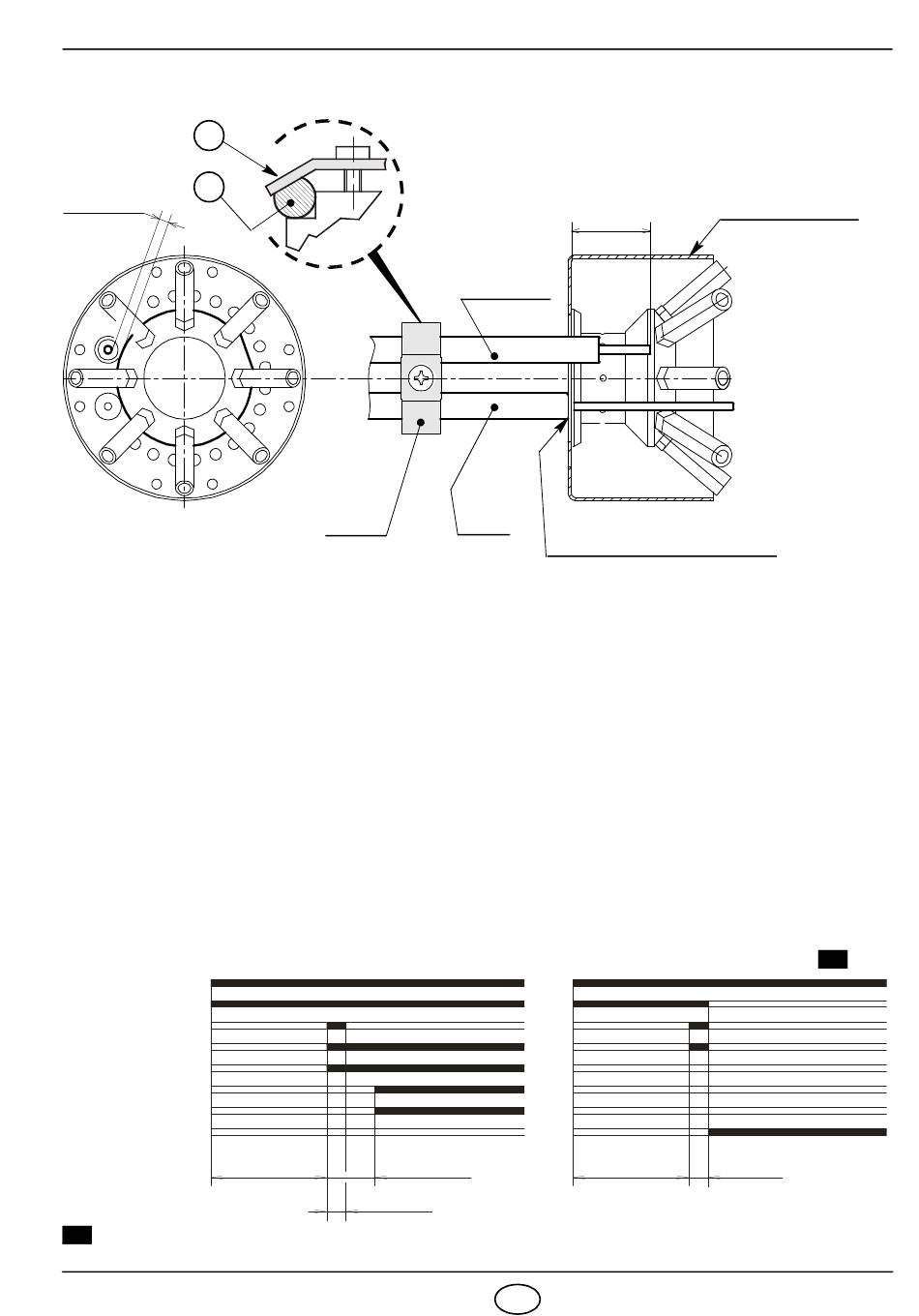

POSICIONAMIENTO SONDA Y ELECTRODO,

Fig. 11
1
2
3,5 ±
0,3
D4020
4.6

PRESOSTATO DE AIRE

Efectúe la regulación del presostato de aire después de haber efectuado todas las demás regulaciones del
quemador, situando el volante al inicio de la escala. Con el quemador funcionando, aumente la presión de
regulación girando lentamente el volante hacia la derecha hasta que se bloquee el quemador.
Girar el volante en sentido antihorario aproximadamente un 20% del valor regulado y verificar el correcto
funcionamiento del quemador. En el caso de que se bloquee nuevamente, girar un poco más el volante en
sentido antihorario.
El quemador sale de fábrica con el presostato regulado al inicio de la escala.
Atención:
Por norma, el presostato del aire debe impedir que la presión del aire descienda por debajo del valor regulado y
que el CO en los humos no sea superior al 1% (10.000 ppm).
Para verificarlo, colocar un analizador de combustión en la chimenea. Tapar lentamente la boca de aspira-
ción del ventilador (por ejemplo con un cartón) y verificar que el quemador se bloquea cuando el CO es
superior al 1%.
4.7

CICLO DE PUESTA EN MARCHA

Normal
Termostato
Motor
Transf. encendido
a
1 válvula
a
1 llama
a
2 válvula
a
2 llama
Señal bloqueo
40s min.
A
Señalado por el indicador luminoso de la caja de control (4, fig. 1, pág. 2).
3087
ATENCIÓN
Asegurarse de que la placa (1) siempre esté insertada
en la parte plana del electrodo (2).
ELECTRODO
PLACA
SONDA
3 ÷ 8s
3s max.
11
(ver fig. 11)
31 ±
0,3
Apoyar el aislador de la sonda
en el difusor de aire
Bloqueo por falta de encendido
40s min.
E
DIFUSOR DE AIRE
A
D5016
3s max.
