2.3 - Typowa instalacja

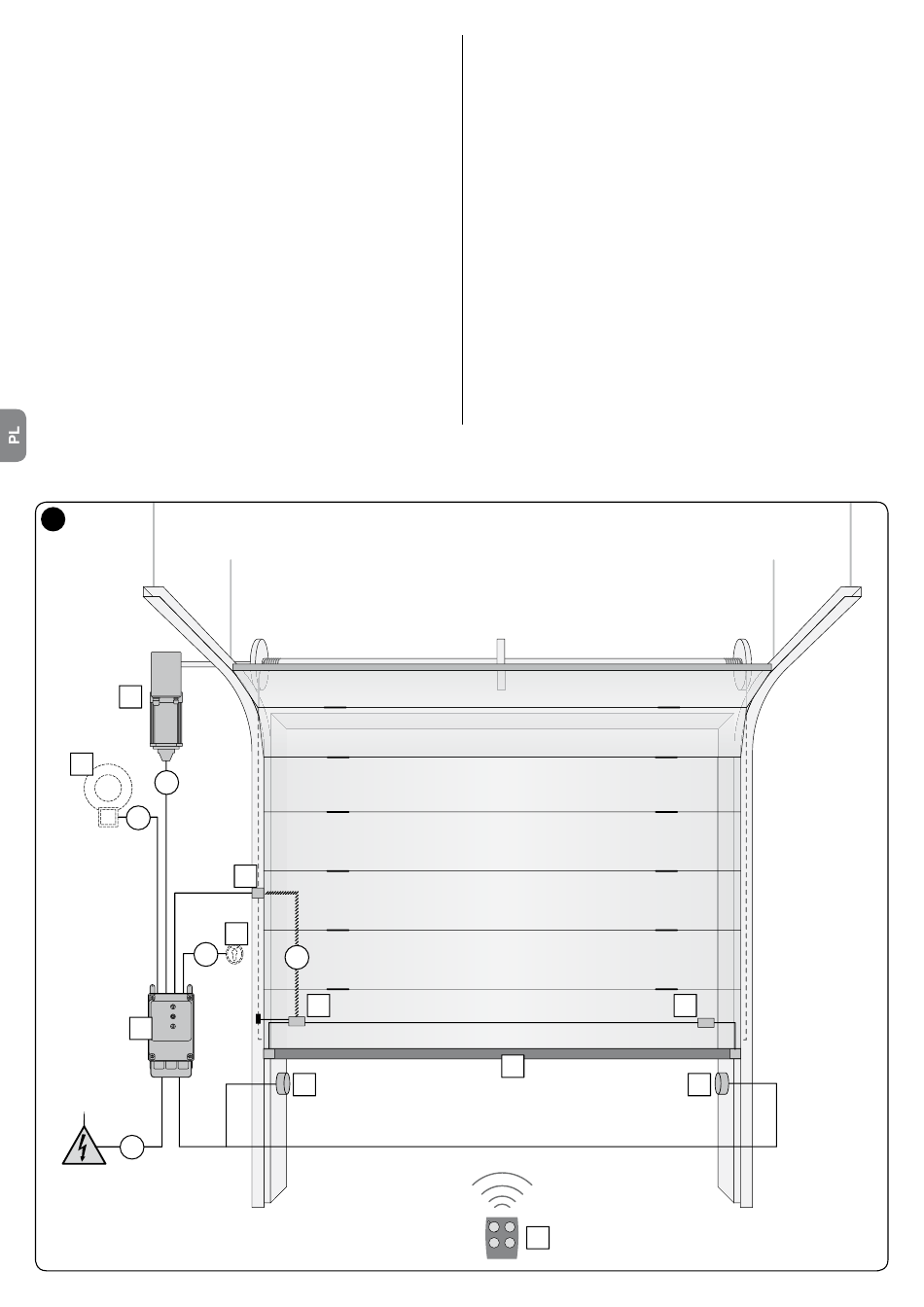

Na rys. 2 przedstawiono przykład instalacji automatyki, zrealizowanej z
zastosowaniem
komponentów Nice:
1 Motoreduktor
2 Nadajnik
3 Listwa krawędziowa
4 Skrzynka rozgałęźna
5 Centrala sterująca
6 Przewód spiralny
7 Lampa ostrzegawcza
8 Fotokomórka
9 Klawiatura cyfrowa - Czytnik zbliżeniowy - Przełącznik kluczykowy - Panel
przyciskowy
Komponenty te są rozmieszczone według zwyczajowego schematu.
Odnosząc się do rys. 2, należy określić przybliżone położenie, w jakim zostanie
zamontowany każdy z komponentów będących częścią instalacji.
Ważne – Przed przeprowadzeniem instalacji, należy przygotować przewody
elektryczne potrzebne w Państwa instalacji, odnosząc się do rys. 2 i do "Tabeli
1 - Dane techniczne przewodów elektrycznych".
Uwaga! – Podczas układania przewodów rurowych prowadzących kable
elektryczne i wprowadzania kabli do obudowy centrali, należy wziąć pod uwagę,
że, z powodu możliwego gromadzenia się wody w studzience rozgałęźnej,
przewody rurowe mogą powodować powstawanie w centrali skroplin, które
mogą uszkodzić obwody elektroniczne.
2
1
7
B
C
E
5
A
2
6
9
F
4
8
2.4 - Instalacja centrali sterującej
W celu zamocowania centrali sterującej, należy:
01. Otworzyć obudowę centrali: odkręcić śruby, tak jak to przedstawiono na
rys. 3-A / rys. 3-B;
02. Wykonać otwory do przeprowadzenia przewodów elektrycznych akcesoriów
sterowniczych i/lub sygnalizacyjnych. W tym celu, również aby zachować
stopień ochrony IP, zaleca się użycie odpowiedniego narzędzia (np. piły
walcowej), wykonując otwory w przygotowanych miejscach w dolnej części
obudowy. W razie konieczności można skorzystać z bocznych wejść na
kable, ale wyłącznie z użyciem odpowiednich złączek do przewodów
rurowych;
03. Zamocować obudowę; w zależności od wymagań związanych z miejscem
instalacji, można ją zamocować na trzy sposoby:
a) bezpośrednio na ścianie, wyprowadzając śruby z wnętrza obudowy (rys.
4-A);
b) przy użyciu standardowych elementów zaczepowych dostarczonych na
wyposażeniu (rys. 4-B);
c) jeśli prowadnik przewodów elektrycznych jest zewnętrzny i konieczne
jest zamocowanie obudowy w odległości maksymalnie 2 cm od ściany,
w celu umożliwienia przeprowadzenia kabli z tyłu centrali. DCC składa
się z 4 przekładek i osłony do wprowadzenia kabli do obudowy centrali
sterującej. W celu przeprowadzenia instalacji przy użyciu tego elementu
akcesoryjnego, należy odnieść się do rys. 4-C.
04. Na tym etapie można przeprowadzić wszystkie połączenia elektryczne:
informacje na ten temat zawarto w rozdziale 3.
W celu przeprowadzenia instalacji innych urządzeń będących częścią
automatyki, należy zapoznać się z ich instrukcjami obsługi.
3
2
4
8
