- Rögzítse a tartólábat a fenékrészen betonozott csavarokkal vagy
expanziós fém-tiplikkel.
- Csatlakoztassa a nyomó csővezetéket a tartó lábszerkezethez.
- Szerelje le a vezetőcsövek felső tartóelemét („A"/7.ábra)a tartály
(vagy tározó) faláról, illessze be a méretre vágott vezetőcsöveket
a kúpos tartó bütykökre majd a csövek felső részét illessze a felső
tartóelemhez („A"/7.ábra), végül rögzítse ismét a tartóelemet a
tartály falához.
- Szerelje fel a speciális csúszó-vezető karimát („D"/7.ábra) a
szivattyú nyomótorkához majd kösse a tartókötelet vagy láncot a
test felső részén lévő fogantyúhoz vagy fülhöz.
- Emelje fel a szivattyút a tartály (vagy tározó) fölé majd lassan
süllyessze úgy, hogy a csúszó-vezető karima a vezetőcsövekre
illeszkedjen.
- A szivattyút a fenékrészig süllyesztve, az automatikusan
csatlakozik a tartólábhoz.
- A szivattyú emelőkötelének vagy láncának a rögzítési pontja legyen a szivattyú súlypontjában.
- Az emelőkötél vagy lánc felső végét rögzítse biztonságosan.
- Igazítsa el az elektromos tápkábelt, elkerülve a kis sugarú hajlításokat, beékelődéseket és ügyelve arra, hogy
ne érje víz a csatlakozó dugót.

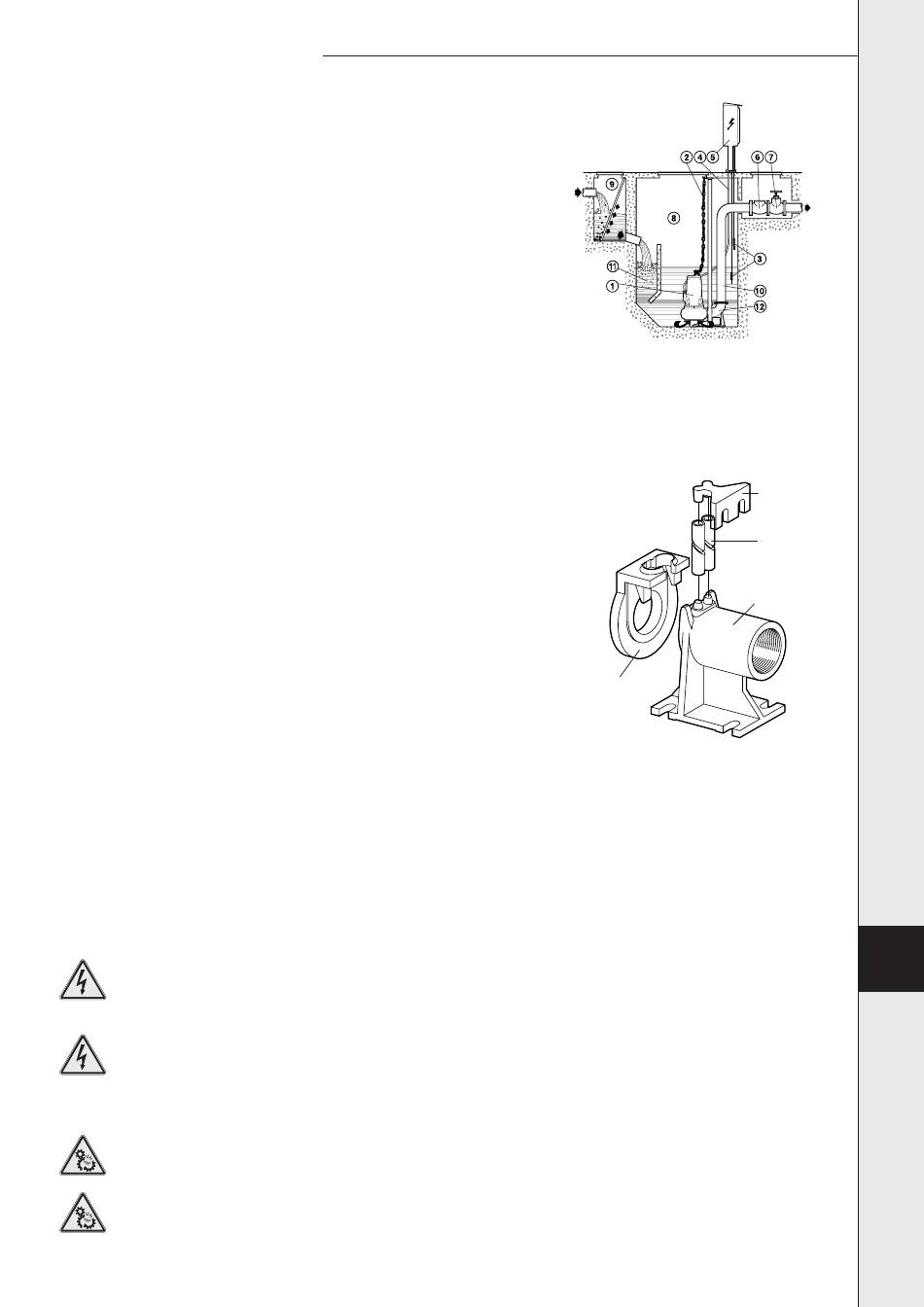

1 - Merülő szivattyú
2 - Emelőlánc
3 - Úszókapcsoló/szonda
4 - Elektromos kábel
5 - Elektromos kapcsolótábla
6 - Egyirányú szelep
7 - Zárószelep
8 - Tartály (vagy tározó)
9 - Segédtartály ráccsal (opcionális)
10 - Nyomó csővezeték
11 - Ülepítő zóna
12 - Tartóláb
Ki kell építeni egy kapcsolót és egy áramtalanítási lehetőséget.
5.3 ELEKTROMOS BEKÖTÉS
A szabad vezetékekkel szállított szivattyúk elektromos bekötését az érvényes előírásokat ismerő és azok
betartásával dolgozó tapasztalt, képzett szakember végezze! A kiépített kapcsolótábla és a hozzátartozó
elektromos berendezések feleljenek meg az érvényes biztonsági szabványoknak.
A kapcsolótábla berendezései és készülékei legyenek képesek fenntartani a megbízható működést.
A kétséges minőségű vagy alulméretezett elektromos felszereltség súlyos károsodást okozhat az elektromos
szivattyúnál és/vagy a teljes rendszernél. Az indítókészülék – ha szükséges- feleljen meg az érvényes
szabványoknak. A kapcsolótábla védelmi fokozata legyen megfelelő az installáció helyéhez, legyen védett a
napsugárzástól, legyen jól szellőző helyen és a helység hőmérséklete, páratartalma feleljen meg a készítő
elvárásainak.
Ha a szivattyú olyan környezetben kerül installálásra, ahol lehetséges emberek tartózkodása, a szivattyú
tápáramkörébe be kell építeni egy olyan differenciál mágneskapcsolót (fi relé vagy más néven életvédelmi relé)
mely IDN=30 mA-re van kalibrálva.
Az elektromos bekötés előtt végezzen áramtalanítást és győződjön meg arról, hogy nem lehetséges a
véletlenszerű ismételt áram alá helyezés. Először a védőföldelés vezetékének a bekötését végezze el. A
szivattyúnak a végleges működésből való kivonása vagy megsemmisítése esetén a védőföldelés vezetékét
utoljára kell kikötni.
Az installációt végző szakember felelősségi körébe tartozik a védőföldelő rendszer hatásosságának
ellenőrzése, illetve annak biztosítása, hogy a kivitelezése feleljen meg az érvényes szabványoknak.
Figyelem fontos: Soha NE végezze a szivattyú emelését az elektromos tápkábellel!
A működés folyamán a szivattyúnak teljesen a szivattyúzott folyadékba kell merülnie. Azoknál a szivattyúknál,
melyek nincsenek ellátva úszókapcsolóval, víz érzékelő szondát vagy úszókapcsolót, vagy más megoldást
kell kiépíteni annak érdekében, hogy biztosítva legyen a minimális folyadékszint és a szivattyút védjük a
szárazfutástól.
Kézi használati és karbantartási
Merülő szennyvíz és csapadékvíz szivattyúkhoz
D
6.ábra Csatlakozó lábszerkezet
Magyar
6.ábra
A
C
B
HU
