- Conectaţi ţevile de trimitere la gura piciorului de susţinere.
- Demontaţi suportul de ancorare de pe marginea bazinului,
introduceţi in proiecţiile conice speciale la piciorul de susţinere
tuburile de ghidare deja reduse la lungimea precedenta arătată şi
fixaţi-le remontând suportul pe marginea bazinului.
- Montaţi flanşa specială (fig. 7 – poz. D) la cursor şi ghidarea către
gura de trimitere a pompei şi agăţaţi funia sau lanţul la mânerul sau
orificiu pe partea superioară a corpului.
- Ridicaţi electropompa până deasupra puţului coborând-o apoi încet
ghidând flanşa culisantă pe tuburile de ghidare.
- Ajunsa pe fundul electropomei se va conecta automatic la piciorul
de sustinere.
- Carligul funiei sau lanţul de ridicare trebuie să fie in linie cu
baricentrul pompei.
- Asiguraţi extremitatea funiei sau lanţul la suportul de pe marginea
putului.
- Aranjaţi aspectul cablurilor electrice evitând indoituri, striviri şi fiind
atenţi ca terminalele să nu vina in contact cu apa.

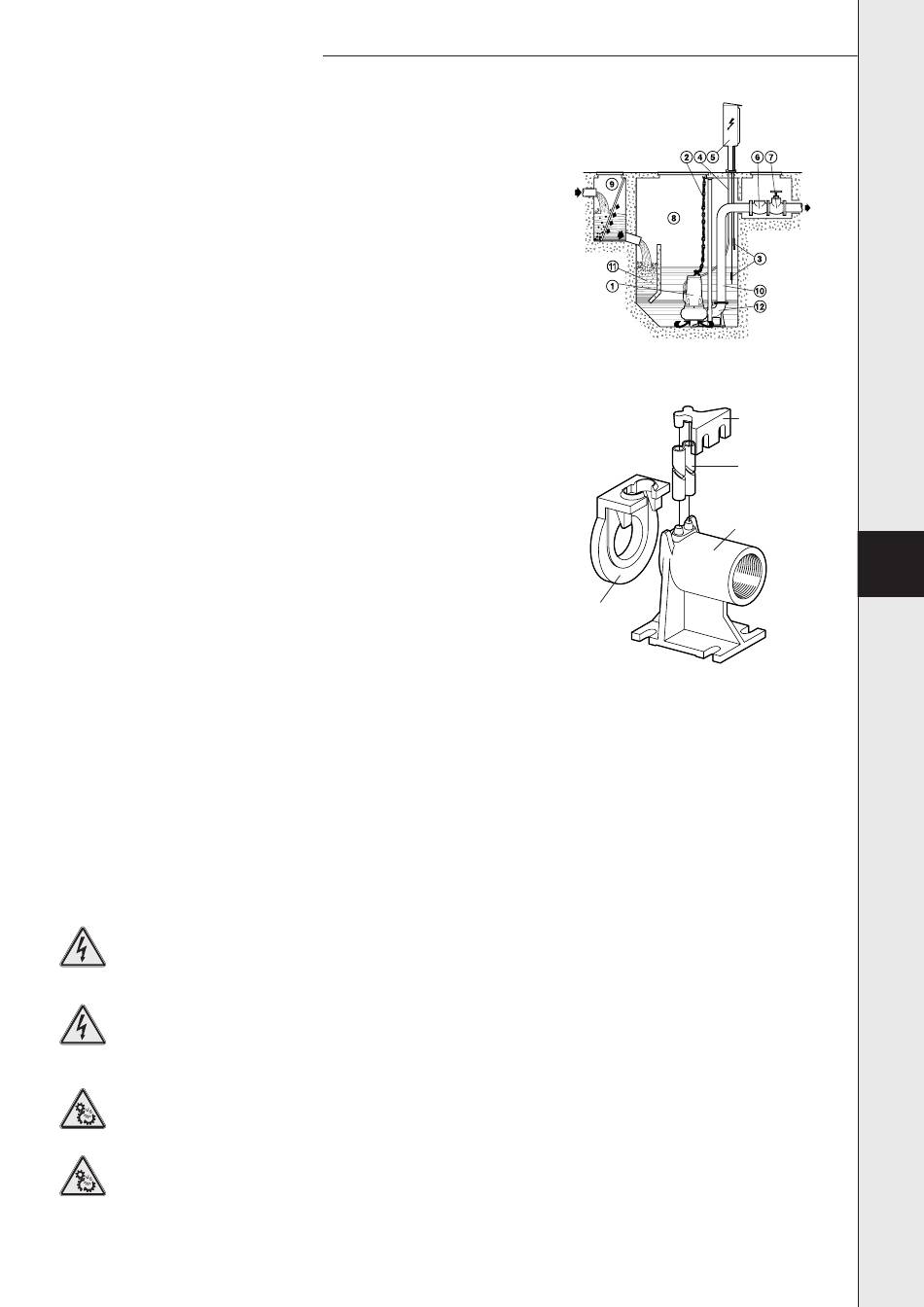

1 - Electropompa submersibila
2 - Lanţul pentru ridicare
3 - Plutitor / sonde
4 - Cablu electric
5 - Panou electric
6 - Valva de nu retur
7 - Broasca
8 - Puţ
9 - Puţ suplimentar (optional) cu grila
10 - Conducta de trimitere
11 - Zona de decantare
12 - Picior de susţinere
Este necesar un dispozitiv de intrerupere şi secţionare a alimentării.
5.3 CONEXIUNE ELECTRICĂ
Conexiunile electrice pentru pompele furnizate cu conductori liberi trebuie să fie efectuate de personal expert
şi calificat care să opereze conform normelor in vigoare. Panoul de comandă şi respectivele aparate electrice,
când sunt prevăzute, trebuie să fie aprobate de normele de securitate in vigoare. Instrumentele şi componentele
panoului trebuie să fie de capacitate şi calitate adecvate să menţină in timp un exerciţiu sigur. Utilizarea
instrumentelor de calitate indoielnică sau subdimensionată poate cauza daune grave electropompei şi/sau
instalaţiei. Aparatura de pornire, unde este necesară, trebuie dotată conform normelor in vigoare. Panoul
de comandă trebuie să aibă un grad de protecţie adecvat locului de instalare, trebuie să fie protejat de razele
solare, in zona bine aerisită, cu condiţii, in termeni de umiditate şi temperatura mediului, adecvate indicaţiilor
producătorului panoului.
Dacă este prevazută instalarea electropompei in medii unde este posibilă prezenţa persoanelor, in circuit de
alimentare electrică trebuie montat un intrerupător diferenţial cu curent rezidu (IDN) = 30 mA.
Inainte de a efectua conectarea electrică tăiaţi curentul şi asiguraţi-vă că nu poate fi reconectat accidental.
Efectuaţi conectarea conductorului de pământ inainte de a-i conecta pe cei de linie; in caz de indepărtare sau
eliminare a electropompei cablul de pământ trebuie sa fie eliminat ultimul.
Este responsabilitatea instalatorului să se asigure că scurgerea in pământ este suficientă şi realizată conform
normelor in vigoare.
Important: nu ridicaţi niciodată electropompa cu cablul electric!
In timpul funcţionării electropompei trebuie să fie complet scufundată in lichidul pompat.
Pentru pompele neprevăzute cu intrerupător automatic cu plutitor incorporat, este necesară instalarea unui sistem
de control cu sonde (fig. 6) sau cu plutitor sau alte aparate care să asigure nivelul minim al lichidului şi care să
protejeze electropompa impotriva mersului pe uscat.
Română
Manual de utilizare
Electropompe submersibile pentru apa reziduală
Fig. 6
D
Fig. 7 Picior de cuplare
A
C
B
