POSICIÓN Y ALINEACIÓN DE LA ALTURA DEL SEPARADOR
Punto de ubicación en la POSICIÓN DE CORTE NO PASANTE
NOTA: El separador se ubica en esta posición para los cortes "NO PASANTES" y además en esta posición cunado se lo
empaqueta para el envío.
Apunte a la ubicación para la POSICIÓN PASANTE como se muestra en la Figura 59. (El operador deberá ajustar el
separador en esta posición cuando realice los cortes "PASANTES").
(NOTA Debe colocar el separador en la posición PASANTE antes de realizar algún ajuste de alineación del separador de
la hoja).
ALINEACIÓN DEL SEPARADOR
Alineación en paralelo
El plano del separador es paralelo al plano de la hoja pero el separador y la hoja no están en línea entre sí.

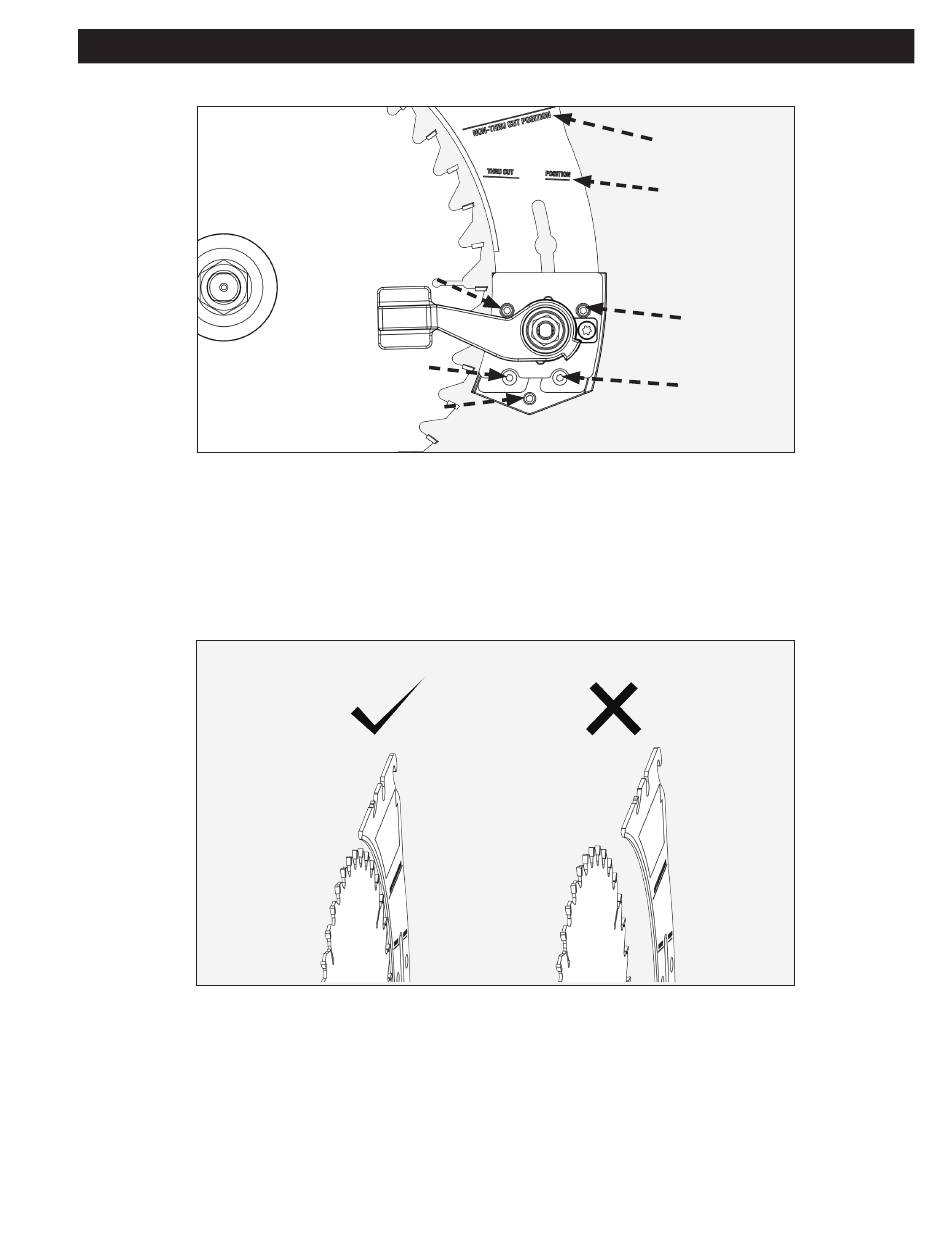

Si se requiere un ajuste en paralelo, utilice las Figuras 59 y 60 para realizar los siguientes ajustes:
1. Afloje los 2 tornillos de cabeza hexagonal (AA).
2. Apriete o afloje el tornillo de ajuste (BB1) para ajustar la línea de datum si el separador debe alinearse con la hoja.
3. Ajuste el tornillo de presión (BB2) y (BB3) para asistir con la alineación del separador esté paralela a la hoja.
4. Apriete los tornillos de cabeza hexagonal (AA).
BB2
AA
BB1
FIGURE 59
FIGURE 60
135
CORTE NO
PASANTE
CORTE
PASANTE
BB3
AA
