4.21.4 Giro de conos cortos con el carro superior

Los conos cortos se giran manualmente con el carro
superior. Gire el carro superior según el ángulo
requerido. El avance se consigue con el carro
transversal
Afloje los dos tornillos de sujeción situados en la parte frontal y trasera del carro superior.
Gire el carro superior.
Fije el carro superior otra vez.
4.19.6

Fileteado

El proceso de fileteado requiere un buen conocimiento y suficiente experiencia por parte del
.
operario
INFORMACIÓN
Debido al mecanismo de seguridad, no es posible la utilización de
 Avance longitudinal vía tornillo de avance y
 Avance transversal / avance longitudinal con barra de avance al mismo tiempo.
¡NOTAS!
Ejemplo de rosca externa:
 El diámetro de la pieza se debe haber girado al diámetro de rosca deseado.
 La pieza necesita un chaflán al inicio de la rosca y un corte a ras a la salida de la rosca.
 La velocidad debe ser la más lenta posible.
La herramienta de fileteado debe tener exactamente la misma forma que la rosca,

totalmente rectangular y fijada de modo que coincida exactamente con el centro de
rotación.
La palanca de engrane de fileteado debe estar engranada durante todo el proceso de

fileteado. Esto no es aplicable a pasos de rosca que pueden realizarse con un calibrador
.
de rosca
 La rosca se produce en varias fases de corte de modo que la herramienta de corte se
debe girar fuera de la rosca completamente (con el carro superior) al final de cada fase
de corte.
Funcionamiento
Versión 1.0 de 2015-6-11

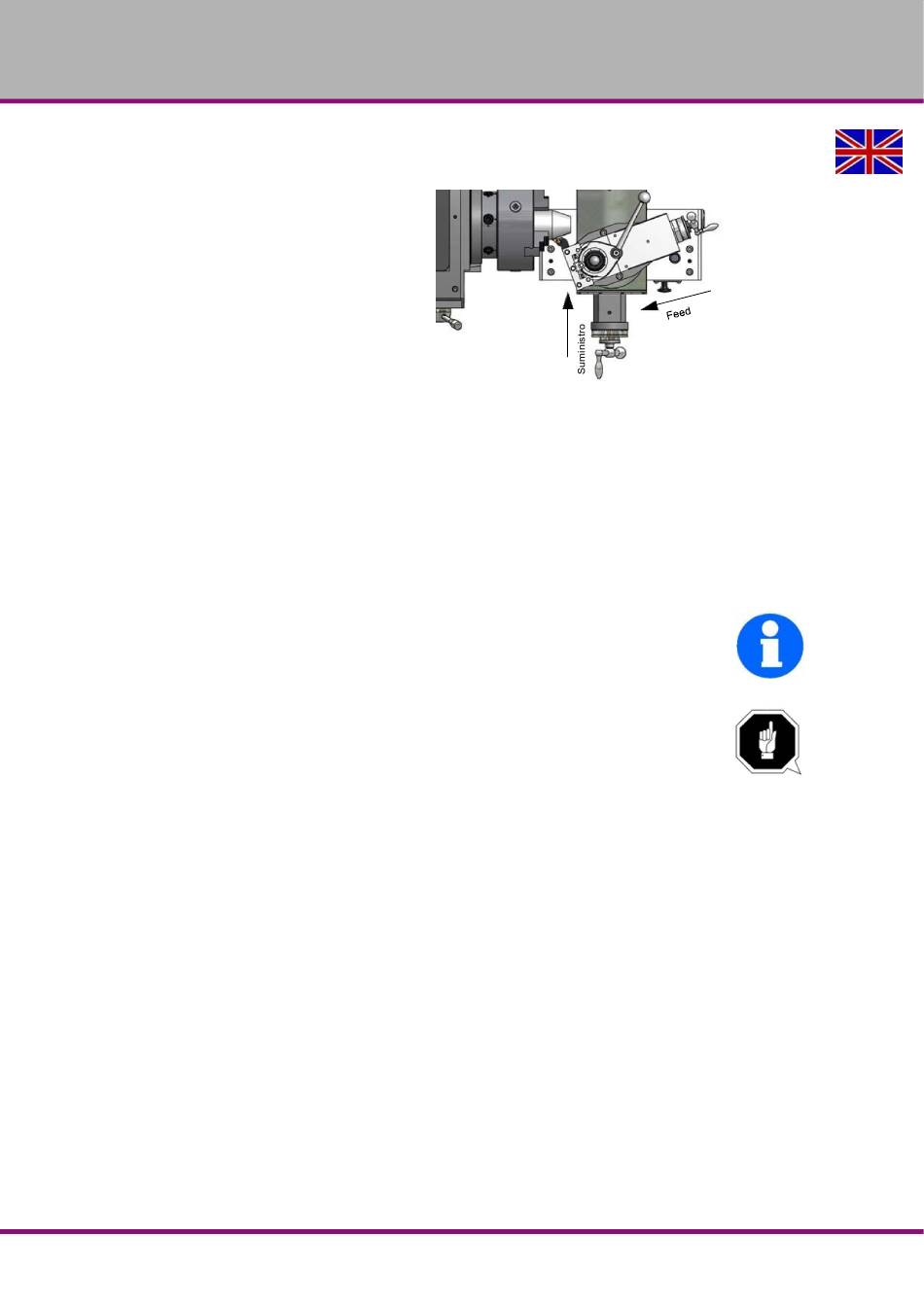

Img.4-19: Gráfico: Conos giratorios
