3 Introducción al FC 300

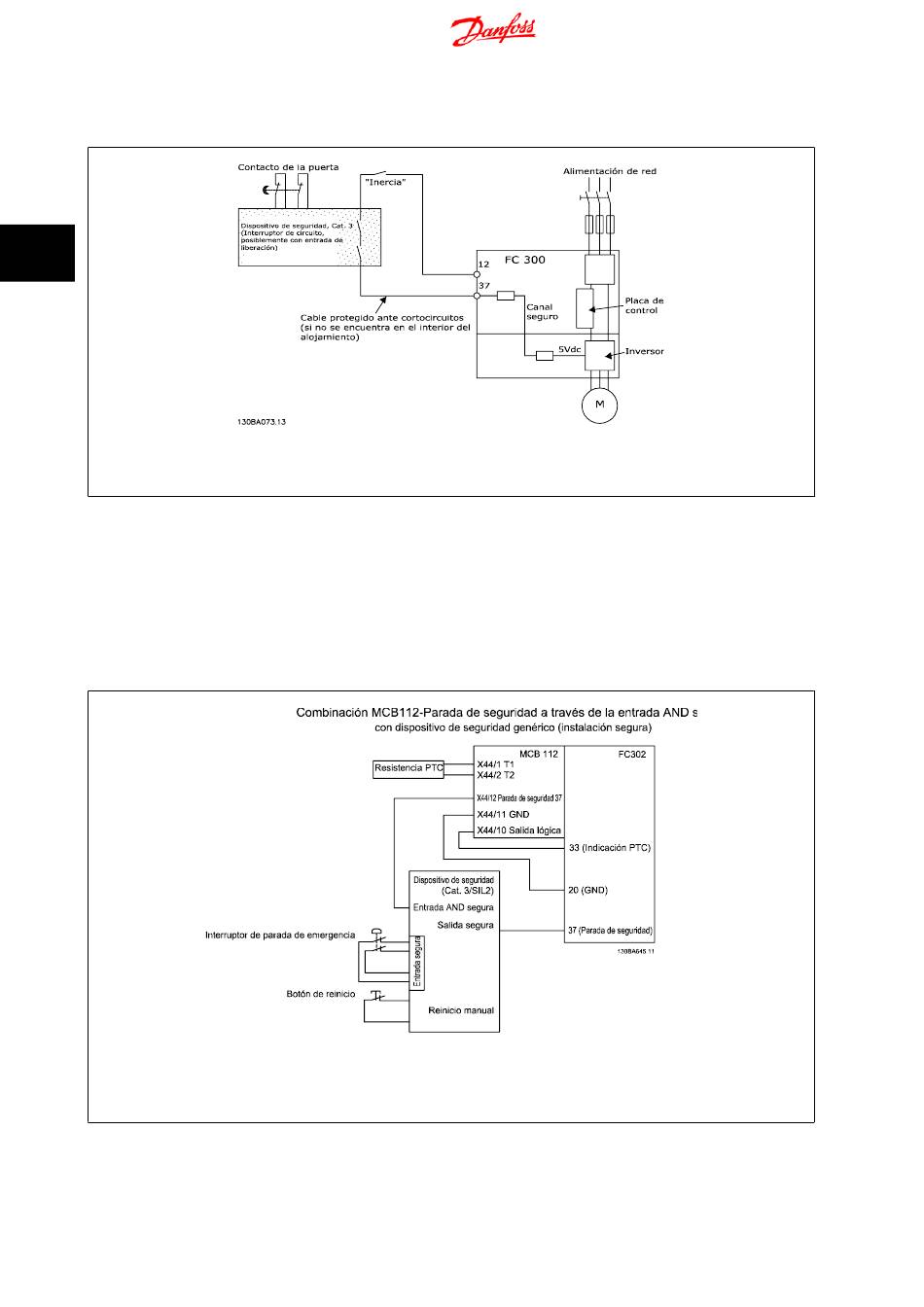

La siguiente ilustración muestra una parada de categoría 0 (EN 60204-1) con seguridad de categoría 3 (EN 954-1) La desconexión del circuito se produce
mediante la apertura de un contacto. La ilustración también muestra cómo conectar un hardware de inercia no relacionado con la seguridad.
3
Ilustración 3.6: Ilustración de los aspectos básicos de una instalación para conseguir una parada de categoría 0 (EN 60204-1) con seguridad
de categoría 3 (EN 954-1).
3.11.3 Instalación de parada segura en combinación con MCB112
Si se utiliza el módulo de termistor MCB112 con certificación Ex, que utiliza el Terminal 37 como su canal de desconexión en relación a la seguridad,
entonces debe realizarse un AND entre la salida X44/11 del MCB112 y el sensor relacionado con la seguridad (como botón de parada de emergencia,
interruptor de protección, etc.) que activa la parada segura. El propio AND lógico debe realizarse en conformidad con EN 954-1, Categoría 3 de seguridad.
La conexión desde la salida del AND lógico seguro al Terminal 37, parada segura, debe tener protección contra cortocircuitos. Véase la figura a conti-
nuación:
Ilustración 3.7: Ilustración de los aspectos esenciales para la instalación de una combinación de una aplicación de parada segura y una
aplicación MCB112. El diagrama muestra una entrada de rearranque para el dispositivo de seguridad externo. Esto significa que en esta
instalación, el parámetro 5-19 debe ponerse a [7] o a [8].
