5.5. Dimensiones generales

5.5.1. Contactor VSC fijo

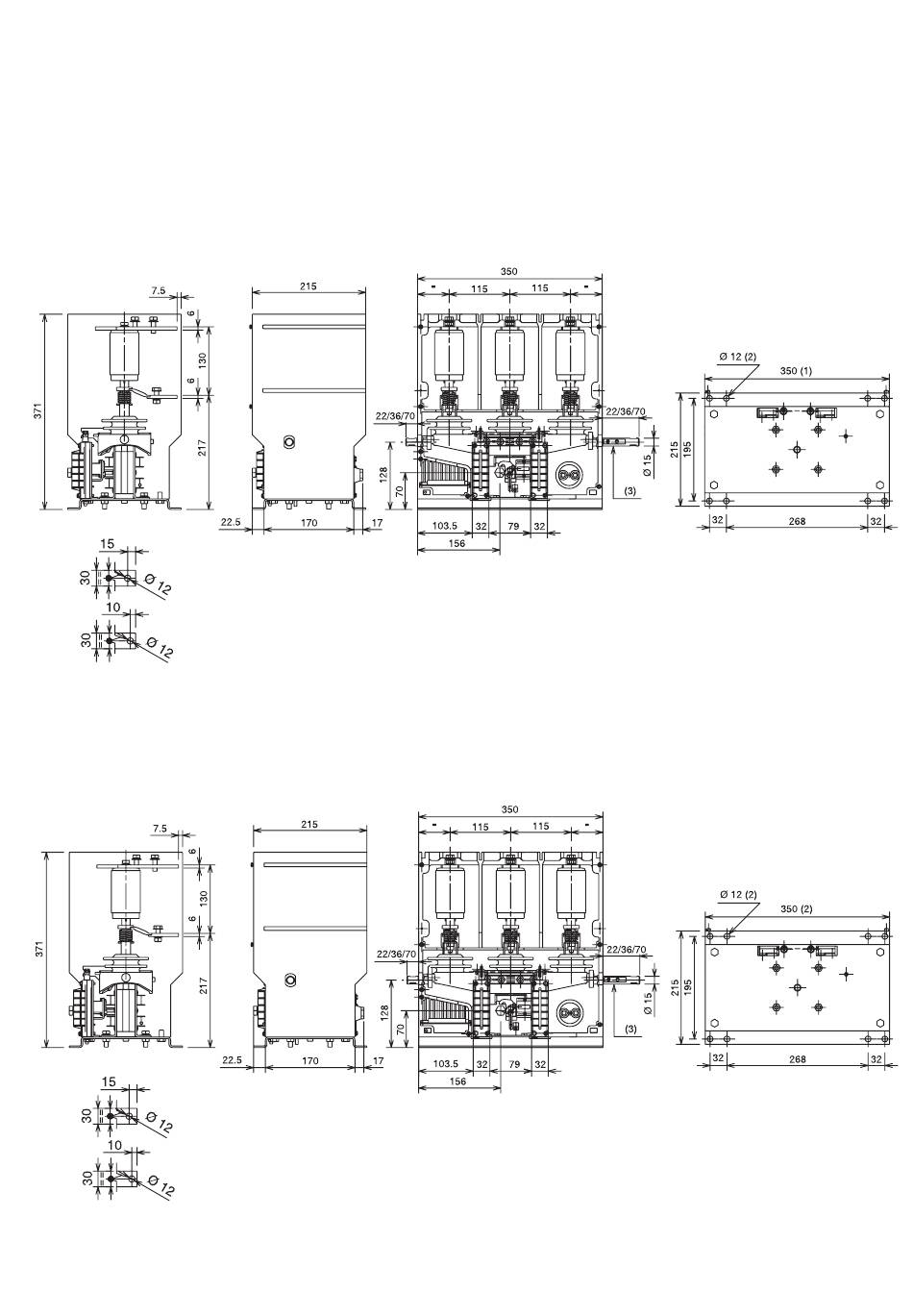

Para las dimensionas y las distancias entre los agujeros para la fijación, consultar la figura 4a.
Evitar siempre forzar la estructura portante del contactor: si es necesario, prever agujeros en la zona de fijación para facilitar el
posicionamiento correcto del aparato.
Las posiciones de montaje pueden ser seleccionadas entre las dos mostradas en la figura 4b.
VSC7
VSC12
Fig. 4a
(1) La anchura del contactor varía en base a la presencia de los árboles de
interfaz
(2) Agujero para la puesta a tierra del contactor
(3) El esfuerzo máximo aplicable en los árboles de interfaz (derecho e
izquierdo) es 2 Nm.
El ángulo de rotación es de aproximadamente 10º
(1) La anchura del contactor varía en base a la presencia de los árboles de
interfaz
(2) Agujero para la puesta a tierra del contactor
(3) El esfuerzo máximo aplicable en los árboles de interfaz (derecho e
izquierdo) es 2 Nm.
El ángulo de rotación es de aproximadamente 10º.
