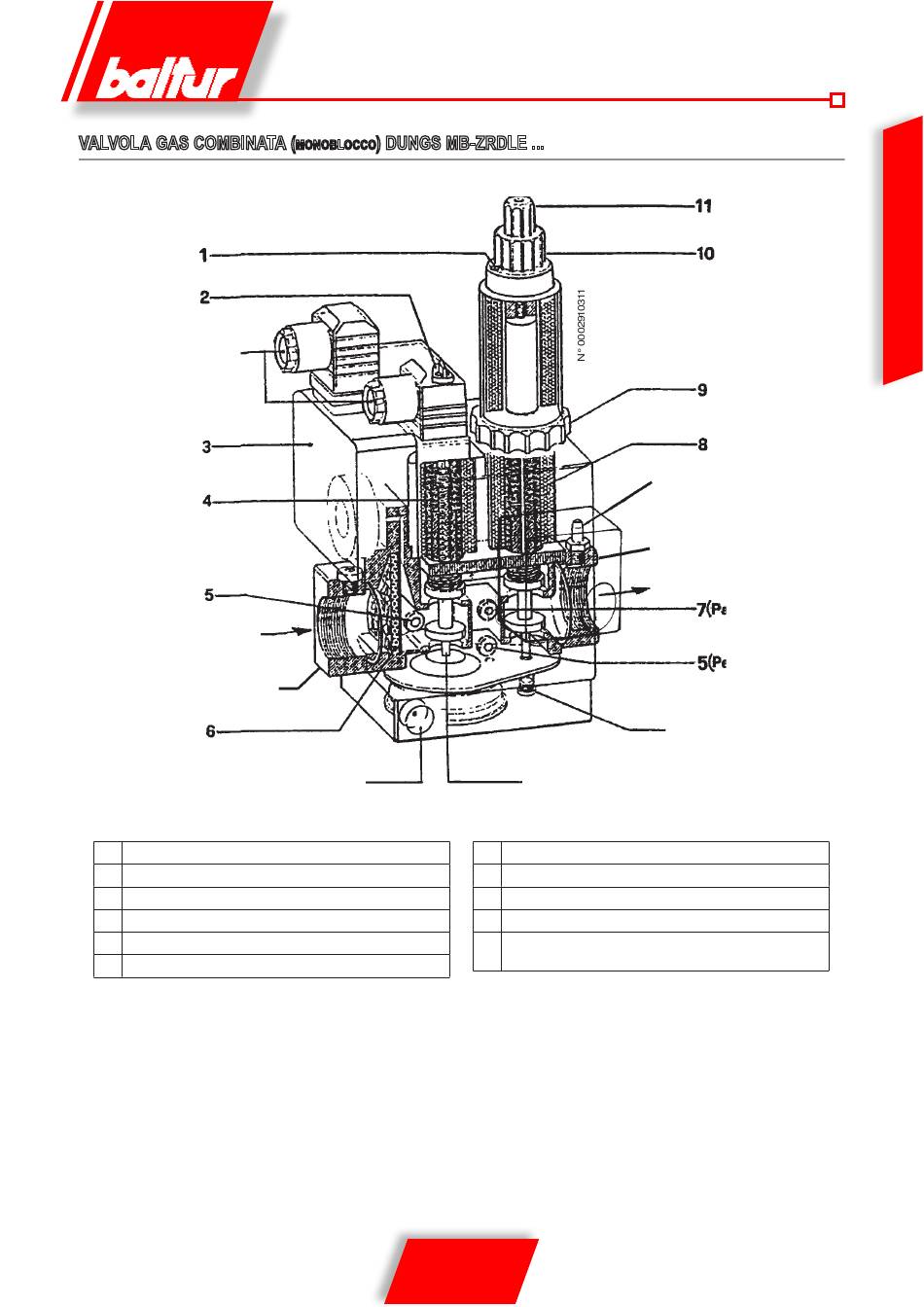

VALVOLA GAS COMBINATA (

collegamenti elettrici
senso del flusso
flangia entrata
sfiato dello stabilizzatore di pressione
1 Vite bloccaggio regolatori di 1° e 2° fiamma
2 Coperchio vite regolazione stabilizzatore pressione
3 Pressostato gas (minima)
4 Valvola di sicurezza
5 Presa di pressione ingresso gas
6 Filtro
Nota: la rotazione antioraria, dei dispositivi dell'erogazione, determina aumento di erogazione; la rotazione oraria determina la diminuizione della
stessa.
) DUNGS MB-ZRDLE ...
MONOBLOCCO
15 / 18
0006080873_201103
stabilizzatore di pressione
7 Presa di pressione dopo lo stabilizzatore di pressione (Pa)
8 Valvola principale (l° e 2° fiamma)
9 Anello regolazione erogazione 1° fiamma
10 Manopola regolazione erogazione 2° fiamma
11 Coperchio di protezione (con uso manopola) del dispositivo di
regolazione dello scatto rapido iniziale.
presa di pressione in uscita valvola
flangia uscita
tappo
