3. Instalación en el transformador
3.2.3 Montaje en la tapa del transformador (después del secado)
1.
NOTA: No inserte los espárragos de la brida superior en la brida de la tapa del trans-
formador. Esta operación se realiza en el paso 8.
2.
Tenga cuidado de no dejar caer el dispositivo de bloqueo y el tornillo.
No permita que el eje de transmisión gire.
3.
4.
Contratuerca
M8 (20x)
Arandela elástica
Arandela lisa
8,4x20x2

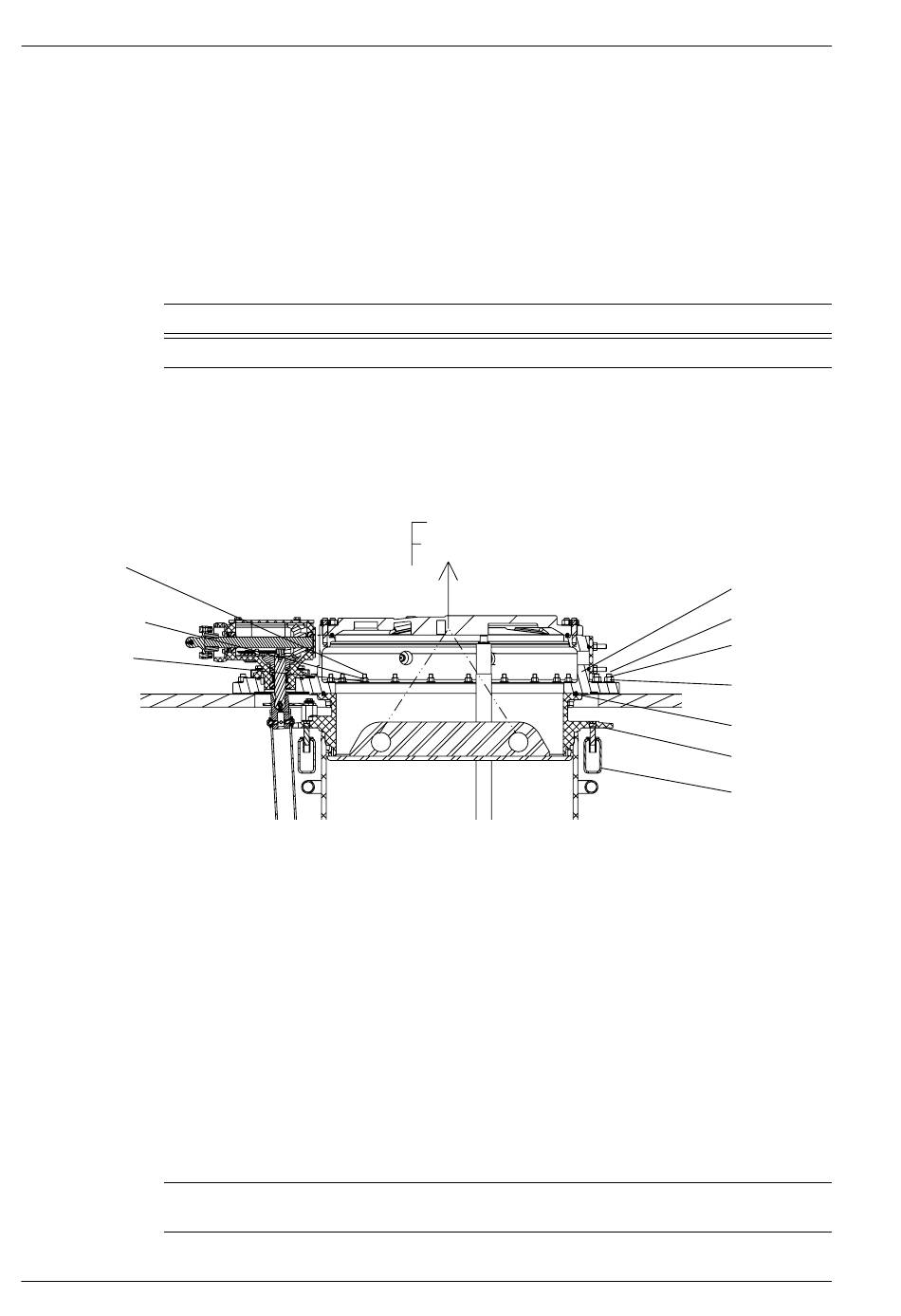

Fig. 26.
5.
6.
7.
No fuerce la caja de engranajes para introducirla. Si no entra, sáquela y modifique la posi-
ción de la espiga de arrastre.
36
Una vez montada la tapa del transformador, coloque la junta en la brida del cambiador
de tomas en carga. (Esta junta no se suministra con el cambiador de tomas).
Retire el dispositivo de bloqueo DS 4 del eje de transmisión (figuras 22 y 23).
Coloque la junta tórica en el canal previsto para ella en la brida inferior (figura 18).
Coloque la brida superior sobre la abertura de la tapa del transformador. Gire la brida
superior hasta que la brida del engranaje cónico quede alineada con el eje de transmi-
sión. Los tornillos de la brida inferior deben encajar en los orificios de la brida superior
(figura 26).
Levante lentamente el cambiador de tomas en carga hasta que toque la brida superior.
Para ello, puede utilizar el equipo de elevación LL 136 016-D (modelos UCL) o LL 135
016-A (modelos UCG/VUCG) (figura 26). Enganche el equipo a los laterales de la brida
inferior. Durante el montaje y el desmontaje, es preciso inclinar el equipo de elevación
(figura 25).
Cuando las bridas estén juntas, inserte 20 arandelas y contratuercas M8. Apriete las
tuercas por turnos hasta que hayan entrado por completo. A continuación, vuelva a
apretarlas aplicando un par de 24,5 Nm. Ya puede quitar el equipo de elevación.
Coloque la junta tórica del engranaje cónico en el canal previsto para ello en la brida
superior (figura 27). Vuelva a montar el engranaje cónico en la misma posición en la que
estaba antes de desmontarlo y asegúrese de que la espiga del extremo del eje esférico
encaja en la ranura del eje de transmisión sin necesidad de girar este último. Sujete la
unidad de engranaje a la brida con sus cuatro tornillos de tope M10x35 y arandelas.
PRECAUCIÓN
PRECAUCIÓN
Brida superior
Espárragos
M12 (24x)
Tuercas M12
Arandelas
Junta tórica
Brida inferior
Horquilla
TC_00296
1ZSE 5492-116 es, Rev. 11
