Booster

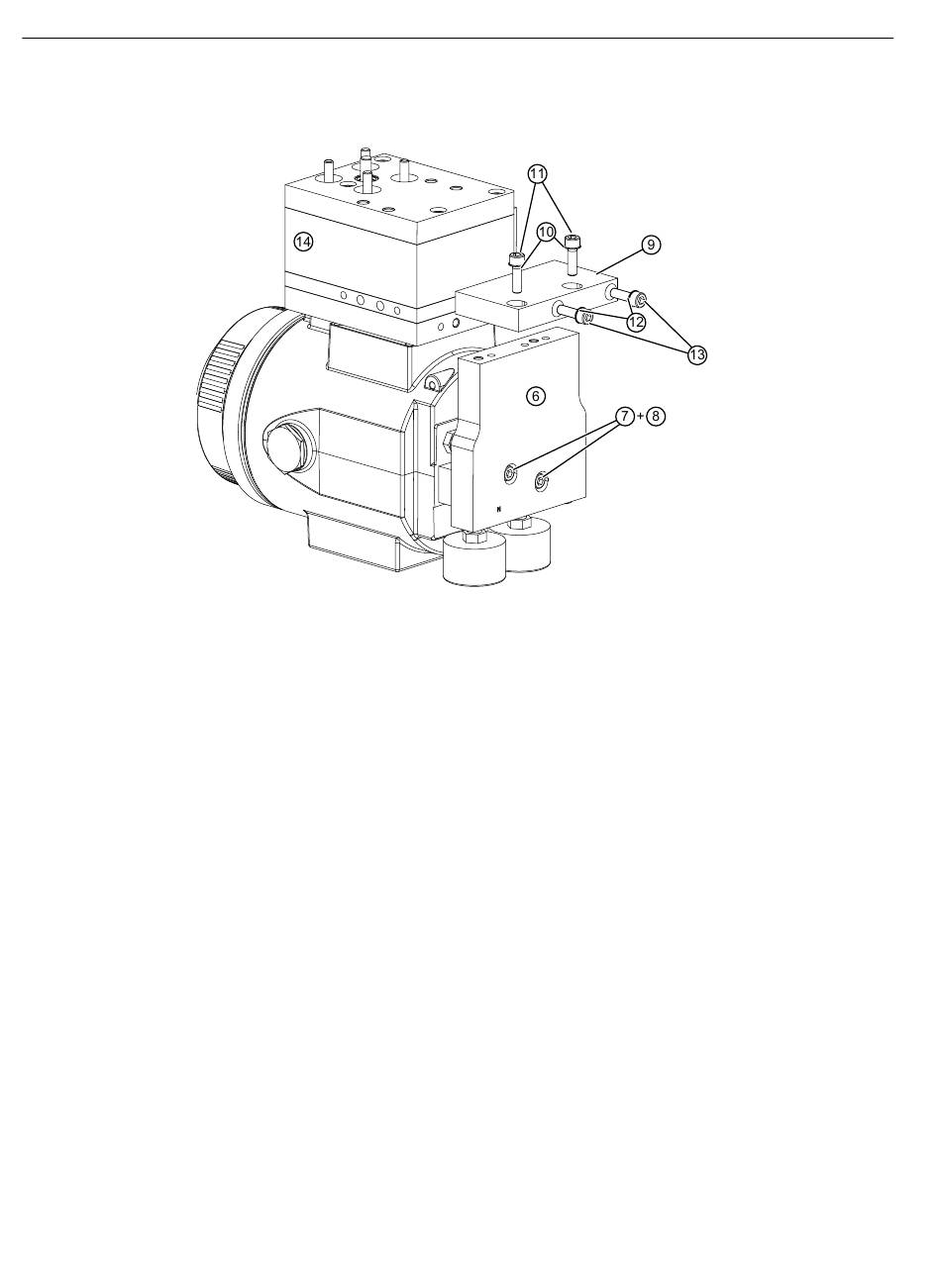

E.5 Montaje del booster, envolvente antideflagrante
3. Presione ligeramente las arandelas de seguridad
adelante.
4. Fije el bloque de conexiones
5. Fije el bloque de conexiones
de manómetros
6. Compruebe si las juntas tóricas están en el bloque de manómetros. En la variante de simple
efecto hay 2 juntas tóricas. En la variante de doble efecto hay tres juntas tóricas.
7. Presione ligeramente las arandelas de seguridad
adelante.
C. Apretar los tornillos
Apriete los tornillos en el orden siguiente:
1. Tornillos
2. Tornillos
3. Tornillos
4. Monte el posicionador en el actuador del modo descrito en:
– Montaje en actuador lineal (Página 42)
– Montaje en el actuador de giro (Página 48)
5. Utilice las interfaces existentes en el booster.
362
⑨
con 2 tornillos
⑨
con 2 tornillos
⑥
.
⑦
con los que se fija el manómetro
⑫
con los que se fija el bloque de conexiones
⑩
con los que se fija el bloque de conexiones
⑧
. Los tornillos se apretarán más
⑫
y 2 arandelas de seguridad
⑩
y 2 arandelas de seguridad
⑬
. Los tornillos se apretarán más
⑥
al posicionador.
⑨
al booster.
⑨
al manómetro
SIPART PS2 con PROFIBUS PA
Instrucciones de servicio, 05/2019, A5E32851579-AC
⑬
al booster.
⑪
al bloque
